3. 日食和月食

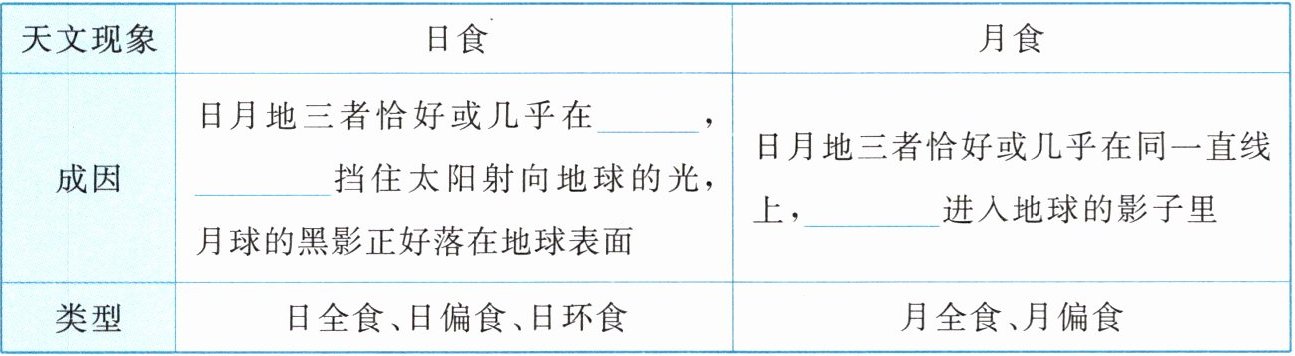

天文现象 日食 月食
成因 日月地三者恰好或几乎在，挡住太阳射向地球的光，月球的黑影正好落在地球表面 日月地三者恰好或几乎在同一直线上，进入地球的影子里
类型 日全食、日偏食、日环食 月全食、月偏食

3.一条直线上 月球 月球

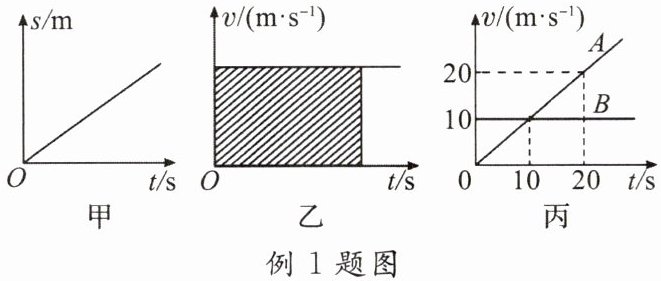

例1. 利用图像法处理实验数据，可以形象、直观地反映物理量的变化规律。如图是小科在研究物体运动时作出的几个图像，则：

(1)图甲表示物体做运动；
(2)图乙表示物体（填“静止”“做变速直线运动”或“做匀速直线运动”），并且图中阴影部分面积表示（填物理量名称）；
(3)图丙中A、B两车从同一地点同向行驶，20s末，$v_A$ $v_B$（填“大于”“小于”或“等于”），此时两车相距 m。
【分析】本题可以根据图像中物体通过的距离随时间的变化，或者物体的速度随时间的变化来判断物体的运动状态。可以结合速度的计算公式判断阴影部分表示的科学量，计算两车在某一时刻间隔的距离。(1)分析甲图中物体通过的路程与时间的关系，判断物体在做什么运动。(2)分析乙图中物体的运动速度是否随时间发生变化，判断物体在做什么运动；图乙中阴影部分的面积表示速度与时间的乘积，可得表示的是路程。(3)从图丙中获知20s末A、B两车的运动速度，利用公式$s=vt$计算两车通过的路程，并计算两车间的距离。
【答案】(1)匀速直线 (2)做匀速直线运动 路程 (3)大于 0

(1)匀速直线 (2)做匀速直线运动 路程 (3)大于 0
