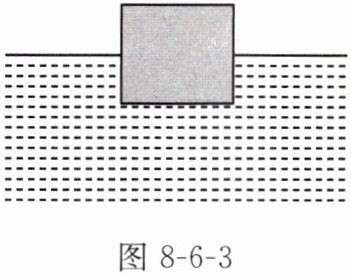

2. 如图8-6-3所示，一木块静止在水面上，请作出木块所受重力和浮力的示意图。
答案
解析
【解析】
1. 确定木块的重心（几何中心）为两个力的作用点；
2. 重力：作用于重心，方向竖直向下，标注符号G；
3. 浮力：木块静止在水面，受浮力与重力平衡，作用于重心，方向竖直向上，标注符号F浮，且表示F浮与G的线段长度相等。
【答案】
绘制出作用点在木块重心，竖直向下的重力G和竖直向上的浮力F浮（两力线段长度相等）的示意图（具体见参考答案中的图示）
【知识点】
力的示意图绘制、二力平衡
【点评】
本题考查受力分析及力的示意图的绘制，需结合二力平衡的特点，准确呈现力的方向、作用点及大小关系。
【难度系数】
0.7
1. 确定木块的重心（几何中心）为两个力的作用点；
2. 重力：作用于重心，方向竖直向下，标注符号G；
3. 浮力：木块静止在水面，受浮力与重力平衡，作用于重心，方向竖直向上，标注符号F浮，且表示F浮与G的线段长度相等。
【答案】
绘制出作用点在木块重心，竖直向下的重力G和竖直向上的浮力F浮（两力线段长度相等）的示意图（具体见参考答案中的图示）
【知识点】
力的示意图绘制、二力平衡
【点评】
本题考查受力分析及力的示意图的绘制，需结合二力平衡的特点，准确呈现力的方向、作用点及大小关系。
【难度系数】
0.7

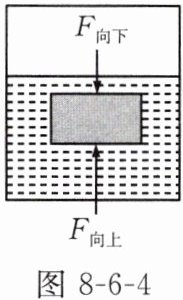

3. 如图8-6-4所示，浸没在液体中的物体受到浮力的作用，则()。
$A. F_{浮}=F_{向下}$
$B. F_{浮}=F_{向上}$
$C. F_{浮}=F_{向上}-F_{向下}$
$D. F_{浮}=F_{向下}-F_{向上}$
$A. F_{浮}=F_{向下}$
$B. F_{浮}=F_{向上}$
$C. F_{浮}=F_{向上}-F_{向下}$
$D. F_{浮}=F_{向下}-F_{向上}$
答案
C
解析
【解析】
浮力是由于浸没在液体中的物体上下表面受到液体的压力差而产生的，物体下表面受到的向上的压力$F_{向上}$大于上表面受到的向下的压力$F_{向下}$，因此浮力$F_{浮}=F_{向上}-F_{向下}$。
【答案】
C
【知识点】
浮力的产生原因
【点评】
本题考查浮力的产生本质，明确浮力是物体受到液体的上下表面压力差是解题关键，属于基础概念题。
【难度系数】
0.8
浮力是由于浸没在液体中的物体上下表面受到液体的压力差而产生的，物体下表面受到的向上的压力$F_{向上}$大于上表面受到的向下的压力$F_{向下}$，因此浮力$F_{浮}=F_{向上}-F_{向下}$。
【答案】
C
【知识点】
浮力的产生原因
【点评】
本题考查浮力的产生本质，明确浮力是物体受到液体的上下表面压力差是解题关键，属于基础概念题。
【难度系数】
0.8

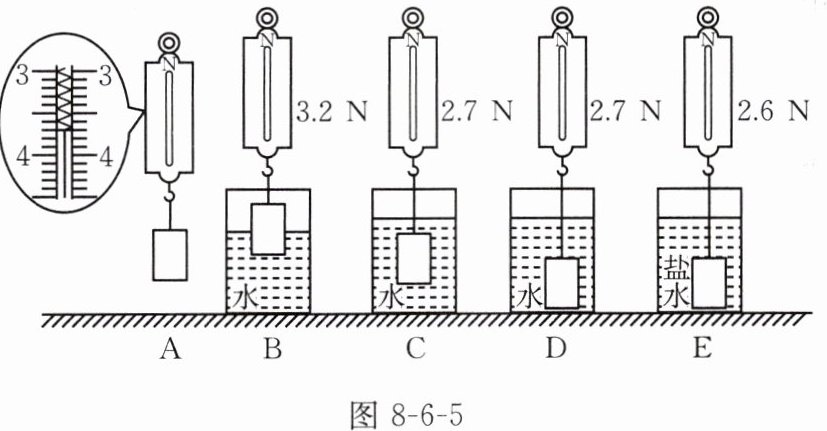

4. 小明所在的实验小组利用弹簧测力计、圆柱形金属块、烧杯等器材，按照如图8-6-5所示的步骤，探究浮力大小跟哪些因素有关。
(1)分析可知，金属块浸没在水中时所受的浮力为N。
(2)分析比较实验步骤A、B、C可知，浮力大小与物体有关；分析比较实验步骤A、D、E可以探究物体受到的浮力大小与的关系。
(3)同组的小刚根据实验步骤A、B、C得出结论“浮力大小与物体浸入液体的深度有关，深度越大，浮力越大”。他得出不正确的实验结论的原因是。
(1)分析可知，金属块浸没在水中时所受的浮力为N。
(2)分析比较实验步骤A、B、C可知，浮力大小与物体有关；分析比较实验步骤A、D、E可以探究物体受到的浮力大小与的关系。
(3)同组的小刚根据实验步骤A、B、C得出结论“浮力大小与物体浸入液体的深度有关，深度越大，浮力越大”。他得出不正确的实验结论的原因是。
答案
1.0
排开液体的体积
控制排开液体的体积相同
液体密度
没有
解析
【解析】
(1) 由图A可知金属块的重力$ G = 3.7\,\mathrm{N} $，金属块浸没在水中时弹簧测力计示数$ F = 2.7\,\mathrm{N} $，根据称重法测浮力，可得浮力$ F_{\mathrm{浮}} = G - F = 3.7\,\mathrm{N} - 2.7\,\mathrm{N} = 1.0\,\mathrm{N} $。
(2) 分析A、B、C步骤，液体密度相同，物体排开液体的体积不同，浮力不同，说明浮力大小与物体排开液体的体积有关；分析A、D、E步骤，控制物体排开液体的体积相同，改变液体密度，可探究浮力大小与液体密度的关系。
(3) 小刚得出错误结论的原因是：探究过程中没有控制排开液体的体积不变，物体未完全浸没时，深度增加的同时排开液体的体积也增大，浮力增大是因为排开液体体积变化，而非深度。
【答案】
(1) $ 1.0 $
(2) 排开液体的体积；液体密度（探究时需控制排开液体的体积相同）
(3) 没有控制排开液体的体积不变
【知识点】
称重法测浮力；浮力的影响因素；控制变量法
【点评】
本题考查浮力影响因素的探究实验，侧重控制变量法的应用，需明确每次探究的变量与控制量，避免因变量混淆得出错误结论。
【难度系数】
0.6
(1) 由图A可知金属块的重力$ G = 3.7\,\mathrm{N} $，金属块浸没在水中时弹簧测力计示数$ F = 2.7\,\mathrm{N} $，根据称重法测浮力，可得浮力$ F_{\mathrm{浮}} = G - F = 3.7\,\mathrm{N} - 2.7\,\mathrm{N} = 1.0\,\mathrm{N} $。
(2) 分析A、B、C步骤，液体密度相同，物体排开液体的体积不同，浮力不同，说明浮力大小与物体排开液体的体积有关；分析A、D、E步骤，控制物体排开液体的体积相同，改变液体密度，可探究浮力大小与液体密度的关系。
(3) 小刚得出错误结论的原因是：探究过程中没有控制排开液体的体积不变，物体未完全浸没时，深度增加的同时排开液体的体积也增大，浮力增大是因为排开液体体积变化，而非深度。
【答案】
(1) $ 1.0 $
(2) 排开液体的体积；液体密度（探究时需控制排开液体的体积相同）
(3) 没有控制排开液体的体积不变
【知识点】
称重法测浮力；浮力的影响因素；控制变量法
【点评】
本题考查浮力影响因素的探究实验，侧重控制变量法的应用，需明确每次探究的变量与控制量，避免因变量混淆得出错误结论。
【难度系数】
0.6
