12. (辽宁丹东中考)如图4-6-14所示,管道内A处有一只正在发光的小灯泡,小潘的眼睛在B处看到了平面镜中小灯泡的像,请画出小潘看到小灯泡的像的光路图。

如图所示

13. (2025·安徽合肥模拟)小文读到《钓鱼湾》中“潭清疑水浅,荷动知鱼散”这句诗时想到了光的折射规律。如图4-6-15所示,水池底有一光源S,从岸上看到的像位于S'点,请画出图中SO这条光线对应的折射光线。

1. 过O点作垂直于界面的法线。
2. 光从水中斜射入空气，折射角大于入射角，在法线右侧空气中画出折射光线，折射光线的反向延长线过S'点。
3. 标上箭头表示光的传播方向。

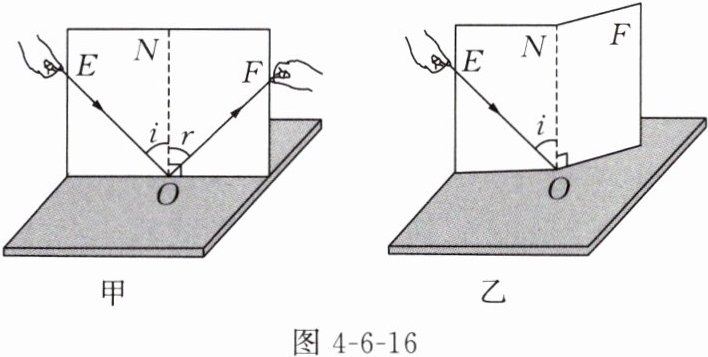

14. (黑龙江齐齐哈尔中考)小明利用如图4-6-16所示的装置探究光的反射定律。

(1)如图4-6-16甲所示,实验时,把一个平面镜放在水平桌面上,再把白色纸板ENF(右侧可绕ON翻折)竖直立在平面镜上,纸板上的直线ON应于镜面。使一束光贴着纸板沿某一角度射到O点,光在纸板上发生(选填“镜面”或“漫”)反射,呈现径迹。光经平面镜反射,沿另一个方向射出。
(2)改变光束入射的角度,多做几次实验,每次换用不同颜色的笔记录光的径迹。取下纸板,用量角器测量ON两侧的i和r,是为了。根据实验结论可知：当入射光线EO与平面镜的夹角为50°时,反射角的大小为。
(3)让光沿图4-6-16甲中FO方向照射到镜面,它会沿着OE方向射出。这表明：在光的反射现象中,光路是的。
(4)如图4-6-16乙所示,把纸板ENF右侧绕ON向前折或向后折,在右侧纸板上看不到反射光线。这表明：在光的反射现象中,反射光线、入射光线和法线都在内。

(1)垂直 漫
(2)探究反射角与入射角的大小关系 40°
(3)可逆
(4)同一平面

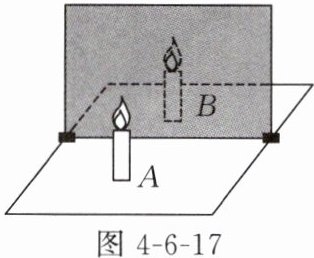

15. (2021·安徽中考)如图4-6-17所示,某小组用玻璃板代替平面镜探究平面镜成像的特点。

(1)为了比较像与物到平面镜的距离,需要的测量工具是。
(2)将一支点燃的蜡烛A放在玻璃板前,再拿一支外形相同、的蜡烛B竖立在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合,这个位置就是蜡烛A的像的位置。

(1)刻度尺
(2)未点燃
