7. 下列电路图中结构完整且能正常工作的是(
]
C
)]
答案
C
解析
一个完整的电路需包含电源、用电器、开关和导线，且不能短路。A图无用电电器，会短路；B图开关闭合后电源短路；D图无电源，无法形成电流；C图电源、用电器、开关、导线齐全，无短路，能正常工作。
8. 充电宝是指可以直接给移动设备充电且自身具有储电功能的装置。当给充电宝充电时,充电宝是该电路中的
用电器
;当充电宝给移动设备充电时,充电宝是该电路中的电源
,移动设备是用电器
。答案
用电器；电源；用电器
解析
当给充电宝充电时，充电宝消耗电能，转化为化学能储存起来，此时充电宝相当于用电器；当充电宝给移动设备充电时，充电宝提供电能，此时充电宝相当于电源，移动设备消耗电能，相当于用电器。
9. 如图所示是小林连接的一个简单电路,仔细观察该电路的连接情况,发现它
]
短路
了,一分钟后手摸电池,发现电池发热
。检查后发现产生该现象的主要原因是多接了一根导线,这根导线是b
(填字母)。拆除这根导线后留下的电路是通路
的(选填“通路”或“断路”)。]
答案
短路；发热；b；通路
解析
电路中因多接一根导线导致电源正负极直接相连，形成电源短路；短路时电路电流过大，电池会发热；经分析多接的导线是b；拆除导线b后，电路由电源、灯泡、开关和导线组成闭合回路，为通路。
10. 根据如图所示的电路图,用“通路”“开路”或“电源短路”填空。
(1) 当$S_{1}$、$S_{2}$都断开时,
(2) 当$S_{1}$、$S_{2}$都闭合时是
(3) 当$S_{1}$闭合、$S_{2}$断开时是
(4) 当$S_{1}$断开、$S_{2}$闭合时是
(1) 当$S_{1}$、$S_{2}$都断开时,
开路
。(2) 当$S_{1}$、$S_{2}$都闭合时是
电源短路
。(3) 当$S_{1}$闭合、$S_{2}$断开时是
通路
。(4) 当$S_{1}$断开、$S_{2}$闭合时是
开路
。答案
（1）开路
（2）电源短路
（3）通路
（4）开路
（2）电源短路
（3）通路
（4）开路
解析
（1）当$S_1$、$S_2$都断开时，电流无法形成闭合回路，因此电路处于开路状态。
（2）当$S_1$、$S_2$都闭合时，电流不经过用电器（灯泡L），直接从电源正极流回负极，形成电源短路。
（3）当$S_1$闭合、$S_2$断开时，电流从电源正极流出，经过灯泡L和闭合的$S_1$流回负极，形成通路。
（4）当$S_1$断开、$S_2$闭合时，由于$S_1$断开，电流无法形成闭合回路，因此电路处于开路状态。
（2）当$S_1$、$S_2$都闭合时，电流不经过用电器（灯泡L），直接从电源正极流回负极，形成电源短路。
（3）当$S_1$闭合、$S_2$断开时，电流从电源正极流出，经过灯泡L和闭合的$S_1$流回负极，形成通路。
（4）当$S_1$断开、$S_2$闭合时，由于$S_1$断开，电流无法形成闭合回路，因此电路处于开路状态。

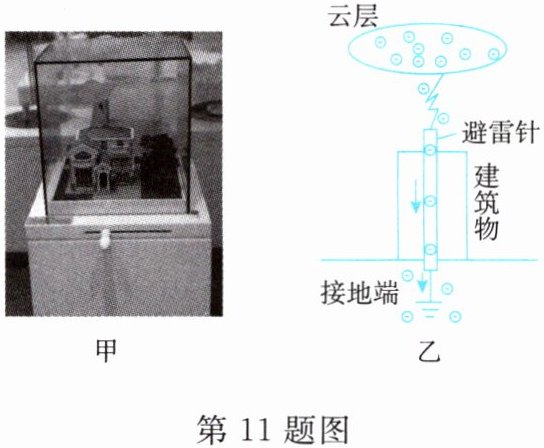

11. 如图甲所示是中国科学技术馆“模拟避雷”的实验展台。闪电发生时,电子从云层移动到避雷针,建筑物不会受到任何影响,图乙为上述情景的示意图。关于此过程,下列说法正确的是(
A.云层放电时,云层失去了电子,带负电
B.云层放电时,创造了电荷
C.云层放电时,与避雷针和大地相连的金属线中,电流方向是从大地指向避雷针
D.使用避雷针的目的是防止雷声对人类产生伤害
C
)A.云层放电时,云层失去了电子,带负电
B.云层放电时,创造了电荷
C.云层放电时,与避雷针和大地相连的金属线中,电流方向是从大地指向避雷针
D.使用避雷针的目的是防止雷声对人类产生伤害
答案
C
解析
闪电发生时，电子从云层移动到避雷针，即电子由云层到避雷针，那么云层失去电子，云层带正电，A 选项错误。
电荷不能创造，电荷只会从一处转移到另一处，总量不会增加或减少，B 选项错误。
规定正电荷定向移动的方向为电流方向，电子带负电，电子从云层移动到避雷针，电流方向与电子定向移动方向相反，所以与避雷针和大地相连的金属线中，电流方向是从大地指向避雷针，C 选项正确。
使用避雷针的目的是将雷电引入大地，防止建筑物受到雷击破坏，而不是防止雷声对人类产生伤害，D 选项错误。
电荷不能创造，电荷只会从一处转移到另一处，总量不会增加或减少，B 选项错误。
规定正电荷定向移动的方向为电流方向，电子带负电，电子从云层移动到避雷针，电流方向与电子定向移动方向相反，所以与避雷针和大地相连的金属线中，电流方向是从大地指向避雷针，C 选项正确。
使用避雷针的目的是将雷电引入大地，防止建筑物受到雷击破坏，而不是防止雷声对人类产生伤害，D 选项错误。
