2025年学习指要九年级物理全一册人教版第144页答案

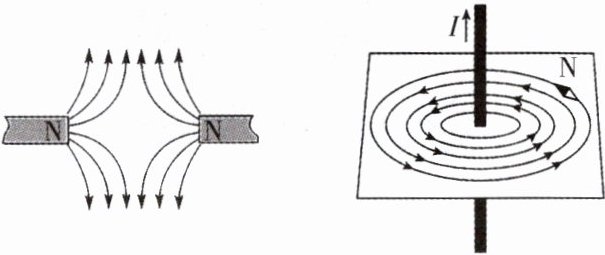

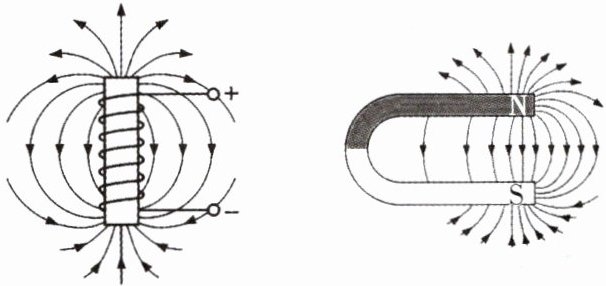

4.(2007,2008)【模型构建】爱因斯坦曾说:在一个现代的物理学家看来,磁场和他坐的椅子一样实在。下图所表示的磁场与实际不相符的是(
C
)。


A.同名磁极间的磁场

B.直线电流的磁场
C.通电螺线管的磁场
D.蹄形磁体的磁场

答案

C

解析

A.同名磁极间磁场应相互排斥，磁感线从N极出发，A图符合；B.直线电流磁场用右手螺旋定则，电流向上，磁场逆时针，B图符合；C.通电螺线管电流从右端流入，用右手螺旋定则判断左端为N极，磁感线应从N极出发，C图左端磁感线向里，不符合；D.蹄形磁体N极出发回到S极，D图符合。
5.(2006)如图所示,导线与电池触接瞬间磁针发生偏转,说明
通电导线
周围存在磁场,还可以说明力可以改变物体的
运动状态
;这个发现是1820年丹麦物理学家
奥斯特
首先发现的。

答案

通电导线；运动状态；奥斯特

解析

当导线与电池触接瞬间，小磁针发生偏转，说明通电导线周围存在磁场，这是电流的磁效应；小磁针在磁场力的作用下发生偏转，说明力可以改变物体的运动状态；这个发现是1820年丹麦物理学家奥斯特首先发现的。
6.(2007)【科学论证】在探究通电螺线管外部磁场方向的实验中:

(1)在装有螺线管的硬纸板上均匀撒满铁屑,通电后铁屑分布无明显变化,这时需
轻敲
纸板,观察到铁屑排列成如图所示的形状。可见,通电螺线管外部磁场与
条形
磁体的磁场相似。
(2)用小磁针探究磁场方向时,发现小磁针没有标N、S极,请写出一种判断小磁针N、S极的做法:
将小磁针悬挂在空中，自由静止时，指向北方的一端为N极，指向南方的一端为S极（或用已知极性的磁体靠近小磁针，根据同名磁极相互排斥，异名磁极相互吸引来判断）
。
(3)对调螺线管所接电源正、负极,周围小磁针的指向也随之对调,说明通电螺线管的极性与螺线管中
电流
的方向有关。

答案

(1)轻敲；条形。
(2)将小磁针悬挂在空中，自由静止时，指向北方的一端为N极，指向南方的一端为S极（或用已知极性的磁体靠近小磁针，根据同名磁极相互排斥，异名磁极相互吸引来判断）。
(3)电流。
7.(2008)如图所示,请根据小磁针静止的状态,在图中标出通电螺线管中的电流方向。

答案

1. 小磁针静止时N极指向螺线管左端，根据磁极间相互作用规律（同名磁极相互排斥，异名磁极相互吸引），可知螺线管左端为S极，右端为N极。
2. 右手握住螺线管，让大拇指指向螺线管的N极（右端），则四指弯曲的方向为螺线管中的电流方向。
3. 由此判断，电流从螺线管的右端流入，左端流出。
（在图中标注电流方向：从螺线管右侧导线流入，左侧导线流出，用箭头表示）
1.(2007)下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是(
C
)。
A.条形磁铁
B.地磁场
C.通电直导线
D.通电螺线管

答案

C

解析

条形磁铁、地磁场、通电螺线管的磁场分布均为两端磁性强、中间磁性弱的条形分布，磁感线呈闭合曲线，外部从N极出发回到S极，内部从S极到N极；通电直导线的磁场是以导线为中心的一系列同心圆，分布与前三者不同。
2.(2008)螺线管中通有电流时,螺线管周围将产生磁场,图中所示小磁针的指向正确的是(
A
)。

答案

A

解析

对于A图，电流从螺线管左端流入，根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），可知螺线管右端为N极，左端为S极。螺线管左端S极与小磁针N极相互吸引，小磁针N极应指向螺线管左端，故A中小磁针指向正确；对于B图，电流从螺线管右端流入，由安培定则得螺线管左端为N极，右端为S极。螺线管上方磁场方向从N极指向S极，小磁针静止时N极应指向磁场方向，即小磁针N极应指向右，而图中小磁针N极指向左，故B错误。
