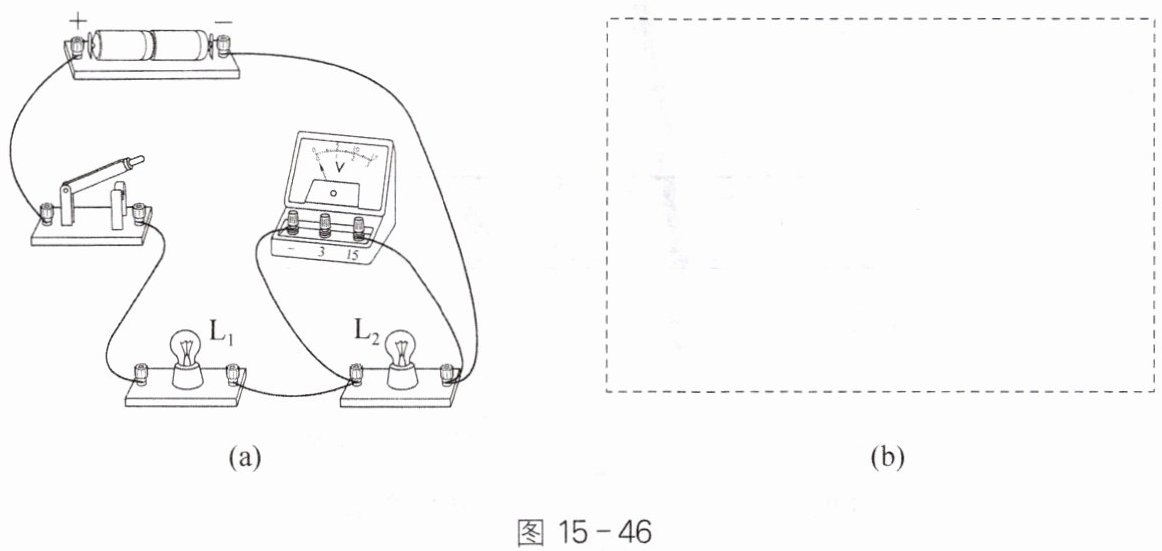

6. 图 15 - 46(a)是一位同学所连的电路,他要测量$ L_1 $两端的电压。他的电路有几处错误？请在图上用铅笔线改过来,并在图 15 - 46(b)的虚线框中画出电路图。

答案

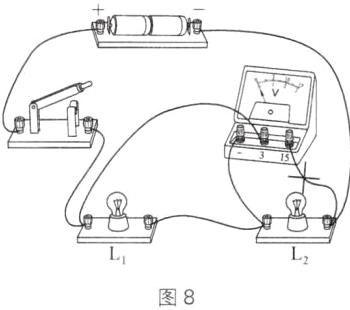

电压表并联在L₂两端;电压表的量程选大了;电压表的正、负接线柱接反了 L2图8 如图8所示 图9 如图9所示

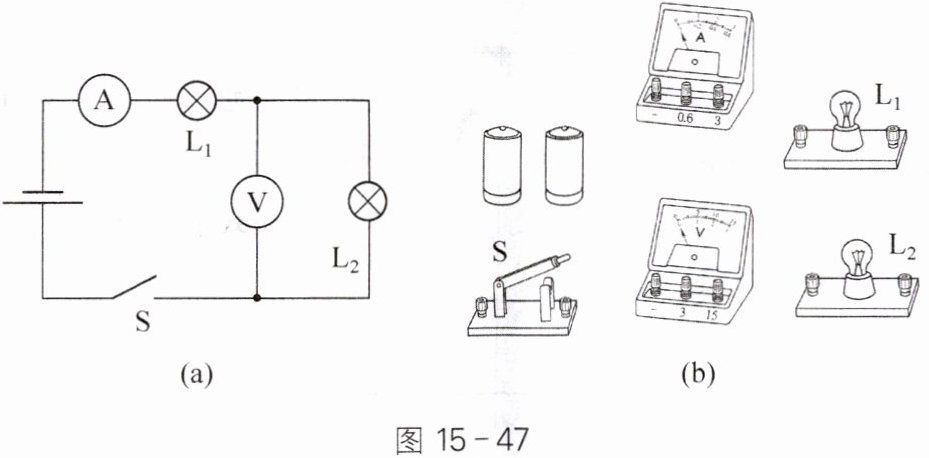

7. 根据如图 15 - 47(a)所示的电路,以笔画线代替导线连接图 15 - 47(b)中的实物(通过$ L_1 $的电流约为 0.3 A,电表须选择合适的量程)。

答案


图10 如图10所示
8. 实验课上小军完成了串联电池组电压的探究实验,得出了“串联电池组的电压等于每一节串联电池电压之和”的结论。他马上向老师提出了一个新的问题：“为什么我们在日常生活中很少看到将干电池并联起来组成电池组呢？并联电池组的电压与每一节并联电池的电压有什么关系呢？”针对小军的问题说出你的猜想,并设计一个实验方案验证你的猜想。

答案

猜想:并联电池的电压与每一节并联电池的电压相等。实验方案:用电压表测出每节电池两端的电压，然后将两节电池并联起来，测出这个电池组的电压，找出电池电压和电池组电压之间的关系

解析

猜想:并联电池组的电压与每一节并联电池的电压相等。
实验方案:1. 用电压表分别测出两节干电池的电压$U_1$和$U_2$；2. 将两节干电池并联组成电池组；3. 用电压表测出该并联电池组的电压$U$；4. 比较$U$与$U_1$、$U_2$的大小关系。
