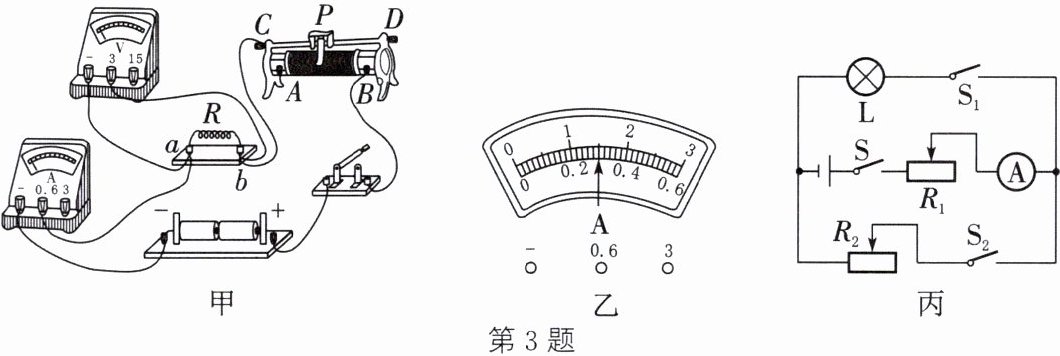

3. (2024·无锡段考)小文利用“伏安法”测量未知电阻R的阻值,电源电压恒定,R的阻值约为10 Ω。
(1) 按要求正确连接好图甲电路,闭合开关,电流表没有示数,电压表的示数为3 V(各导线完好且只有一处存在故障),则可确定电路故障是______
(2) 排除故障后,闭合开关,移动变阻器的滑片P至某一位置,此时电压表示数为2.7 V,电流表示数如图乙所示,则此次可计算出电阻R= ______
A. 避免实验的偶然性,使结论具有普遍性
B. 求平均值减小误差
(3) 小明同学设计了如图丙所示的电路,测出了小灯泡正常发光时的电阻。已知滑动变阻器R1的最大阻值为R0,小灯泡正常发光时的电流为I0,将以下实验步骤补充完整:
① 只闭合S和S1,调节滑动变阻器R1的滑片,使电流表的示数为I0。
② 只闭合S和S2,______
③ 将R1的滑片调至最左端,记下电流表的示数为I1;再将R1的滑片调至______
④ 写出小灯泡正常发光时电阻的表达式:RL= ______
(1) 按要求正确连接好图甲电路,闭合开关,电流表没有示数,电压表的示数为3 V(各导线完好且只有一处存在故障),则可确定电路故障是______
电阻 R 断路
。(2) 排除故障后,闭合开关,移动变阻器的滑片P至某一位置,此时电压表示数为2.7 V,电流表示数如图乙所示,则此次可计算出电阻R= ______
9
Ω;继续进行多次测量,目的是______B
。A. 避免实验的偶然性,使结论具有普遍性
B. 求平均值减小误差
(3) 小明同学设计了如图丙所示的电路,测出了小灯泡正常发光时的电阻。已知滑动变阻器R1的最大阻值为R0,小灯泡正常发光时的电流为I0,将以下实验步骤补充完整:
① 只闭合S和S1,调节滑动变阻器R1的滑片,使电流表的示数为I0。
② 只闭合S和S2,______
调节滑动变阻器 R₂ 的滑片
,使电流表的示数仍为I0。③ 将R1的滑片调至最左端,记下电流表的示数为I1;再将R1的滑片调至______
最右端
,记下电流表的示数为I2。④ 写出小灯泡正常发光时电阻的表达式:RL= ______
$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
(用R0、I1、I2表示)。答案
3. (1) 电阻 $ R $ 断路 (2) 9 B (3) ② 调节滑动变阻器 $ R_{2} $ 的滑片 ③ 最右端 ④ $ \frac{I_{2}R_{0}}{I_{1}-I_{2}} $
