6. 在“伏安法测定值电阻”的实验中,下列说法正确的是 ()
A. 为了检测电路连接是否正确,连接电路时,需闭合开关
B. 在无法估计被测电阻大小时,电流表、电压表应选用较小的量程
C. 每次读取数据后在记录过程中,均需断开开关
D. 需进行三次实验,这样测量的结果才具有普遍性

C

7. (2024·淄博)如图所示电路,闭合开关 S,滑动变阻器的滑片 P 向右移动时 ()

A. 电流表的示数不变,电压表的示数不变
B. 电流表的示数变小,电压表的示数变大
C. 电流表的示数不变,电压表的示数变大
D. 电流表的示数变小,电压表的示数不变

A

8. 如图所示电路,定值电阻 $ R_1 $ 的阻值为 10 Ω。只闭合开关 $ S_1 $,两电表示数分别为 0.3 A、6 V;再闭合开关 $ S_2 $,两电表示数分别为 ()

A. 0.1 A 6 V
B. 0.45 A 6 V
C. 0.3 A 9 V
D. 0.45 A 9 V

D

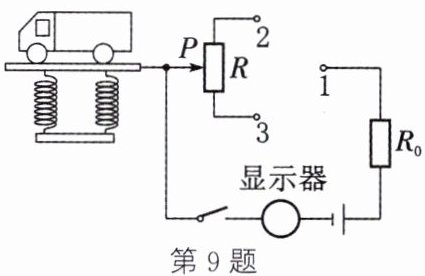

9. (2024·南京期末)公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图,滑片 P 可在竖直放置的电阻 R 上滑动,闭合开关,当货车质量增大时,电表示数随之增大,由电表改装成的显示器的示数也增大。下列说法正确的是 ()

A. 接线柱“1”应与“2”连接
B. 货车质量增大时,滑动变阻器接入电路的电阻减小
C. 显示器由电压表改装而成
D. 为了节能,电阻 $ R_0 $ 可以去掉

B

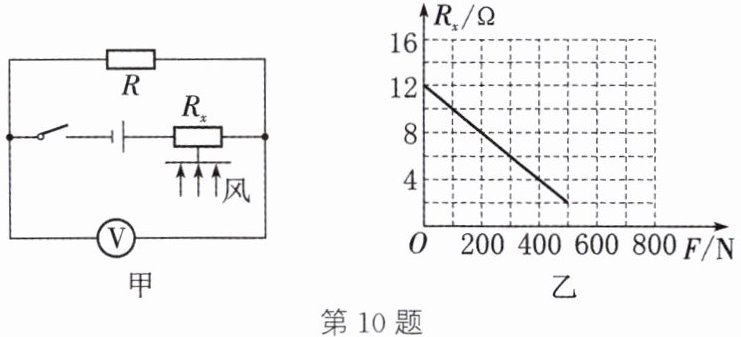

10. (跨学科实践·日常生活)(2024·南通段考)跨学科实践活动中,某参赛小组设计了一种测定风力大小的装置如图甲所示,迎风板与力敏电阻 $ R_x $ 连接,工作时迎风板总是正对风吹来的方向。力敏电阻的阻值随风力变化而变化,其阻值 $ R_x $ 与风力 F 关系如图乙所示,电压表的读数范围为 0~8 V。电源电压恒为 12 V,定值电阻 R 为 4 Ω。下列选项正确的是 ()

A. 开关闭合后,无风时电压表的示数是 4 V
B. 当风力增大时,电路中的电流变小
C. 电压表示数为 6 V 时,风力是 450 N
D. 该装置所能测量的最大风力为 500 N

D

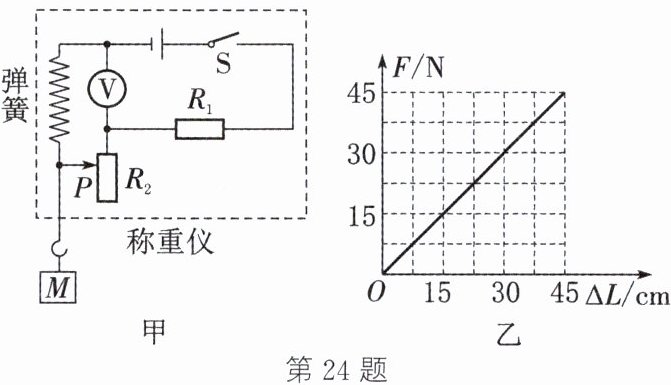

24. (2024·南京模拟)如图甲为科技小组设计的一款称重仪,电源电压为 4.5 V 保持不变,$ R_1 = 20 \Omega $,电压表量程为 0~3 V,滑片 P 只能在长为 45 cm 的粗细均匀的电阻丝 $ R_2 $ 上自由滑动(不计摩擦),金属弹簧伸长量与挂钩受到的拉力大小的关系如图乙所示,弹簧的阻值恒为 2.5 Ω。当挂钩上未挂物体时滑片 P 在 $ R_2 $ 的最上端,挂钩处挂上已知重力的物体 M,闭合开关 S,经过测算把电压表盘改装为重力显示表盘。
(1) 当挂钩上未挂物体时,求电路中的电流。
(2) 称重仪的零刻度线应标在电压表的______V 刻度线处。
(3) 当 M 重为 25 N 时,电压表的示数为 3 V,求此时 $ R_2 $ 的阻值。
(4) 在电路安全情况下,要使称重仪能达到最大称量(滑片 P 恰好位于 $ R_2 $ 最下端),若只能更换 $ R_1 $,则 $ R_1 $ 的最小阻值为______Ω。

(1) 未挂物体时滑片 P 刚好在电阻丝 $ R_2 $ 的最上端，$ R_2 $ 接入电路中的电阻为 0，弹簧和 $ R_1 $ 串联，此时电压表只测量弹簧两端的电压，则电路中的总电阻 $ R = R_{弹簧} + R_1 = 2.5\Omega + 20\Omega = 22.5\Omega $，所以，此时电路中的电流 $ I_0 = \frac{U}{R} = \frac{4.5V}{22.5\Omega} = 0.2A $ (2) 0.5 (3) 当电压表示数为 $ 3V $ 时，电压表测量弹簧和 $ R_2 $ 的滑片以上部分的电阻两端的总电压，电阻 $ R_1 $ 两端的电压 $ U_1 = U - U_2 = 4.5V - 3V = 1.5V $，电路中的电流 $ I_1 = \frac{U_1}{R_1} = \frac{1.5V}{20\Omega} = 0.075A $，总电阻 $ R' = \frac{U}{I_1} = \frac{4.5V}{0.075A} = 60\Omega $，$ R_2 $ 的阻值 $ R_2 = R' - R_{弹簧} - R_1 = 60\Omega - 2.5\Omega - 20\Omega = 37.5\Omega $ (4) 35
