1.用若干个开关控制同一个用电器，要求不管哪个开关闭合，用电器都能工作，那么这些开关一定是联的，并且用电器在电路的路上。

1. 并 干

【分析】首先回忆串联和并联电路中开关的控制规律：串联电路中，开关控制整个电路，只有所有开关都闭合时用电器才工作；并联电路中，支路开关只控制所在支路，干路开关控制整个电路。题目要求“不管哪个开关闭合，用电器都能工作”，说明每个开关闭合都能形成通路，因此开关需并联（这样任意一个开关闭合都能接通一条支路）；而用电器必须在干路上，这样任意支路开关闭合时，干路通路，用电器就能工作，若用电器在支路则不符合要求。
【解析】根据串并联电路的开关控制特点：串联电路需所有开关闭合用电器才工作，不符合题意；并联电路中，要实现任意开关闭合用电器都工作，开关应并联，且用电器需接在干路上，这样任意支路开关闭合时，干路通路，用电器正常工作。
【答案】并 干
【知识点】电路的串并联 开关的作用
【点评】本题考查串并联电路中开关的控制特性，属于电路基础概念题，需理解串并联电路的工作原理，难度较低。
【难度系数】0.3

2.将两盏灯连接成一个完整的电路，
如果要求开关闭合时一盏灯发光，开
关断开时两盏灯都发光，那么做法是
把这两盏灯串联，把开关与其中一盏
灯联。

2. 并

【分析】首先明确题目要求：两灯已串联，需满足开关闭合时仅一盏灯发光，开关断开时两盏灯都发光。解题思路是：要实现闭合开关时一盏灯被短路，断开时两灯都通路，因此开关需与其中一盏灯并联，利用开关控制该灯的短路与否，从而满足电路要求。
【解析】已知两灯串联，总电路为串联结构。若开关与其中一盏灯并联：当开关闭合时，电流会优先通过开关（导线），该并联的灯被短路，电流仅通过另一盏灯，因此只有一盏灯发光；当开关断开时，电流依次经过两盏灯，形成完整通路，两盏灯都发光，符合题目要求。
【答案】并
【知识点】电路串并联、短路的应用
【点评】本题结合串联电路特点，考查开关与用电器的连接方式，需理解短路的作用，属于电路基础应用类题目，难度适中。
【难度系数】0.5

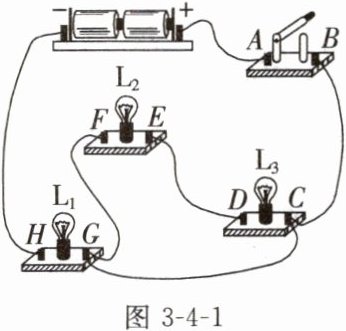

3. 提升题 在图3-4-1所示的电路中，只在某些接线柱间去掉或者接上一根导线，可以使3盏灯串联或者并联，请写出你的办法。
(1)成为串联电路：
。
(2)成为并联电路：
。

3.(1) 去掉C、G间的导线
(2) 在D、H间连接一根导线

【分析】
要解决这个问题，需先明确串联和并联电路的核心特点：串联电路中电流只有一条路径，所有用电器依次连接；并联电路中电流有多条独立路径，各用电器两端分别连接到电源两极。解题时先梳理原图的电流路径，再通过调整导线，使电流符合串联或并联的要求。
【解析】
(1) 要使三盏灯串联，需让电流依次经过L₃、L₂、L₁，形成一条闭合路径。观察原图，C、G间的导线会让电流从C直接到G，跳过L₃、L₂，因此去掉C、G间的导线后，电流路径为：电源正极→开关→C→L₃（C到D）→L₂（E到F）→L₁（G到H）→电源负极，三灯依次连接，成为串联电路。
(2) 要使三盏灯并联，需让每个灯的两端都分别连接到电源的正、负极。原图中，L₁的H端、L₂的F端、L₃的C端，需要让三灯的一端都接电源负极侧。在D、H间连接一根导线后，L₁的H接电源负极，G通过导线到D，D接L₃的一端，L₃的C接电源正极；L₂的F接L₁的G，E接D，因此三灯的两端都分别接电源正、负极，形成三条独立支路，成为并联电路。
【答案】
(1) 去掉C、G间的导线；(2) 在D、H间连接一根导线
【知识点】
串联电路特点；并联电路特点；电路连接
【点评】
本题考查串并联电路的判断与导线调整，需结合电流路径分析导线的作用，明确串并联电路的电流特点是解题关键，属于电路基础应用的提升题。
【难度系数】
0.4

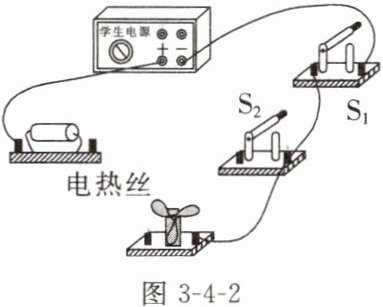

4.家中的电吹风可以吹冷风(自然风)，也可以吹热风。探究小组设计了电吹风的模拟电路，并连接了部分导线，如图3-4-2所示。
(1)请用笔画线代替导线将剩余电路补充完整。
(2)连接好电路后，只闭合开关吹冷风，只闭合开关既无风也不发热。

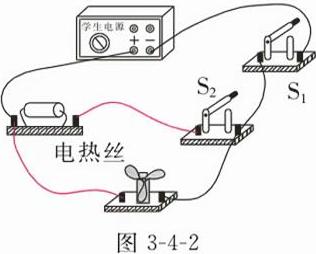

4.(1) 补充完成的电路如所示
(2) S₁；S₂

【分析】
要解决这个问题，需结合电吹风的工作原理分析电路：冷风仅风扇工作，热风是风扇和电热丝同时工作，既无风也不发热说明电路断路。首先明确开关的控制作用：S₁在干路，控制整个电路；S₂与电热丝串联，控制电热丝支路。补全电路时需让风扇和电热丝形成并联结构，保证开关的控制逻辑符合要求。
【解析】
(1) 补全电路：将电热丝的右端与开关S₂的左接线柱连接，将风扇的左接线柱与电热丝的左接线柱（电源正极侧）连接，使风扇和电热丝并联，S₂控制电热丝支路，S₁在干路，完成电路补充。
(2) 开关作用分析：
只闭合S₁时，S₂断开，电流路径为：电源正极→风扇→S₁→电源负极，只有风扇工作，吹冷风；
只闭合S₂时，S₁断开，整个电路无电流，既无风也不发热。
【答案】
(1) 补充完成的电路如参考答案所示；(2) S₁；S₂
【知识点】
并联电路、开关的作用、电路设计
【点评】
本题结合生活中的电吹风，考查电路连接与开关的控制逻辑，体现了物理知识在生活中的应用，需明确各元件的工作关系。
【难度系数】
0.5

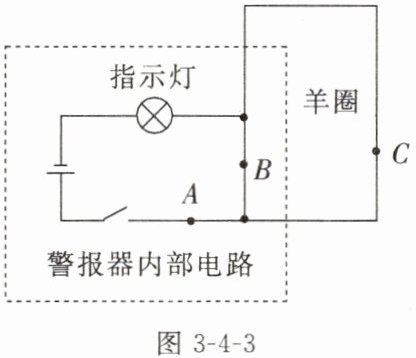

5.如图3-4-3所示，一名工程师为牧羊人设计了一个羊圈警报器，他用细导线将羊圈围住，合上开关，当羊在圈内吃草时，电路中只有指示灯亮而电铃不响；当有羊碰断了圈住羊圈的细导线到圈外时，电铃便会响起来，牧羊人能及时发现。电铃应安装在图中的（选填“A”“B”或“C”）点。

图3-4-3

5. B

【分析】
要确定电铃的位置，需结合题意分析电路工作状态：当羊在圈内时，细导线完好，电铃应被短路，仅指示灯工作；当细导线被碰断，电铃需接入电路工作。需判断哪个位置的元件能在导线完好时被短路，断开时接入电路。
【解析】
观察电路结构，若电铃安装在B点：当羊在圈内，A、C间的细导线完好，电流会优先通过导线（导线电阻极小），将B点所在的电铃支路短路，此时电路中只有指示灯接入，因此指示灯亮、电铃不响；当羊碰断细导线，A、C间断开，电流只能通过A→B的路径，电铃接入电路形成通路，电铃响起，符合设计要求。
【答案】
B
【知识点】
电路的短路、电路连接
【点评】
本题结合实际羊圈警报器的应用场景，考查对电路短路原理的理解，需分析不同状态下电路的通断情况，属于中等难度的电路应用题。
【难度系数】
0.5

6.我国新能源汽车智能化水平位居世界前列。某款新能源汽车中，驾驶员既可通过传统机械按键(开关$S_1$)控制车窗升降，也可通过语音指令(开关$S_2$)控制车窗升降。若车窗升降装置用“—Ⓜ—”表示，请你在虚线框中画出合理的电路图。

7.提升题▶小明家新购置了一辆混合动力汽车，他查阅资料发现与同样大小的燃油汽车相比，混合动力汽车的燃油费用更低。于是，小明结合课堂上学到的物理知识对该汽车进行了细致的研究。

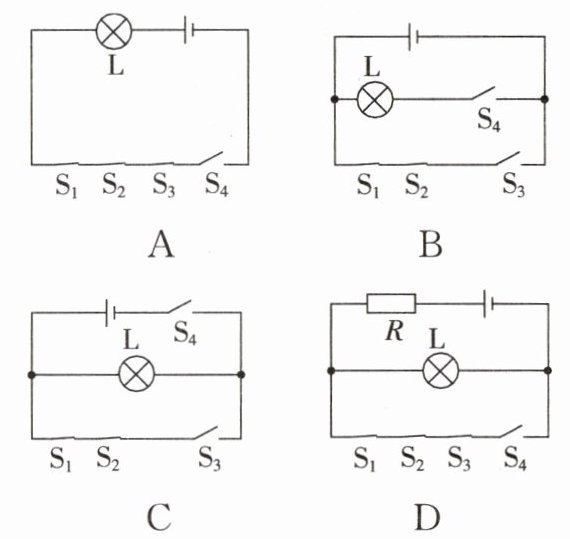

(1)小明对用来提醒司机是否关好车门的指示灯系统很感兴趣。他查阅资料发现四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就会发光。下列模拟电路图符合要求的是(为电阻，起保护电路的作用)()

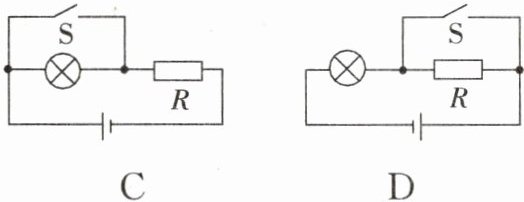

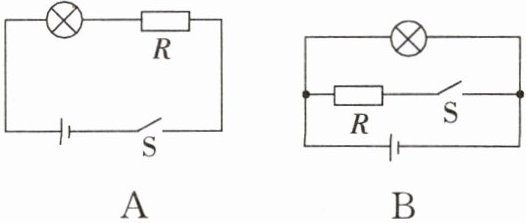

(2)小明上车后又发现，当汽车刚开始行驶，驾驶员系好安全带时，相当于闭合开关，仪表盘安全带指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。下列电路图符合上述要求的是($R$为电阻，起保护电路的作用)()

A
B

C
D

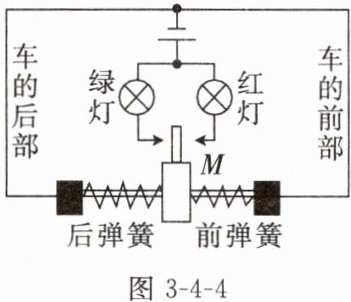

(3)小明翻阅了汽车说明书，里面提到汽车中有如图3-4-4所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，如图所示。当汽车向前启动时，(选填“红”或“绿”)灯亮。

图3-4-4
(4)小明乘车来到商场地下车库，发现了一种车位占用提醒的装置，它的原理图如图3-4-5所示，虚线框内的元件一个是灯泡，另一个是保护电路的电阻。当开关S断开时，a和b是联的。该电路要求有车时灯泡亮，无车时灯泡灭，则(选填“a”或“b”)是灯泡。当车位未被占用时，开关S是的。

图3-4-5

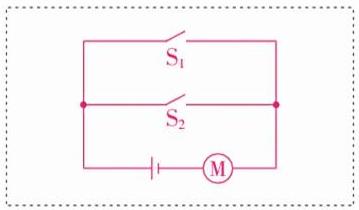

6. 合理电路图如所示，两个开关S₁、S₂并联后与车窗升降电动机M串联
7.(1) D
(2) C
(3) 绿
(4) 串；a；闭合

【分析】
本题围绕汽车相关电路及物理知识展开，需结合题意分析电路连接方式、惯性现象等：1.第6题中两个开关均可控制电动机，说明两开关并联后与电动机串联；2.第7(1)题需根据车门开关断开时指示灯发光的要求，分析开关与指示灯的连接关系；3.第7(2)题需结合安全带开关闭合时指示灯不亮、断开时亮的要求，分析电路结构；4.第7(3)题利用惯性分析滑块运动方向，判断亮灯情况；5.第7(4)题根据电流路径判断元件连接方式，结合灯泡亮灭要求确定元件及开关状态。
【解析】
6. 由题意，S₁、S₂均可控制车窗电动机，说明两开关并联，再与电动机M串联，闭合任意一个开关，电路导通，电动机工作，符合要求。
7. (1) 分析选项：A选项所有开关闭合时灯亮，不符合；B选项任意开关断开时灯被短路不亮，不符合；C选项任意开关断开时灯都不亮，不符合；D选项四个车门开关串联后与指示灯并联，所有开关闭合（门都关）时指示灯被短路不发光，任意开关断开时指示灯接入电路发光，符合要求，故选D。
(2) 分析选项：A、B选项开关闭合时指示灯发光，不符合；D选项开关闭合时电源短路，错误；C选项中安全带开关与指示灯并联，保护电阻串联在干路，开关闭合时指示灯被短路不发光，开关断开时指示灯与电阻串联发光，符合要求，故选C。
(3) 汽车向前启动时，金属滑块因惯性保持静止，相对于车向后运动，接通绿灯所在电路，因此绿灯亮。
(4) 开关S断开时，电流依次经过a、b，故a和b是串联的；要求有车时灯泡亮、无车时灭，开关S闭合时，若a是灯泡则电路导通，若b是灯泡则会被短路，因此a是灯泡；车位未被占用时，开关S闭合，使电路处于对应状态，故S是闭合的。
【答案】
6. S₁、S₂并联后与电动机M串联的电路图；7.(1) D；(2) C；(3) 绿；(4) 串；a；闭合
【知识点】
电路的串并联、电路设计、惯性、短路
【点评】
本题结合汽车实际场景，将物理知识与生活应用结合，考查电路分析、惯性应用等基础知识点，需要学生理解题意后推导电路工作原理，难度适中。
【难度系数】
0.5
