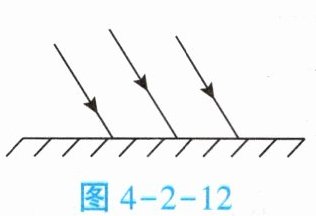

1. 如图4-2-12所示，三条相互平行的光线入射到平整的表面，请根据光的反射定律在图中作出三条光线的反射光线。通过作图可知，三条反射光线（选填“平行”或“不平行”）。

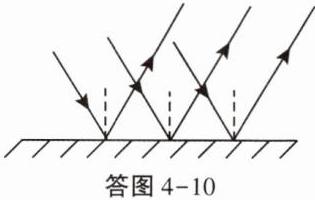

1. 如所示。 平行

【分析】本题需利用光的反射定律解决问题：首先回忆光的反射定律，反射光线、入射光线和法线在同一平面，反射光线与入射光线分居法线两侧，反射角等于入射角。由于入射光线相互平行，且反射表面平整，对每条入射光线应用反射定律画出反射光线后，可判断反射光线的位置关系。
【解析】根据光的反射定律，对每条入射光线：① 确定入射点的法线（垂直于反射表面的虚线，图中已标注）；② 以法线为基准，使反射角等于入射角，在法线另一侧画出反射光线（箭头方向与入射光线相反）。观察三条反射光线，可发现它们相互平行。
【答案】平行
【知识点】光的反射定律、镜面反射
【点评】本题考查光的反射定律的应用，通过作图验证了镜面反射的特点，属于初中光学基础题，需掌握反射定律的作图方法。
【难度系数】0.7

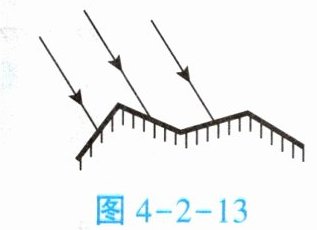

2. 如图4-2-13所示，三条相互平行的光线入射到凹凸不平的表面，请根据光的反射定律在图中作出三条光线的反射光线。通过作图可知，三条反射光线（选填“平行”或“不平行”）。

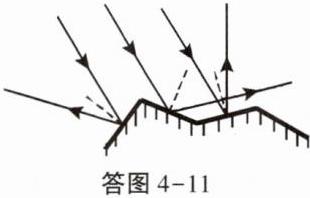

2. 如所示。 不平行

【分析】
要判断三条反射光线是否平行，需结合光的反射定律分析：凹凸不平的表面上，不同入射点的法线方向不同（法线垂直于各点的表面）。根据光的反射定律，反射角等于入射角，每条入射光线对应的反射光线方向由该点的法线决定，三个入射点的法线不同，导致反射光线方向不同，最终三条反射光线不平行。解题时，先过每个入射点作法线，再按反射定律画反射光线，即可得出结论。
【解析】
根据光的反射定律作图：1. 过每个入射点，作垂直于该点表面的法线（用虚线表示）；2. 对于每条入射光线，在法线另一侧，根据反射角等于入射角，画出对应的反射光线；3. 观察三条反射光线，发现它们方向不一致，因此不平行。
【答案】
如所示。 不平行
【知识点】
光的反射定律；漫反射
【点评】
本题考查光的反射定律的应用，通过作图理解漫反射的特点，区分镜面反射与漫反射，属于光学基础应用类题目，需掌握法线画法和反射定律的应用。
【难度系数】
0.6

3. 真实的情况与图4-2-12和图4-2-13的作图结果是否一样？

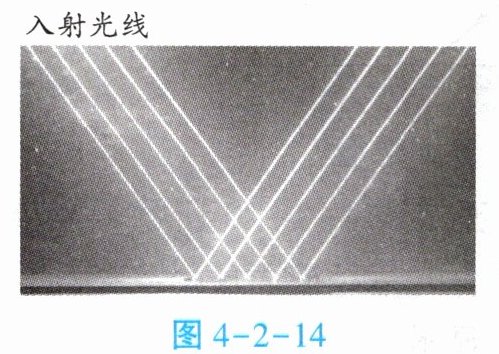

如图4-2-14所示的实验，平行光线入射到镜面，反射光线仍然是平行光，验证了活动四第1题的作图结果，我们称这种反射为镜面反射。

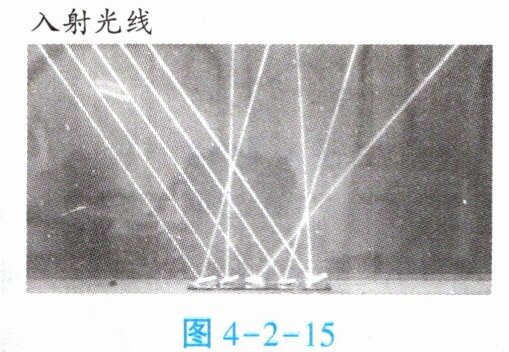

如图4-2-15所示的实验，平行光线入射到凹凸不平的物体表面，反射光线向四面八方射出，验证了活动四第2题的作图结果，我们称这种反射为漫反射。

图4-2-14

图4-2-15
归纳：所有反射现象都遵循光的反射定律，且光路可逆。光的反射定律：在反射现象中，反射光线、入射光线和法线在同一平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。

解：真实的情况与图4-2-12和图4-2-13的作图结果是一样的。
平行光线入射到光滑镜面发生镜面反射时，反射光线仍然是平行光，验证了镜面反射对应的作图结果；平行光线入射到凹凸不平的粗糙表面发生漫反射时，反射光线向四面八方射出，验证了漫反射对应的作图结果，两种反射现象都遵循光的反射定律，和作图结论完全吻合。
答：真实的情况与图4-2-12和图4-2-13的作图结果一样。

【分析】
要判断真实情况与图4-2-12、图4-2-13的作图结果是否一致，需结合题目给出的镜面反射、漫反射的实验现象及光的反射定律分析：作图是基于光的反射定律绘制的，实验中光滑镜面的镜面反射使平行入射光反射后仍平行，凹凸表面的漫反射使平行入射光反射后向四面八方射出，两种现象均符合作图对应的结论，因此真实情况与作图结果一致。
【解析】
根据题目给出的实验内容：图4-2-14中，平行光线入射光滑镜面发生镜面反射，反射光线仍为平行光，验证了镜面反射对应的作图结果；图4-2-15中，平行光线入射凹凸不平的粗糙表面发生漫反射，反射光线向四面八方射出，验证了漫反射对应的作图结果。且所有反射现象都遵循光的反射定律，与作图结论完全吻合，因此真实情况与图4-2-12和图4-2-13的作图结果一样。
【答案】
真实的情况与图4-2-12和图4-2-13的作图结果一样。
【知识点】
光的反射定律、镜面反射、漫反射
【点评】
本题通过实验现象验证作图结论，考查镜面反射与漫反射的特点，核心是理解两种反射均遵循光的反射定律，属于光学基础概念题，难度较低。
【难度系数】
0.3
