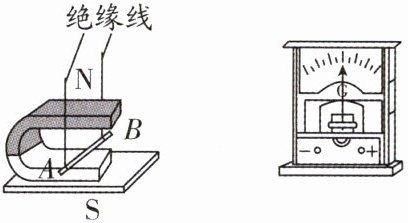

8. (2024·新疆中考)如图所示，用蹄形磁体、导体棒 AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件.

(1)请用笔画线代替导线完成实物图连接.
(2)当导体棒 AB 沿(填“上下”或“左右”)方向运动时，电流表指针发生偏转.通过多次实验可得：当闭合电路的部分导体在磁场中做运动时，电路中就产生感应电流.
(3)当导体棒 AB 向右运动时，导体棒(填“受到”或“不受”)磁场对它的力的作用.

8.(1)如图所示
　　　　　　
　(2)左右　切割磁感线　(3)受到

9. (2023·扬州中考)国产新型电动汽车具有各种“超能力”：其“动力系统”是由四个独立驱动电机构成的；“能量回收系统”可以将车辆制动时部分能量转化为电能，储存在蓄电池中，下列说法正确的是()

A.驱动电机与发电机的原理相同
B.四个独立驱动电机是并联的
C.能量回收系统与电动机的原理相同
D.能量回收时，蓄电池相当于电源

9.B

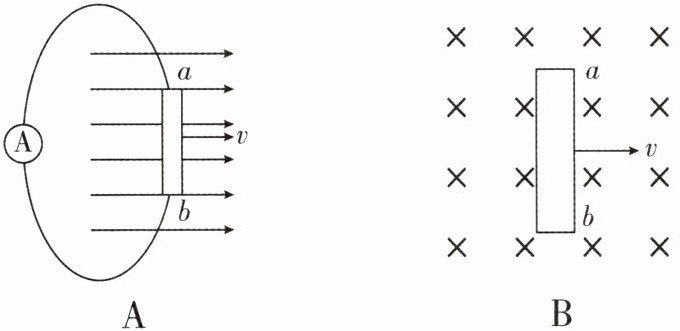

10. 核心素养 物理观念 如图所示，导线 ab 向如箭头所指的方向运动，试判断在这四种情况下导线 ab 中有感应电流产生的是(注：A、C 项中“→”表示磁感线方向，B、D 项中“×”表示磁感线垂直于纸面向里)()

10.D

产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。
A图：电路未闭合，无感应电流。
B图：导体运动方向与磁感线方向平行，未切割磁感线，无感应电流。
C图：导体运动方向与磁感线方向平行，未切割磁感线，无感应电流。
D图：电路闭合，导体运动方向与磁感线方向垂直，切割磁感线，有感应电流。
D

11. a 在磁场中沿(填“AB”“BC”或“CA”)段运动不能产生感应电流，如果把图中 N 极和 S 极对调，a 继续沿该段运动，(填“能”或“不能”)产生感应电流.

11.AB　不能　解析:a在磁场中沿BC和AC运动时做切割磁感线运动，能够产生感应电流;沿AB运动时没有做切割磁感线运动,不能产生感应电流.如果把图中N极和S极对调，磁场方向改变，a继续沿该段(AB)运动，导体a没有做切割磁感线运动，不能产生感应电流.

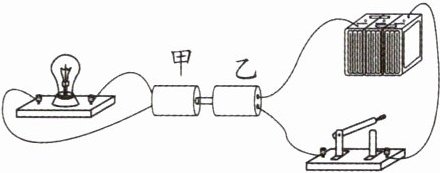

12. 如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光.此处产生电磁感应现象的是(填“甲”或“乙”)电动机.该过程中能量转化是能→能→能，最终转化为内能和光能.

12.甲　电　机械　电　解析:闭合开关,电源与乙电动机接通，电流通过乙电动机,乙电动机转动，将电能转化为机械能，其原理是通电导体在磁场中受力而运动;乙电动机带动甲电动机一起转动，甲电动机内部的线圈在磁场中切割磁感线，产生感应电流,小灯泡发光，此时甲电动机相当于发电机,将机械能转化为电能，其工作原理是电磁感应现象.整个过程中能量转化是电能→机械能→电能,最终转化为小灯泡的内能和光能

甲；电；机械；电

13. 核心素养 科学思维 如图所示，两光滑平行圆弧导轨竖直放置，下端与 MN 和 PQ 两根光滑平行水平导轨平滑连接，光滑水平导轨处在竖直向上的磁场之中.已知 AB 和 CD 是两根金属棒，初始时两金属棒处于静止状态.现让 AB 棒从圆弧导轨上离水平导轨一定高度由静止释放，当 AB 棒进入磁场时，CD 棒开始向右运动(两棒未碰撞).此时金属棒 AB 中(填“会”或“不会”)产生感应电流；金属棒 CD 从静止开始水平运动的原理和(填“发电机”或“电动机”)相同.若将磁场方向改为竖直向下，并固定 CD 棒在导轨上，再重复以上的实验操作，流过金属棒 AB 的电流方向，金属棒 CD 受到磁场力的方向(后两空均填“改变”或“不变”).

13.会　电动机　改变　不变　解析:电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象，产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动,影响感应电流的因素是磁场方向和导体切割磁感线运动方向.电动机是利用通电导体在磁场中受到力的作用，发电机是利用电磁感应现象制成的.让AB棒从圆弧导轨上离水平导轨一定高度由静止释放，当AB棒进入磁场时，做切割磁感线运动，金属棒AB中会产生感应电流，金属棒CD也会有电流通过，CD会受到磁场力的作用，从静止开始水平运动，其原理和电动机相同.若将磁场方向改为竖直向下，重复以上的实验操作，流过金属棒AB的电流方向改变;金属棒CD中电流方向改变，磁场方向改变，受到磁场力的方向不变.

会；电动机；改变；不变
