1.电磁继电器的结构：、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时，工作电路由电路和电路两部分组成。
答案
解：
电磁继电器的结构：$\underline{电磁铁}$、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时，工作电路由$\underline{低压控制}$电路和$\underline{高压工作}$电路两部分组成。
电磁继电器的结构：$\underline{电磁铁}$、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时，工作电路由$\underline{低压控制}$电路和$\underline{高压工作}$电路两部分组成。
解析
【分析】
要解答本题，需回忆电磁继电器的相关基础知识：首先明确电磁继电器的核心结构，其组成包含电磁铁、衔铁、复位弹簧、触点；其次，电磁继电器的作用是用低压电路控制高压电路，因此工作电路分为两类。
【解析】
电磁继电器的核心部件是电磁铁，因此其结构中缺少的部分为电磁铁；使用电磁继电器自动控制时，为保障安全和实现弱电流控制强电流，工作电路由低压控制电路（控制电磁铁通断）和高压工作电路（被控制的负载电路）两部分组成。
【答案】
电磁继电器的结构：$\underline{电磁铁}$、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时，工作电路由$\underline{低压控制}$电路和$\underline{高压工作}$电路两部分组成。
【知识点】
电磁继电器的结构、电磁继电器的电路组成
【点评】
本题考查电磁继电器的基础识记知识点，属于概念类题目，难度较低，只要掌握课本中电磁继电器的相关内容即可正确作答。
【难度系数】
0.8
要解答本题，需回忆电磁继电器的相关基础知识：首先明确电磁继电器的核心结构，其组成包含电磁铁、衔铁、复位弹簧、触点；其次，电磁继电器的作用是用低压电路控制高压电路，因此工作电路分为两类。
【解析】
电磁继电器的核心部件是电磁铁，因此其结构中缺少的部分为电磁铁；使用电磁继电器自动控制时，为保障安全和实现弱电流控制强电流，工作电路由低压控制电路（控制电磁铁通断）和高压工作电路（被控制的负载电路）两部分组成。
【答案】
电磁继电器的结构：$\underline{电磁铁}$、衔铁、复位弹簧、触点。使用电磁继电器进行自动控制时，工作电路由$\underline{低压控制}$电路和$\underline{高压工作}$电路两部分组成。
【知识点】
电磁继电器的结构、电磁继电器的电路组成
【点评】
本题考查电磁继电器的基础识记知识点，属于概念类题目，难度较低，只要掌握课本中电磁继电器的相关内容即可正确作答。
【难度系数】
0.8

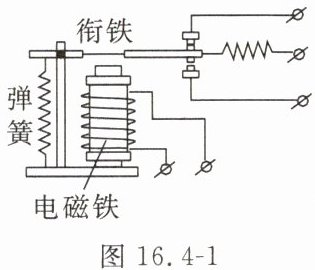

2.人直接操作高压电路的开关是很危险的，电磁继电器可帮助我们解决这个问题。图16.4-1是电磁继电器的工作原理图：当低压电路接通时，电磁铁通电并磁性，把衔铁，使动触点与静触点，高压工作电路。
答案
解：
产生
吸下
接触
接通
产生
吸下
接触
接通
解析
【分析】
要解决这道题，需明确电磁继电器的工作逻辑：当低压控制电路接通时，电磁铁通电后会产生磁性，进而对衔铁产生吸引力使衔铁动作；衔铁的动作会带动动触点与静触点接触，最终控制高压工作电路的通断，结合该过程即可完成填空。
【解析】
电磁继电器的工作过程：当低压电路接通时，电磁铁中有电流通过，会产生磁性；电磁铁产生的磁性吸引衔铁，将衔铁吸下；衔铁被吸下后，带动动触点与对应的静触点接触，此时高压工作电路形成通路，即高压工作电路接通。
【答案】
产生；吸下；接触；接通
【知识点】
电磁继电器的工作原理、电磁铁的磁性
【点评】
本题考查电磁继电器的基础工作过程，属于识记类基础题目，需牢记控制电路通断时各部件的动作变化，帮助理解电磁继电器实现低压控制高压的安全作用。
【难度系数】
0.8
要解决这道题，需明确电磁继电器的工作逻辑：当低压控制电路接通时，电磁铁通电后会产生磁性，进而对衔铁产生吸引力使衔铁动作；衔铁的动作会带动动触点与静触点接触，最终控制高压工作电路的通断，结合该过程即可完成填空。
【解析】
电磁继电器的工作过程：当低压电路接通时，电磁铁中有电流通过，会产生磁性；电磁铁产生的磁性吸引衔铁，将衔铁吸下；衔铁被吸下后，带动动触点与对应的静触点接触，此时高压工作电路形成通路，即高压工作电路接通。
【答案】
产生；吸下；接触；接通
【知识点】
电磁继电器的工作原理、电磁铁的磁性
【点评】
本题考查电磁继电器的基础工作过程，属于识记类基础题目，需牢记控制电路通断时各部件的动作变化，帮助理解电磁继电器实现低压控制高压的安全作用。
【难度系数】
0.8

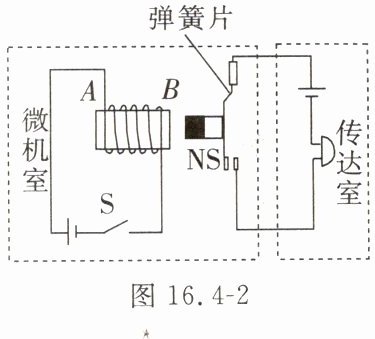

3.小红设计了一种微机室防盗报警器，如图16.4-2所示，在微机室房门处安装开关S，电铃安装在传达室。当微机室房门被推开时，开关S闭合，电磁铁（选填“有”或“无”）磁性，B端与金属弹簧片上的磁体相互，电铃电路，从而起到报警作用。
图16.4-2
图16.4-2
答案
解：
当微机室房门被推开，开关S闭合，控制电路导通，电磁铁中有电流通过，因此有磁性；
根据安培定则可判断电磁铁B端为S极，金属弹簧片上的磁体靠近B端的一侧为N极，异名磁极相互吸引；
弹簧片被吸引后带动触点动作，电铃所在的工作电路接通（闭合），电铃通电工作，从而起到报警作用。
答案依次为：有；吸引；接通（闭合）。
当微机室房门被推开，开关S闭合，控制电路导通，电磁铁中有电流通过，因此有磁性；
根据安培定则可判断电磁铁B端为S极，金属弹簧片上的磁体靠近B端的一侧为N极，异名磁极相互吸引；
弹簧片被吸引后带动触点动作，电铃所在的工作电路接通（闭合），电铃通电工作，从而起到报警作用。
答案依次为：有；吸引；接通（闭合）。
解析
【分析】
要解决这道题，需分三步分析：1. 开关S闭合后，控制电路是否导通，判断电磁铁有无磁性；2. 利用安培定则确定电磁铁B端的磁极，结合旁边磁体的磁极，判断两者的相互作用；3. 根据弹簧片的动作，判断电铃所在电路的通断状态，从而明确报警原理。
【解析】
当微机室房门被推开，开关S闭合时，控制电路接通，电流通过电磁铁，因此电磁铁有磁性；根据安培定则，右手握住螺线管，四指指向电流方向，可判断电磁铁B端为S极，金属弹簧片上磁体靠近B端的一侧为N极，异名磁极相互吸引；弹簧片被吸引后带动触点动作，电铃所在的工作电路接通，电铃通电工作，起到报警作用。
【答案】
有；吸引；接通
【知识点】
电磁铁的磁性、磁极间的相互作用、电路通断
【点评】
本题是电磁学知识在生活中的实际应用，考查了电磁铁磁性判断、磁极间相互作用规律及电路状态分析，难度适中，体现了物理与生活的联系。
【难度系数】
0.6
要解决这道题，需分三步分析：1. 开关S闭合后，控制电路是否导通，判断电磁铁有无磁性；2. 利用安培定则确定电磁铁B端的磁极，结合旁边磁体的磁极，判断两者的相互作用；3. 根据弹簧片的动作，判断电铃所在电路的通断状态，从而明确报警原理。
【解析】
当微机室房门被推开，开关S闭合时，控制电路接通，电流通过电磁铁，因此电磁铁有磁性；根据安培定则，右手握住螺线管，四指指向电流方向，可判断电磁铁B端为S极，金属弹簧片上磁体靠近B端的一侧为N极，异名磁极相互吸引；弹簧片被吸引后带动触点动作，电铃所在的工作电路接通，电铃通电工作，起到报警作用。
【答案】
有；吸引；接通
【知识点】
电磁铁的磁性、磁极间的相互作用、电路通断
【点评】
本题是电磁学知识在生活中的实际应用，考查了电磁铁磁性判断、磁极间相互作用规律及电路状态分析，难度适中，体现了物理与生活的联系。
【难度系数】
0.6

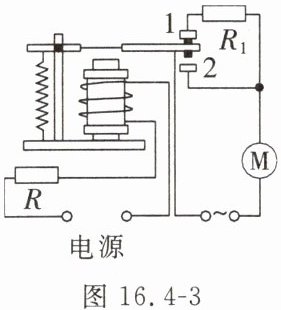

4.图16.4-3所示的是某电梯的自动控制电路，R是一个安装在电梯上的压敏电阻，可以实现电梯在无人乘坐时运行速度变小，从而节约用电。压敏电阻的阻值随压力的增大而，当所有人走出电梯后，电磁铁的磁性将（选填“增强”“减弱”或“不变”）。
答案
减小；减弱。
解析
【分析】
要解决该问题，需结合压敏电阻的特性、电磁铁磁性强弱的影响因素分析：首先明确电梯无人时速度小的含义（电动机电流小），再联系控制电路的变化，推导压敏电阻的阻值随压力的变化规律；最后分析无人时压力减小对控制电路电流的影响，进而判断电磁铁磁性的变化。
【解析】
1. 压敏电阻的阻值变化：电梯无人时运行速度小，说明电动机工作电流小；当有人乘坐电梯时，压力增大，电动机速度变大（电流变大），此时控制电路中电磁铁磁性增强，说明控制电路电流变大，因此压敏电阻R的阻值随压力增大而减小（压力大时，控制电路电流大，R阻值小）。
2. 电磁铁磁性的变化：所有人走出电梯后，电梯受到的压力变小，压敏电阻R的阻值变大，控制电路的电流变小；电磁铁的磁性强弱与电流大小有关，电流越小，磁性越弱，因此电磁铁的磁性将减弱。
【答案】
减小；减弱。
【知识点】
电磁铁磁性、压敏电阻特性
【点评】
本题结合电梯自动控制电路，考查压敏电阻特性和电磁铁磁性的影响因素，需理清控制电路与工作电路的联系，逻辑推理要求适中，是常见的电路应用类题目。
【难度系数】
0.5
要解决该问题，需结合压敏电阻的特性、电磁铁磁性强弱的影响因素分析：首先明确电梯无人时速度小的含义（电动机电流小），再联系控制电路的变化，推导压敏电阻的阻值随压力的变化规律；最后分析无人时压力减小对控制电路电流的影响，进而判断电磁铁磁性的变化。
【解析】
1. 压敏电阻的阻值变化：电梯无人时运行速度小，说明电动机工作电流小；当有人乘坐电梯时，压力增大，电动机速度变大（电流变大），此时控制电路中电磁铁磁性增强，说明控制电路电流变大，因此压敏电阻R的阻值随压力增大而减小（压力大时，控制电路电流大，R阻值小）。
2. 电磁铁磁性的变化：所有人走出电梯后，电梯受到的压力变小，压敏电阻R的阻值变大，控制电路的电流变小；电磁铁的磁性强弱与电流大小有关，电流越小，磁性越弱，因此电磁铁的磁性将减弱。
【答案】
减小；减弱。
【知识点】
电磁铁磁性、压敏电阻特性
【点评】
本题结合电梯自动控制电路，考查压敏电阻特性和电磁铁磁性的影响因素，需理清控制电路与工作电路的联系，逻辑推理要求适中，是常见的电路应用类题目。
【难度系数】
0.5

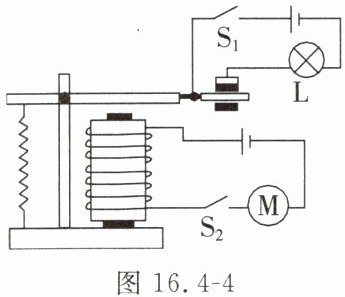

5.如图16.4-4所示，共享单车位置定点电路中，$\mathrm{S}_1$、$\mathrm{S}_2$为智能开关。车辆位于红色区域内，$\mathrm{S}_1$闭合，指示灯亮，电磁铁的线圈中（选填“有”或“无”）电流通过，单车无法锁定；车辆位于绿色区域内，$\mathrm{S}_2$闭合，指示灯（选填“发光”或“不发光”），电动机工作，单车锁定。
图16.4-4
图16.4-4
答案
解：
车辆位于红色区域内，$\mathrm{S}_1$闭合时，电磁铁所在的控制电路开关$\mathrm{S}_2$断开，因此电磁铁的线圈中无电流通过，电磁铁无磁性，衔铁保持上方位置，指示灯电路接通发光，单车无法锁定；
车辆位于绿色区域内，$\mathrm{S}_2$闭合时，电磁铁线圈通电产生磁性，将衔铁吸下，指示灯所在的电路断开，因此指示灯不发光，电动机所在电路接通，电动机工作，单车锁定。
答案依次为：$\boldsymbol{无}$；$\boldsymbol{不发光}$。
车辆位于红色区域内，$\mathrm{S}_1$闭合时，电磁铁所在的控制电路开关$\mathrm{S}_2$断开，因此电磁铁的线圈中无电流通过，电磁铁无磁性，衔铁保持上方位置，指示灯电路接通发光，单车无法锁定；
车辆位于绿色区域内，$\mathrm{S}_2$闭合时，电磁铁线圈通电产生磁性，将衔铁吸下，指示灯所在的电路断开，因此指示灯不发光，电动机所在电路接通，电动机工作，单车锁定。
答案依次为：$\boldsymbol{无}$；$\boldsymbol{不发光}$。
解析
【分析】
要解决该问题，需先区分电磁继电器的控制电路（含电磁铁）和工作电路（含指示灯、电动机）：当车辆在红色区域时，先判断电磁铁所在控制电路的通断，确定线圈有无电流；当车辆在绿色区域时，根据电磁铁的磁性变化判断衔铁位置，进而确定指示灯电路的通断。
【解析】
1. 车辆位于红色区域时：S₁闭合，此时电磁铁所在的控制电路开关S₂断开，控制电路处于断路状态，因此电磁铁的线圈中无电流通过，电磁铁无磁性，衔铁保持在上方位置，指示灯所在电路接通，指示灯亮，单车无法锁定。
2. 车辆位于绿色区域时：S₂闭合，控制电路接通，电磁铁线圈有电流通过，产生磁性，将衔铁吸下，此时指示灯所在的电路断开，因此指示灯不发光，电动机所在电路接通，电动机工作，单车锁定。
【答案】
无；不发光
【知识点】
电磁继电器、电路通断判断
【点评】
本题结合共享单车定点电路，考查电磁继电器的工作原理，需明确控制电路和工作电路的开关状态，分析电路通断情况，属于基础应用类题目。
【难度系数】
0.6
要解决该问题，需先区分电磁继电器的控制电路（含电磁铁）和工作电路（含指示灯、电动机）：当车辆在红色区域时，先判断电磁铁所在控制电路的通断，确定线圈有无电流；当车辆在绿色区域时，根据电磁铁的磁性变化判断衔铁位置，进而确定指示灯电路的通断。
【解析】
1. 车辆位于红色区域时：S₁闭合，此时电磁铁所在的控制电路开关S₂断开，控制电路处于断路状态，因此电磁铁的线圈中无电流通过，电磁铁无磁性，衔铁保持在上方位置，指示灯所在电路接通，指示灯亮，单车无法锁定。
2. 车辆位于绿色区域时：S₂闭合，控制电路接通，电磁铁线圈有电流通过，产生磁性，将衔铁吸下，此时指示灯所在的电路断开，因此指示灯不发光，电动机所在电路接通，电动机工作，单车锁定。
【答案】
无；不发光
【知识点】
电磁继电器、电路通断判断
【点评】
本题结合共享单车定点电路，考查电磁继电器的工作原理，需明确控制电路和工作电路的开关状态，分析电路通断情况，属于基础应用类题目。
【难度系数】
0.6

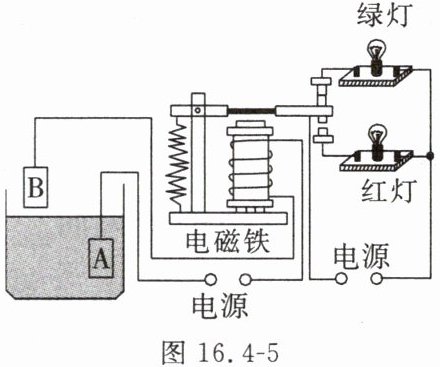

6.图16.4-5所示的是一种水位自动报警器的原理图，它运用了许多物理知识。报警器中的电磁铁运用了电流的效应，电磁继电器的实质是利用电磁铁来控制工作电路的一种 （选填“电源”或“开关”），当水位到达金属块B时，灯亮。
图16.4-5
图16.4-5
答案
解：
报警器中的电磁铁运用了电流的磁效应，电磁继电器的实质是利用电磁铁来控制工作电路的一种开关，当水位到达金属块B时，红灯亮。
报警器中的电磁铁运用了电流的磁效应，电磁继电器的实质是利用电磁铁来控制工作电路的一种开关，当水位到达金属块B时，红灯亮。
解析
【分析】
要解答本题，需依次掌握三个知识点：一是电磁铁的工作原理（电流的磁效应），二是电磁继电器的实质，三是水位到达金属块B时的电路通断情况。首先，电磁铁依靠电流产生磁场，利用的是电流的磁效应；其次，电磁继电器通过控制电磁铁磁性有无来控制工作电路，本质是开关；最后，当水位到达B时，控制电路接通，电磁铁吸合衔铁，改变工作电路的连接状态，从而判断哪个灯亮。
【解析】
1. 电磁铁的原理：电流通过电磁铁时会产生磁场，这是电流的磁效应，因此第一个空填“磁”；
2. 电磁继电器的实质：它利用电磁铁磁性的有无来控制工作电路的通断，相当于一个自动开关，因此第二个空填“开关”；
3. 水位到达B时，控制电路接通，电磁铁获得磁性，吸引衔铁向下，使工作电路中红灯所在支路接通，绿灯支路断开，因此红灯亮，第三个空填“红”。
【答案】
磁；开关；红
【知识点】
电流的磁效应；电磁继电器；电磁铁应用
【点评】
本题是电磁继电器原理的基础应用题，考查核心知识点的识记与简单电路分析，难度较低，只要掌握电磁铁的磁效应和电磁继电器的实质，结合水位变化分析电路即可解答。
【难度系数】
0.7
要解答本题，需依次掌握三个知识点：一是电磁铁的工作原理（电流的磁效应），二是电磁继电器的实质，三是水位到达金属块B时的电路通断情况。首先，电磁铁依靠电流产生磁场，利用的是电流的磁效应；其次，电磁继电器通过控制电磁铁磁性有无来控制工作电路，本质是开关；最后，当水位到达B时，控制电路接通，电磁铁吸合衔铁，改变工作电路的连接状态，从而判断哪个灯亮。
【解析】
1. 电磁铁的原理：电流通过电磁铁时会产生磁场，这是电流的磁效应，因此第一个空填“磁”；
2. 电磁继电器的实质：它利用电磁铁磁性的有无来控制工作电路的通断，相当于一个自动开关，因此第二个空填“开关”；
3. 水位到达B时，控制电路接通，电磁铁获得磁性，吸引衔铁向下，使工作电路中红灯所在支路接通，绿灯支路断开，因此红灯亮，第三个空填“红”。
【答案】
磁；开关；红
【知识点】
电流的磁效应；电磁继电器；电磁铁应用
【点评】
本题是电磁继电器原理的基础应用题，考查核心知识点的识记与简单电路分析，难度较低，只要掌握电磁铁的磁效应和电磁继电器的实质，结合水位变化分析电路即可解答。
【难度系数】
0.7
