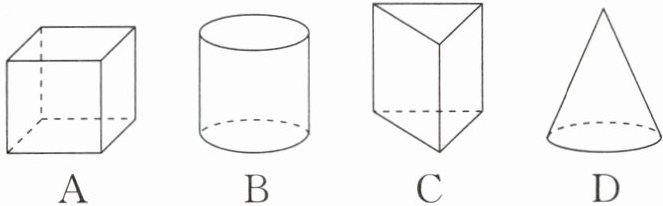

1. 下列几何体中，主视图是三角形的是 （
D
）答案
1.D
解析
【分析】
解题需先明确主视图的定义：主视图是从几何体正前方观察所得到的平面图形，接下来逐一判断四个选项中几何体的主视图形状，即可选出主视图为三角形的选项。
【解析】
主视图是从物体正前方观察得到的平面图形，对各选项逐一分析：
A选项：正方体的主视图是正方形，不符合题意；
B选项：圆柱的主视图是矩形，不符合题意；
C选项：三棱柱的主视图是矩形（中间带有1条竖直的棱），不符合题意；
D选项：圆锥的主视图是三角形，符合题意。
故选D。
【答案】
D
【知识点】
主视图的概念；常见几何体的三视图
【点评】
本题属于基础题，重点考查三视图中主视图的相关知识，解题关键是明确主视图的观察方向，熟记常见几何体的主视图特征。
【难度系数】
0.8
解题需先明确主视图的定义：主视图是从几何体正前方观察所得到的平面图形，接下来逐一判断四个选项中几何体的主视图形状，即可选出主视图为三角形的选项。
【解析】
主视图是从物体正前方观察得到的平面图形，对各选项逐一分析：
A选项：正方体的主视图是正方形，不符合题意；
B选项：圆柱的主视图是矩形，不符合题意；
C选项：三棱柱的主视图是矩形（中间带有1条竖直的棱），不符合题意；
D选项：圆锥的主视图是三角形，符合题意。
故选D。
【答案】
D
【知识点】
主视图的概念；常见几何体的三视图
【点评】
本题属于基础题，重点考查三视图中主视图的相关知识，解题关键是明确主视图的观察方向，熟记常见几何体的主视图特征。
【难度系数】
0.8

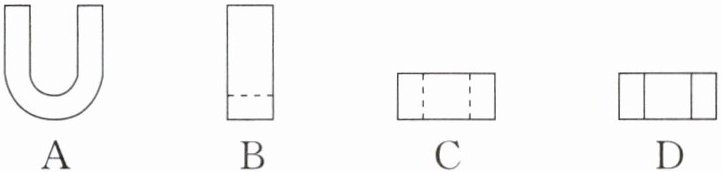

2. 如图是物理学中经常使用的U型磁铁的示意图，其左视图是（
A
B
C
D
B
）A
B
C
D
答案
2.B
解析
【分析】
解题时首先要明确左视图的概念：左视图是观测者从几何体的左侧面向右进行正投影得到的平面图形。其次要掌握三视图的绘制要求：观测时能看到的轮廓线用实线表示，看不到的轮廓线用虚线表示。接下来我们可以想象站在U型磁铁的左侧向右观察：首先外轮廓是矩形，再看U型磁铁的凹形结构，从左侧视角可以看到凹形的底部棱线，这条棱是可见的，需要用实线绘制，结合选项特征即可选出正确答案。
【解析】
解：根据左视图的定义，从U型磁铁的左侧向右作正投影：
1. 观察得到几何体的外轮廓为矩形；
2. U型槽的底部棱线在左侧视角下可见，需绘制为实线；
综上，符合特征的图形为选项B。
【答案】
B
【知识点】
左视图的判断，三视图绘制规则，几何体三视图识别
【点评】
本题考查三视图中左视图的识别，属于基础类题型，解题的核心是明确左视图的观察方向，牢记三视图中实虚线的使用规则，平时可以多结合常见几何体进行三视图的想象练习，提升空间想象能力。
【难度系数】
0.8
解题时首先要明确左视图的概念：左视图是观测者从几何体的左侧面向右进行正投影得到的平面图形。其次要掌握三视图的绘制要求：观测时能看到的轮廓线用实线表示，看不到的轮廓线用虚线表示。接下来我们可以想象站在U型磁铁的左侧向右观察：首先外轮廓是矩形，再看U型磁铁的凹形结构，从左侧视角可以看到凹形的底部棱线，这条棱是可见的，需要用实线绘制，结合选项特征即可选出正确答案。
【解析】
解：根据左视图的定义，从U型磁铁的左侧向右作正投影：
1. 观察得到几何体的外轮廓为矩形；
2. U型槽的底部棱线在左侧视角下可见，需绘制为实线；
综上，符合特征的图形为选项B。
【答案】
B
【知识点】
左视图的判断，三视图绘制规则，几何体三视图识别
【点评】
本题考查三视图中左视图的识别，属于基础类题型，解题的核心是明确左视图的观察方向，牢记三视图中实虚线的使用规则，平时可以多结合常见几何体进行三视图的想象练习，提升空间想象能力。
【难度系数】
0.8

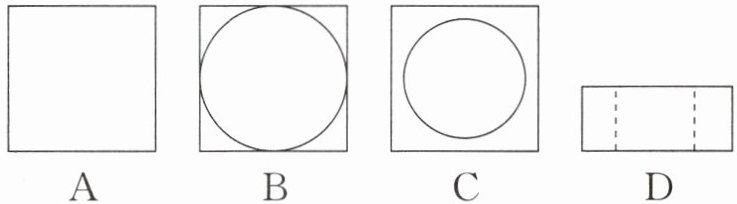

3. [2026·合肥肥西二模]砚台作为我国传统的文房四宝之一，是中国书法的必备用具. 如图是一方寓意“规矩方圆”的砚台，它的俯视图是（
A
B
C D
C
）A
B
C D
答案
3.C
解析
【分析】
解题时首先明确俯视图的定义：俯视图是从物体正上方向下观察得到的平面图形。首先分析砚台的结构：该砚台外部为方形轮廓，中间有圆形凹陷，从上方观察时圆形凹陷的轮廓是可见的，需用实线绘制，接下来对照选项找到符合结构特征的图形即可。
【解析】
解：根据俯视图的判断规则，从砚台的正上方进行观察：
1. 砚台外部整体为方形，因此俯视图的外轮廓为正方形；
2. 砚台中间的圆形凹槽从上方可以直接看到，可见的轮廓线用实线绘制，因此图形内部有一个实线表示的圆。
对比四个选项，只有C选项符合上述两个特征。
【答案】
C
【知识点】
俯视图的识别；三视图画法规则
【点评】
本题考查生活中几何体的俯视图判断，解题关键是明确俯视图的观察方向，注意区分可见轮廓线（实线）和不可见轮廓线（虚线）的画法，结合实物结构分析就能快速得到答案。
【难度系数】
0.8
解题时首先明确俯视图的定义：俯视图是从物体正上方向下观察得到的平面图形。首先分析砚台的结构：该砚台外部为方形轮廓，中间有圆形凹陷，从上方观察时圆形凹陷的轮廓是可见的，需用实线绘制，接下来对照选项找到符合结构特征的图形即可。
【解析】
解：根据俯视图的判断规则，从砚台的正上方进行观察：
1. 砚台外部整体为方形，因此俯视图的外轮廓为正方形；
2. 砚台中间的圆形凹槽从上方可以直接看到，可见的轮廓线用实线绘制，因此图形内部有一个实线表示的圆。
对比四个选项，只有C选项符合上述两个特征。
【答案】
C
【知识点】
俯视图的识别；三视图画法规则
【点评】
本题考查生活中几何体的俯视图判断，解题关键是明确俯视图的观察方向，注意区分可见轮廓线（实线）和不可见轮廓线（虚线）的画法，结合实物结构分析就能快速得到答案。
【难度系数】
0.8

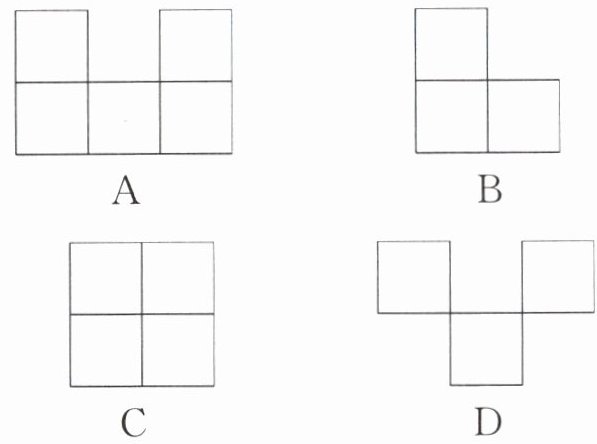

4.[2026·芜湖南陵二模]如图是由几个相同的小正方体组成的一个几何体，它的主视图是（
A
B
C
D
A
）A
B
C
D
答案
4.A
解析
【分析】
解决本题首先要明确主视图的定义：主视图是从几何体正前方观察得到的平面图形，反映几何体的长和高。解题思路如下：第一步确定从正面观察该几何体时横向的列数，第二步确定每一列最高有几层小正方体，第三步将得到的图形与各选项对比，选出匹配的选项即可。
【解析】
根据主视图的观察规则，从正前方观察该组合几何体：
1. 可以看到横向共有3列；
2. 从左到右数，第一列最高有2层小正方体，第二列、第三列最高均只有1层小正方体；
3. 对比各选项，只有选项A的图形符合上述特征。
【答案】
A
【知识点】
主视图的定义；简单组合体的三视图
【点评】
本题是三视图类基础考题，核心考查主视图的识别方法，只要明确主视图的观察方向，准确判断每一列的最高层数就能快速得出答案，得分率较高。
【难度系数】
0.85
解决本题首先要明确主视图的定义：主视图是从几何体正前方观察得到的平面图形，反映几何体的长和高。解题思路如下：第一步确定从正面观察该几何体时横向的列数，第二步确定每一列最高有几层小正方体，第三步将得到的图形与各选项对比，选出匹配的选项即可。
【解析】
根据主视图的观察规则，从正前方观察该组合几何体：
1. 可以看到横向共有3列；
2. 从左到右数，第一列最高有2层小正方体，第二列、第三列最高均只有1层小正方体；
3. 对比各选项，只有选项A的图形符合上述特征。
【答案】
A
【知识点】
主视图的定义；简单组合体的三视图
【点评】
本题是三视图类基础考题，核心考查主视图的识别方法，只要明确主视图的观察方向，准确判断每一列的最高层数就能快速得出答案，得分率较高。
【难度系数】
0.85

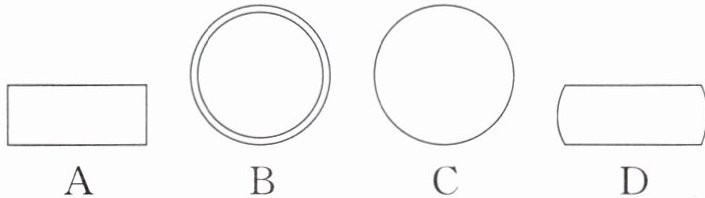

5.[2026·芜湖二模]如图是一种鼓的示意图，其左视图是（
A B C D
D
）A B C D答案
5.D
解析
【分析】
解题时首先明确左视图的定义：左视图是从物体的左面正对着观察得到的平面图形，看得见的轮廓线用实线绘制，看不见的用虚线绘制。接下来分析鼓的几何特征：该鼓属于中间粗、上下两端稍窄的对称旋转体，上下两个鼓面是大小相等、互相平行的圆形。最后结合观察到的轮廓特征匹配选项：从左侧观察时，上下鼓面的投影是两条平行的水平线段，鼓身侧面的轮廓投影为左右两条向外凸出的对称曲线，据此可筛选出正确选项。
【解析】
1. 根据三视图的相关定义，左视图是从几何体左侧向右侧作正投影得到的视图，可见轮廓线需画为实线；
2. 该鼓的结构为中间宽、上下两端窄的对称旋转体，上下端面为平行的等大圆形；
3. 从左侧观察该鼓：上下端面的正投影为两条互相平行的水平线段，鼓身侧面的可见轮廓投影为左右两条向外凸的对称弧线；
4. 对比选项：A为圆柱的左视图，不符合鼓中间宽的特征；B侧面为内凹曲线，与鼓的轮廓不符；C中间窄、上下宽，与鼓的结构相反；只有D符合观察得到的轮廓特征。
【答案】
D
【知识点】
1. 左视图的概念 2. 简单几何体三视图识别
【点评】
本题考查三视图中左视图的识别，解题核心是明确观察方向，准确把握几何体的结构特征，牢记可见轮廓用实线绘制的规则，属于基础题型。
【难度系数】
0.8
解题时首先明确左视图的定义：左视图是从物体的左面正对着观察得到的平面图形，看得见的轮廓线用实线绘制，看不见的用虚线绘制。接下来分析鼓的几何特征：该鼓属于中间粗、上下两端稍窄的对称旋转体，上下两个鼓面是大小相等、互相平行的圆形。最后结合观察到的轮廓特征匹配选项：从左侧观察时，上下鼓面的投影是两条平行的水平线段，鼓身侧面的轮廓投影为左右两条向外凸出的对称曲线，据此可筛选出正确选项。
【解析】
1. 根据三视图的相关定义，左视图是从几何体左侧向右侧作正投影得到的视图，可见轮廓线需画为实线；
2. 该鼓的结构为中间宽、上下两端窄的对称旋转体，上下端面为平行的等大圆形；
3. 从左侧观察该鼓：上下端面的正投影为两条互相平行的水平线段，鼓身侧面的可见轮廓投影为左右两条向外凸的对称弧线；
4. 对比选项：A为圆柱的左视图，不符合鼓中间宽的特征；B侧面为内凹曲线，与鼓的轮廓不符；C中间窄、上下宽，与鼓的结构相反；只有D符合观察得到的轮廓特征。
【答案】
D
【知识点】
1. 左视图的概念 2. 简单几何体三视图识别
【点评】
本题考查三视图中左视图的识别，解题核心是明确观察方向，准确把握几何体的结构特征，牢记可见轮廓用实线绘制的规则，属于基础题型。
【难度系数】
0.8

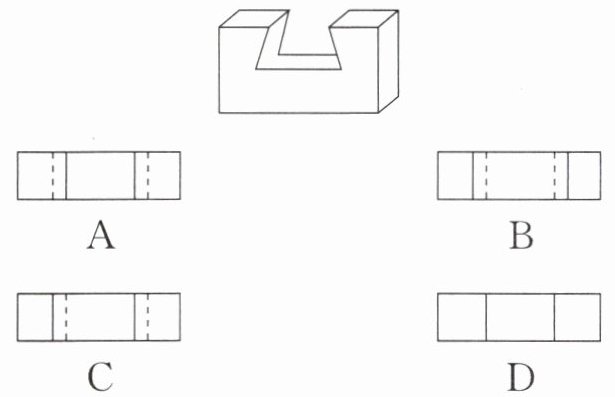

6.如图所示,该几何体的俯视图是 (
A
) 答案
6.A
解析
【分析】
要判断该几何体的俯视图，首先明确俯视图的定义：是从物体正上方向下观察得到的平面图形。其次回忆三视图的绘制要求：看得见的轮廓线画实线，看不见但实际存在的轮廓线画虚线。首先观察几何体结构：它是长方体中间挖去一个凹槽得到的，从上方看，外轮廓是完整的大矩形，首先排除无内部线条的D选项；其次挖去的凹槽的内侧棱从上方观察时不可见，所以内部的线应该为虚线，排除有内部实线的B选项；最后观察凹槽的位置，原几何体左右两侧凸起部分的宽度较小，对应虚线的位置应靠近矩形的左右两端，对比A、C选项，A的虚线位置符合该特征，即可确定答案。
【解析】
根据俯视图的定义，需从几何体的正上方向下观察：
1. 该几何体的外轮廓为矩形，中间挖去的凹槽存在不可见的内侧棱，因此俯视图内部需用虚线表示不可见轮廓，排除无内部线条的D选项，以及含内部实线的B选项；
2. 观察原几何体结构，左右两侧凸起部分的宽度较小，对应俯视图中两条虚线的位置靠近矩形的左右边缘，C选项的虚线位置更靠内，不符合特征，仅A选项符合要求。
【答案】
A
【知识点】
俯视图识别，三视图绘制规则
【点评】
本题侧重考查三视图中俯视图的判断，核心是掌握实线、虚线的使用规则，同时准确把握几何体的结构特征，属于基础类考题。
【难度系数】
0.7
要判断该几何体的俯视图，首先明确俯视图的定义：是从物体正上方向下观察得到的平面图形。其次回忆三视图的绘制要求：看得见的轮廓线画实线，看不见但实际存在的轮廓线画虚线。首先观察几何体结构：它是长方体中间挖去一个凹槽得到的，从上方看，外轮廓是完整的大矩形，首先排除无内部线条的D选项；其次挖去的凹槽的内侧棱从上方观察时不可见，所以内部的线应该为虚线，排除有内部实线的B选项；最后观察凹槽的位置，原几何体左右两侧凸起部分的宽度较小，对应虚线的位置应靠近矩形的左右两端，对比A、C选项，A的虚线位置符合该特征，即可确定答案。
【解析】
根据俯视图的定义，需从几何体的正上方向下观察：
1. 该几何体的外轮廓为矩形，中间挖去的凹槽存在不可见的内侧棱，因此俯视图内部需用虚线表示不可见轮廓，排除无内部线条的D选项，以及含内部实线的B选项；
2. 观察原几何体结构，左右两侧凸起部分的宽度较小，对应俯视图中两条虚线的位置靠近矩形的左右边缘，C选项的虚线位置更靠内，不符合特征，仅A选项符合要求。
【答案】
A
【知识点】
俯视图识别，三视图绘制规则
【点评】
本题侧重考查三视图中俯视图的判断，核心是掌握实线、虚线的使用规则，同时准确把握几何体的结构特征，属于基础类考题。
【难度系数】
0.7

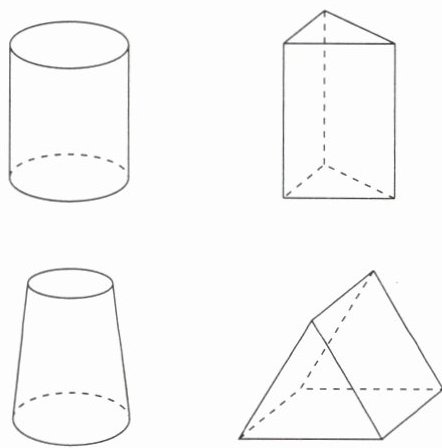

7. 下列水平放置的四个几何体中，左视图是矩形的几何体的个数为
3
。答案
7.3
解析
【分析】
解题首先要明确左视图的定义：左视图是观察者从几何体的左侧面向右观察得到的正投影图形。接下来我们只需结合常见几何体的三视图特征，逐个判断四个几何体的左视图是否为矩形即可。先回忆对应几何体的视图特点：圆柱的左视图为矩形，直棱柱的左视图若投影邻边垂直则为矩形，圆台的左视图为等腰梯形，再逐一匹配四个几何体判断即可。
【解析】
我们逐个分析四个几何体的左视图：
1. 第一个是竖直放置的圆柱：从左侧观察，正投影为矩形，符合要求；
2. 第二个是竖直放置的直三棱柱：从左侧观察，正投影为矩形，符合要求；
3. 第三个是竖直放置的圆台：从左侧观察，正投影为等腰梯形，不符合要求；
4. 第四个是放置在水平面的直三棱柱：从左侧观察，正投影为矩形，符合要求。
综上，左视图是矩形的几何体共有3个。
【答案】
3
【知识点】
左视图的概念；常见几何体的三视图
【点评】
本题属于基础题型，重点考查几何体三视图的识别能力，解题核心是明确左视图的观察方向，熟记圆柱、棱柱、圆台等常见几何体的三视图特征，做题时要注意区分不同放置方式下几何体的视图差异，避免粗心判断错误。
【难度系数】
0.7
解题首先要明确左视图的定义：左视图是观察者从几何体的左侧面向右观察得到的正投影图形。接下来我们只需结合常见几何体的三视图特征，逐个判断四个几何体的左视图是否为矩形即可。先回忆对应几何体的视图特点：圆柱的左视图为矩形，直棱柱的左视图若投影邻边垂直则为矩形，圆台的左视图为等腰梯形，再逐一匹配四个几何体判断即可。
【解析】
我们逐个分析四个几何体的左视图：
1. 第一个是竖直放置的圆柱：从左侧观察，正投影为矩形，符合要求；
2. 第二个是竖直放置的直三棱柱：从左侧观察，正投影为矩形，符合要求；
3. 第三个是竖直放置的圆台：从左侧观察，正投影为等腰梯形，不符合要求；
4. 第四个是放置在水平面的直三棱柱：从左侧观察，正投影为矩形，符合要求。
综上，左视图是矩形的几何体共有3个。
【答案】
3
【知识点】
左视图的概念；常见几何体的三视图
【点评】
本题属于基础题型，重点考查几何体三视图的识别能力，解题核心是明确左视图的观察方向，熟记圆柱、棱柱、圆台等常见几何体的三视图特征，做题时要注意区分不同放置方式下几何体的视图差异，避免粗心判断错误。
【难度系数】
0.7
