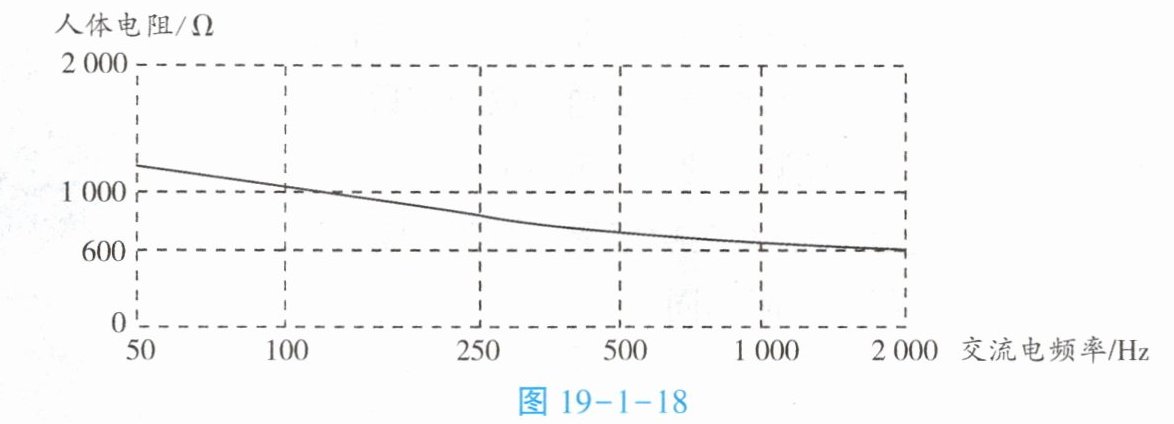

5. 科学家经过测算得来的人体电阻与人体接触的电压$U=220\ \mathrm{V}$的交流电频率的关系如图19-1-18所示。

图19-1-18
通过分析图19-1-18可知人体电阻随人体接触的电压$U=220\ \mathrm{V}$的交流电频率的增大而（选填“不变”“变大”或“变小”）。

5. 变小

6. 比较猪肉两端加上220 V的交流电压后的电阻与直接利用多用电表的欧姆挡测得的电阻大小关系。已知直接利用多用电表的欧姆挡测量猪肉的电阻为1 MΩ；如图19-1-19所示，在猪肉两端加上电压U=220 V的交流电后，通过猪肉的电流为50 mA，计算出此时猪肉的电阻为。
通过测量数据分析：猪肉两端加上电压U=220 V的交流电后的电阻相比直接利用多用电表的欧姆挡测量猪肉的电阻（选填“不变”“变大”或“变小”）。

图19-1-19

6. 4 400 Ω 变小

7. 分析计算插线板电源线的发热功率。

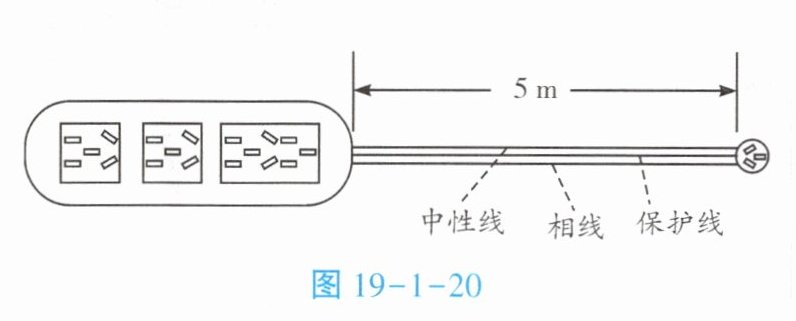

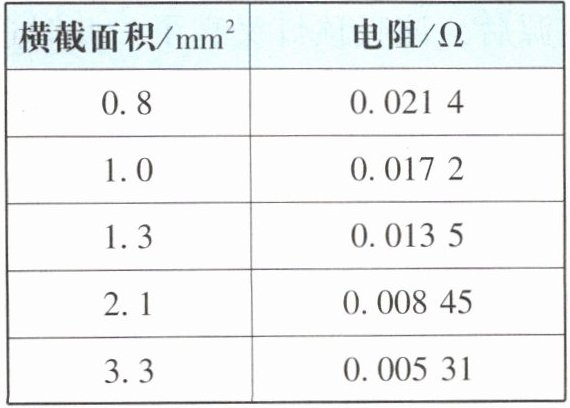

（1）如图19-1-20所示的某型号插线板，电源线长5 m，电源线内的铜芯导线横截面积为1 mm²。在20 ℃的条件下，单位长度的不同横截面积的铜芯导线对应的电阻大小如下表所示。单位长度的横截面积为1 mm²的铜芯导线，在20 ℃的条件下的电阻为 Ω。


图19-1-20
（2）其他因素相同时，电阻大小与导线长度成正比。不考虑温度对导线电阻的影响，计算出插线板电源线内相线的导线电阻$ R_{相线} $为 。

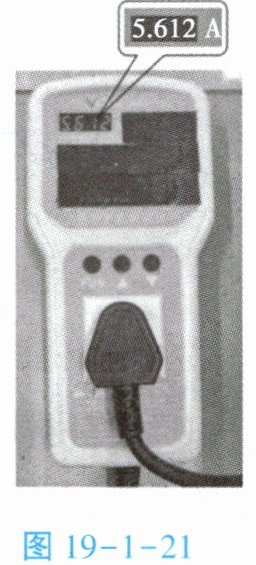

（3）如图19-1-21所示，插线板中的一个插座接有电力节能监测仪，将某型号的微波炉与电力节能监测仪相接后，接通电路。请从图中读出电力节能监测仪的电流示数$ I= $ A。
（4）计算插线板电源线的发热功率$ P $。（插线板电源线内相线、中性线两条输电线的电阻相同）

图19-1-21

7. (1) 0.017 2 (2) 0.086 Ω (3) 5.612 (4) $P_{相线}=I^2R_{相线}=(5.612\ \mathrm{A})^2×0.086\ \Omega\approx2.71\ \mathrm{W}$，由于插线板电源线内相线、中性线两条输电线的电阻相同，通过的电流也相同，所以$P_{中性线}=P_{相线}$，因此插线板电源线的发热功率$P=P_{中性线}+P_{相线}=2.71\ \mathrm{W}+2.71\ \mathrm{W}=5.42\ \mathrm{W}$。
