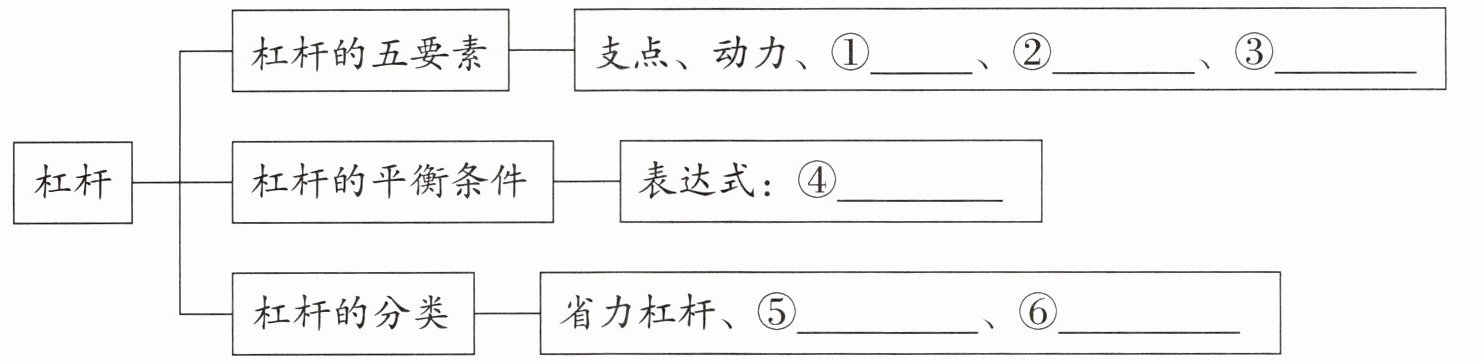

1. 通过学习，你对杠杆有了比较全面的认识，请根据所学，完成本节思维导图。
答案
阻力
动力臂
阻力臂
$F_{1}l_{1}=F_{2}l_{2}$
等臂杠杆
费力杠杆
动力臂
阻力臂
$F_{1}l_{1}=F_{2}l_{2}$
等臂杠杆
费力杠杆
解析
【解析】
本题考查杠杆的相关基础知识点：
1. 杠杆的五要素包括支点、动力、阻力、动力臂、阻力臂；
2. 杠杆的平衡条件是动力×动力臂=阻力×阻力臂，表达式为$F_{1}l_{1}=F_{2}l_{2}$；
3. 杠杆根据其特点可分为省力杠杆、费力杠杆、等臂杠杆。
【答案】
①阻力；②动力臂；③阻力臂；④$\boldsymbol{F_{1}l_{1}=F_{2}l_{2}}$；⑤费力杠杆；⑥等臂杠杆
【知识点】
杠杆的五要素、杠杆平衡条件、杠杆的分类
【点评】
本题为杠杆基础概念的直接考查，着重考查对杠杆核心基础知识点的记忆与掌握，需牢记相关内容，夯实力学基础。
【难度系数】
0.9
本题考查杠杆的相关基础知识点：
1. 杠杆的五要素包括支点、动力、阻力、动力臂、阻力臂；
2. 杠杆的平衡条件是动力×动力臂=阻力×阻力臂，表达式为$F_{1}l_{1}=F_{2}l_{2}$；
3. 杠杆根据其特点可分为省力杠杆、费力杠杆、等臂杠杆。
【答案】
①阻力；②动力臂；③阻力臂；④$\boldsymbol{F_{1}l_{1}=F_{2}l_{2}}$；⑤费力杠杆；⑥等臂杠杆
【知识点】
杠杆的五要素、杠杆平衡条件、杠杆的分类
【点评】
本题为杠杆基础概念的直接考查，着重考查对杠杆核心基础知识点的记忆与掌握，需牢记相关内容，夯实力学基础。
【难度系数】
0.9

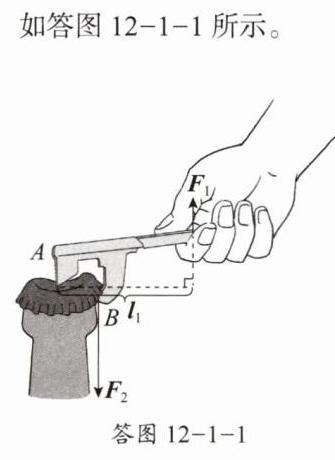

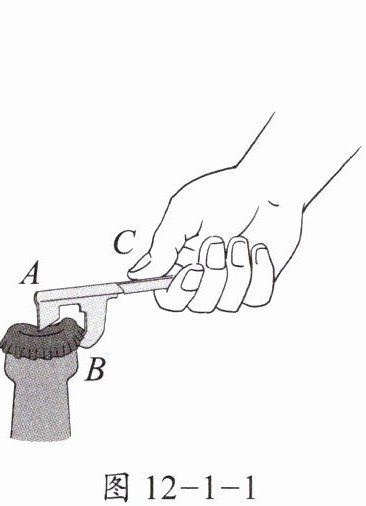

2. 如图12-1-1所示是使用开瓶器开瓶盖的情景，当手用力向上打开瓶盖时，可以把开瓶扳手视为杠杆，这时杠杆的支点是
A
(填“A”“B”或“C”)点。请用力的示意图画出杠杆所受的动力F₁、阻力F₂以及动力臂l₁。答案
A
解析
【解析】
根据杠杆支点的定义，支点是杠杆绕着转动的固定点。使用开瓶器开瓶盖时，开瓶器绕A点转动，故支点为A点。动力是手对C点向上的作用力F₁，阻力是瓶盖对B点向下的作用力F₂；从支点A向F₁的作用线作垂线段，该垂线段即为动力臂l₁。
【答案】
A；力的示意图：过C点向上画带箭头的线段表示F₁，过B点向下画带箭头的线段表示F₂，从A点向F₁的作用线作垂线段并标注l₁。
【知识点】
杠杆的五要素；力的示意图
【点评】
本题考查杠杆支点的判断及力与力臂的画法，需明确杠杆各要素的定义，掌握力臂的正确画法。
【难度系数】
0.6
根据杠杆支点的定义，支点是杠杆绕着转动的固定点。使用开瓶器开瓶盖时，开瓶器绕A点转动，故支点为A点。动力是手对C点向上的作用力F₁，阻力是瓶盖对B点向下的作用力F₂；从支点A向F₁的作用线作垂线段，该垂线段即为动力臂l₁。
【答案】
A；力的示意图：过C点向上画带箭头的线段表示F₁，过B点向下画带箭头的线段表示F₂，从A点向F₁的作用线作垂线段并标注l₁。
【知识点】
杠杆的五要素；力的示意图
【点评】
本题考查杠杆支点的判断及力与力臂的画法，需明确杠杆各要素的定义，掌握力臂的正确画法。
【难度系数】
0.6

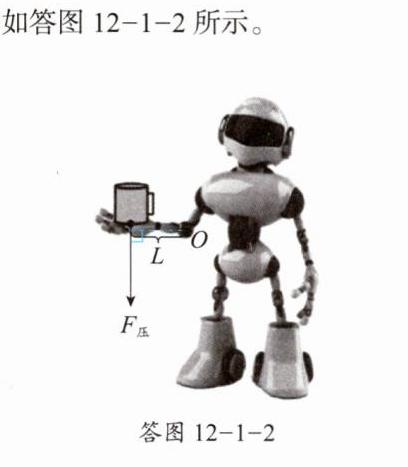

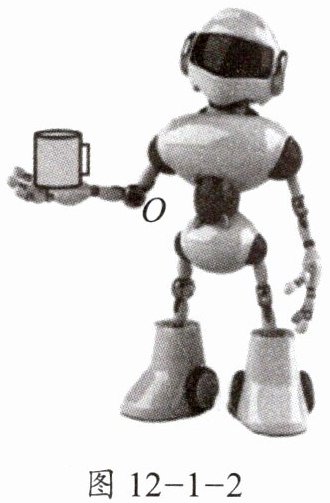

3. 随着科技的不断进步，机器人开始走进人们的生活。如图12-1-2所示，机器人托着茶杯处于静止状态。请你画出茶杯对机器人手的压力Fₚ及其力臂L（以机器人手肘O点为支点）。
答案
解析
【解析】
1. 画压力$F_{压}$：压力的作用点在机器人手与茶杯的接触处，过作用点作垂直于机器人手向下的力，即为茶杯对机器人手的压力$F_{压}$；
2. 画力臂$L$：以O为支点，从支点O向压力$F_{压}$的作用线作垂线段，该垂线段就是力臂$L$。
【答案】
按照上述步骤作图，画出垂直于手向下的压力$F_{压}$，以及从O点到压力作用线的垂线段力臂$L$。
【知识点】
压力的画法、力臂的画法
【点评】
本题考查压力与力臂的规范作图，需明确压力方向垂直于接触面，力臂是支点到力的作用线的垂直距离，作图时要保证线条规范、标注清晰。
【难度系数】
0.6
1. 画压力$F_{压}$：压力的作用点在机器人手与茶杯的接触处，过作用点作垂直于机器人手向下的力，即为茶杯对机器人手的压力$F_{压}$；
2. 画力臂$L$：以O为支点，从支点O向压力$F_{压}$的作用线作垂线段，该垂线段就是力臂$L$。
【答案】
按照上述步骤作图，画出垂直于手向下的压力$F_{压}$，以及从O点到压力作用线的垂线段力臂$L$。
【知识点】
压力的画法、力臂的画法
【点评】
本题考查压力与力臂的规范作图，需明确压力方向垂直于接触面，力臂是支点到力的作用线的垂直距离，作图时要保证线条规范、标注清晰。
【难度系数】
0.6

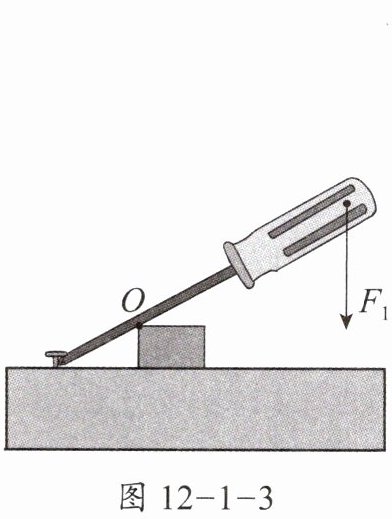

4. 如图12-1-3所示，画出用起子撬图钉的动力F₁的力臂l₁。
答案
解析
【解析】
1. 确定支点O；
2. 延长动力$F_1$的作用线（用虚线）；
3. 过支点O作动力$F_1$作用线的垂线段，标注为$l_1$，该垂线段即为动力$F_1$的力臂。
【答案】
如图所示（过支点O作$F_1$作用线的垂线段，标注$l_1$）
【知识点】
力臂的画法、杠杆的五要素
【点评】
本题考查力臂的正确画法，明确力臂是支点到力的作用线的垂直距离是解题关键。
【难度系数】
0.7
1. 确定支点O；
2. 延长动力$F_1$的作用线（用虚线）；
3. 过支点O作动力$F_1$作用线的垂线段，标注为$l_1$，该垂线段即为动力$F_1$的力臂。
【答案】
如图所示（过支点O作$F_1$作用线的垂线段，标注$l_1$）
【知识点】
力臂的画法、杠杆的五要素
【点评】
本题考查力臂的正确画法，明确力臂是支点到力的作用线的垂直距离是解题关键。
【难度系数】
0.7

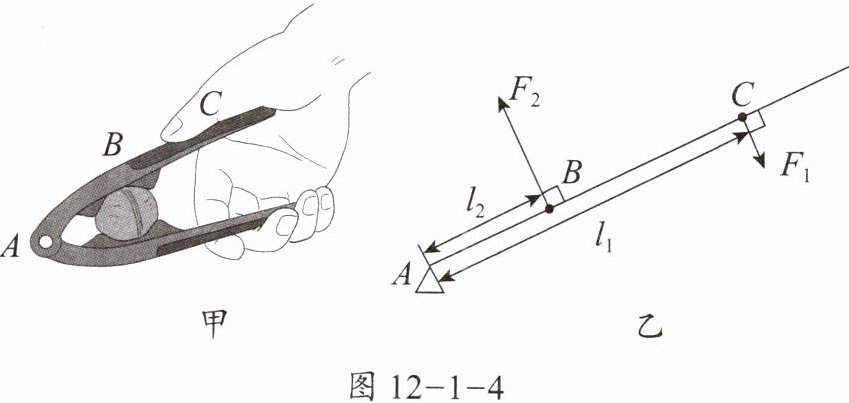

5. 如图12-1-4甲所示，用核桃钳夹核桃时，用力握紧手柄即可夹碎核桃。将上部的手柄ABC简化为如图12-1-4乙所示的杠杆，若F₁=20N，l₁=10cm，l₂=4cm，忽略杠杆自身所受的重力，则F₂的大小为
50
N。答案
50
解析
【解析】
根据杠杆的平衡条件$F_1l_1=F_2l_2$，可得：
$F_2=\frac{F_1l_1}{l_2}=\frac{20N×10cm}{4cm}=50N$
【答案】
50
【知识点】
杠杆的平衡条件
【点评】
本题考查杠杆平衡条件的应用，需准确识别动力、阻力及对应力臂，代入公式计算即可。
【难度系数】
0.8
根据杠杆的平衡条件$F_1l_1=F_2l_2$，可得：
$F_2=\frac{F_1l_1}{l_2}=\frac{20N×10cm}{4cm}=50N$
【答案】
50
【知识点】
杠杆的平衡条件
【点评】
本题考查杠杆平衡条件的应用，需准确识别动力、阻力及对应力臂，代入公式计算即可。
【难度系数】
0.8
