2026年综合活动手册九年级物理上册沪教版54制第29页答案

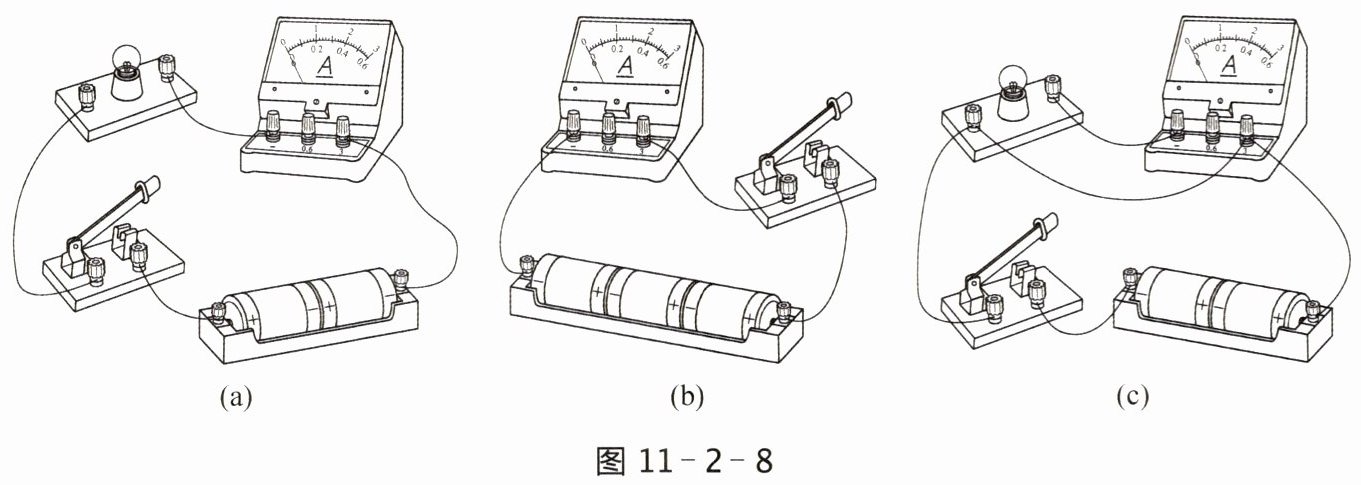

(1) 图11-2-8(a)中电流表的连接错误是
电流表接反了，电流从“－”接线柱流入，从“＋”接线柱流出了
。
(2) 图11-2-8(b)中电流表的连接错误是
电流表直接连接在电源的两极
。
(3) 图11-2-8(c)中电流表的连接错误是
电流表和小灯泡没有接入电路中，电源被短路
。

图11-2-8

答案

（1）电流表接反了，电流从“－”接线柱流入，从“＋”接线柱流出了 （2）电流表直接连接在电源的两极 （3）电流表和小灯泡没有接入电路中，电源被短路。
用电流传感器测量电流。
（1）观察电流传感器，描述该电流传感器的测量范围。
（2）根据表11-2-1中电流传感器的使用说明，尝试使用电流传感器测量电流。

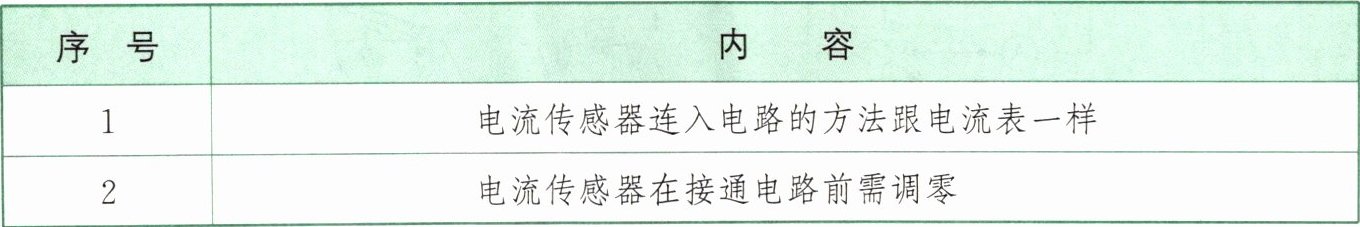

表11-2-1
| 序号 | 内容 |
| ---- | ---- |
| 1 | 电流传感器入电路的方法跟电流表一样 |
| 2 | 电流传感器在接通电路前需调零 |

答案

用电流传感器测量电流部分:以实际测量为准。
