6. 在“测量小灯泡的电阻”实验中,选用的器材有:两节新干电池、正常发光电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线.

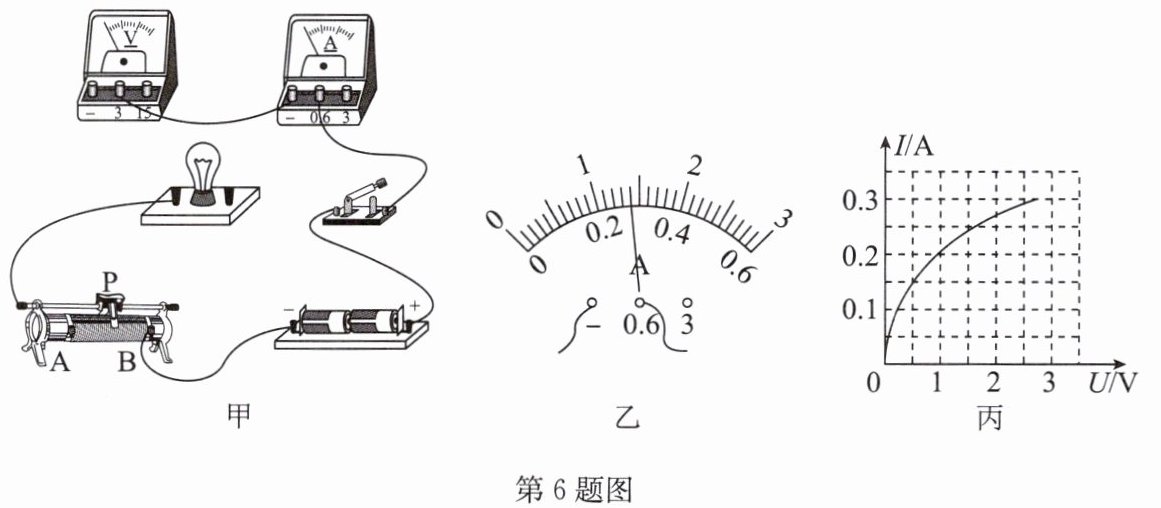

(1)请用笔画线代替导线,将图甲中的实物电路连接完整.
(2)正确连接好电路,闭合开关前,滑动变阻器的滑片应置于(填“A”或“B”)端.
(3)闭合开关,发现小灯泡不发光,电压表无示数,电流表有示数,造成这一现象的原因可能是(选填字母代号).
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器断路
(4)排除故障后,移动滑片P,某次实验时,电压表的示数为2.5V,电流表的示数如图乙所示,则通过小灯泡的电流为A,小灯泡正常发光时的电阻约为Ω(结果保留一位小数).
(5)经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的$I-U$图像如图丙所示,通过分析图像,写出一条你发现的结论:.

(1)如答图所示
(2)A
(3)B
(4)0.28 8.9
(5)小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)

【分析】
我们可以逐问梳理解题思路：
1. 第(1)问：先明确电路的连接要求，本实验是串联电路，电流表要串联在电路里，电压表要并联在小灯泡两端，电源是两节干电池总电压3V，小灯泡额定电压2.5V，所以电压表选0~3V量程，按照“正进负出”的原则补全接线即可。
2. 第(2)问：闭合开关前滑动变阻器要调到接入阻值最大的位置，观察滑动变阻器的下接线柱接的是B端，滑片离下接线柱最远的A端就是阻值最大的位置。
3. 第(3)问：电流表有示数说明电路是通路，电压表无示数、灯泡不亮，逐个排除选项：电流表短路的话电流表不会有示数，滑动变阻器断路的话整个电路断开电流表也没示数，只有小灯泡短路符合所有现象。
4. 第(4)问：电流表选的是0~0.6A量程，分度值是0.02A，读出对应电流后用欧姆定律R=U/I计算灯泡正常发光的电阻即可。
5. 第(5)问：观察I-U图像是曲线，不是过原点的直线，说明电压和电流的比值不是定值，就能得出对应的结论。
【解析】
(1) 补全电路：将小灯泡未接线的一侧接线柱与电压表的3V量程接线柱相连，同时保证小灯泡串联接入电路，电压表并联在小灯泡两端，符合实验电路要求。
(2) 闭合开关前滑动变阻器滑片置于最大阻值处，本电路滑动变阻器下接线柱接B端，滑片移到A端时接入电阻丝长度最长，阻值最大，因此填A。
(3) 选项分析：
A. 电流表短路时电流表示数为0，不符合题意；
B. 小灯泡短路，电路为通路，电流表有示数，电压表相当于测导线电压示数为0，小灯泡不发光，符合题意；
C. 滑动变阻器断路，整个电路断开，电流表无示数，不符合题意；
因此选B。
(4) 电流表选用0~0.6A量程，分度值0.02A，指针指向0.28A；根据欧姆定律计算电阻：$R=\frac{U}{I}=\frac{2.5V}{0.28A}\approx8.9\Omega$。
(5) 从I-U图像可以看出，图像不是直线，小灯泡的电流随电压增大的增速变慢，说明小灯泡两端电压与通过电流的比值不是定值，即小灯泡的电阻随温度升高而变大，电阻是变化的。
【答案】
(1)
(2) A
(3) B
(4) 0.28；8.9
(5) 小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)
【知识点】
滑动变阻器的使用；欧姆定律计算；灯丝电阻特性
【点评】
本题是电学测量小灯泡电阻的经典基础实验题，覆盖了电路连线、实验操作规范、故障判断、电表读数、数据计算、图像分析多个核心考点，侧重考查学生对基础实验的掌握程度，整体难度不高，需要学生理清电路逻辑就能顺利作答。
【难度系数】
0.7
