3. (★★)(双选)学生在使用电压表测电压时,下列做法错误的是【
A.将电压表与被测用电器串联
B.所选量程的最大值必须大于被测电路两端的电压
C.不能估计出被测电压的大小时,用较小的量程进行试触
D.应该使负接线柱靠近电源的负极,正接线柱靠近电源的正极
AC
】A.将电压表与被测用电器串联
B.所选量程的最大值必须大于被测电路两端的电压
C.不能估计出被测电压的大小时,用较小的量程进行试触
D.应该使负接线柱靠近电源的负极,正接线柱靠近电源的正极
答案
AC
解析
A. 电压表内阻很大，应与被测用电器并联，若串联会导致电路近似开路，错误。
B. 所选量程的最大值应大于被测电压，否则可能损坏电压表，此说法正确，但题目要求选错误的做法，因此不是本题答案（为正确操作，不符合题意）。
C. 不能估计被测电压大小时，应选择较大量程试触，而非较小量程，否则可能损坏电压表，错误。
D. 电压表使用时，应使负接线柱靠近电源负极，正接线柱靠近电源正极，确保极性正确，此说法正确（为正确操作，不符合题意）。
B. 所选量程的最大值应大于被测电压，否则可能损坏电压表，此说法正确，但题目要求选错误的做法，因此不是本题答案（为正确操作，不符合题意）。
C. 不能估计被测电压大小时，应选择较大量程试触，而非较小量程，否则可能损坏电压表，错误。
D. 电压表使用时，应使负接线柱靠近电源负极，正接线柱靠近电源正极，确保极性正确，此说法正确（为正确操作，不符合题意）。
4. (★★)在“用电压表测量电压”的实验中,小明某次测量时电压表的表盘如图 11.5 - 2 所示。若他选用的是$0\sim3V$量程,则分度值是
0.1
$V$,此时的示数为1.7
$V$；若他选用的是$0\sim15V$量程,则分度值是0.5
$V$,此时的示数是8.5
$V$。可见,电压表指针偏转角度相同时,电压表大量程的示数是小量程示数的5
倍。答案
0.1；1.7；0.5；8.5；5
解析
对于0~3V量程，表盘共3大格，每大格1V，分10小格，分度值0.1V，指针指在1大格加7小格，示数1.7V；对于0~15V量程，表盘共3大格，每大格5V，分10小格，分度值0.5V，指针位置相同，示数8.5V；大量程示数8.5V是小量程1.7V的5倍。

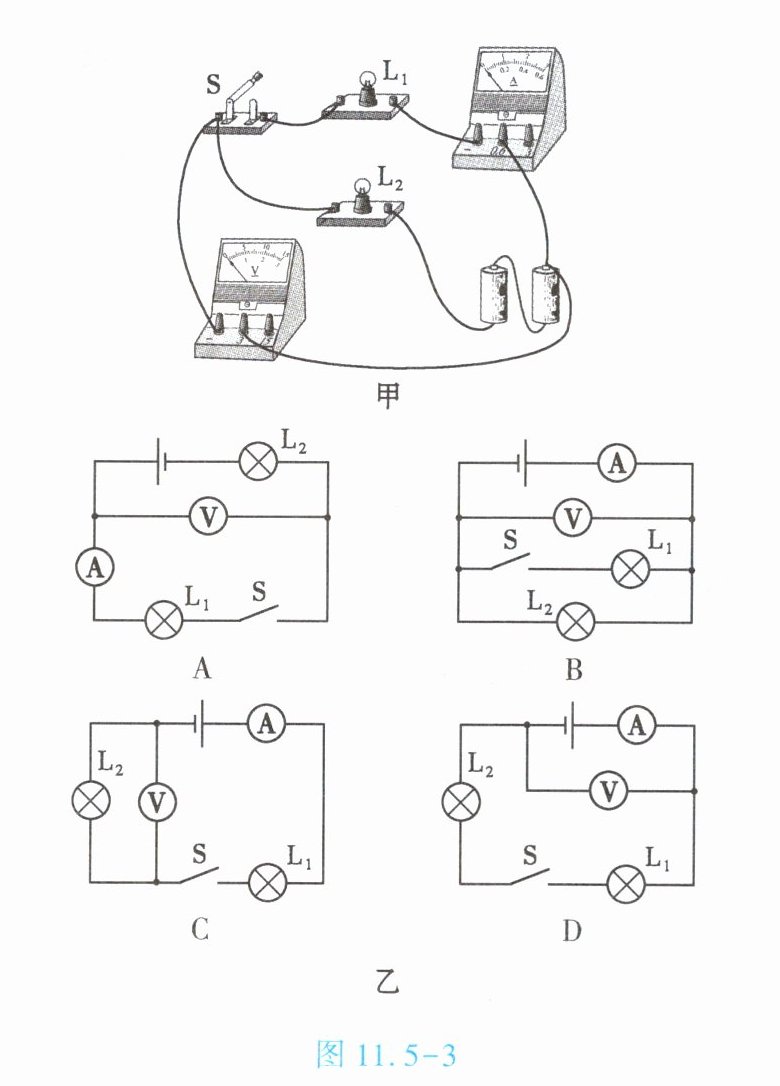

5. (★★)如图 11.5 - 3 甲所示的电路,与之对应的电路图是图 11.5 - 3 乙中的【】
答案
A
1. (★★)关于电压,下列说法错误的是【
A.电压是电路中形成电流的原因
B.只要电路两端有电压,电路中就一定有电流
C.电路中有电流时,电路两端就一定有电压
D.电源是提供电压的装置
B
】A.电压是电路中形成电流的原因
B.只要电路两端有电压,电路中就一定有电流
C.电路中有电流时,电路两端就一定有电压
D.电源是提供电压的装置
答案
B
解析
电压是形成电流的原因，电路中有电流必须满足两个条件：一是电路两端有电压，二是电路是通路。A选项正确；电路两端有电压，但电路若断开，电路中无电流，B选项错误；电路中有电流，说明电路两端一定有电压且电路通路，C选项正确；电源的作用是提供电压，D选项正确。
2. (★★)下列说法正确的是【
A.手机电池的电压为$220V$
B.家庭电路中常用电压为$380V$
C.手电筒内的每节电池的电压通常为$1.5V$
D.电压换算关系为$1kV = 10^{3}mV$
C
】A.手机电池的电压为$220V$
B.家庭电路中常用电压为$380V$
C.手电筒内的每节电池的电压通常为$1.5V$
D.电压换算关系为$1kV = 10^{3}mV$
答案
C
解析
手机电池电压通常为$3.7V$或$4.2V$（锂电池），远低于$220V$，故A错误；家庭电路电压为$220V$，$380V$是工业动力电电压，故B错误；手电筒常用干电池，每节干电池电压为$1.5V$，故C正确；电压换算关系为$1kV=10^6mV$，而非$10^3mV$，故D错误。

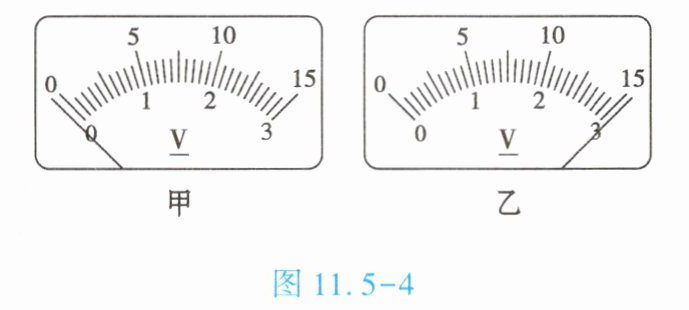

3. (★★)某同学在用电压表测电压前,已将指针调到“0”刻度线处,第一次将电压表接入电路时,指针偏转情况如图 11.5 - 4 甲所示,这是因为
电压表正负接线柱接反
；纠正错误后第二次把电压表接入电路时,指针偏转情况如图 11.5 - 4 乙所示,这是因为所选量程太小
,应该换用较大量程
。答案
电压表正负接线柱接反；所选量程太小；换用较大量程
解析
甲图指针反向偏转，是因为电压表正负接线柱接反；乙图指针偏转过最大刻度，是因为所选量程太小，应该换用较大量程。
