活动四 安装直流电动机模型
直流电动机是利用在里受力转动的原理制成的。它工作时可以将能主要转化成能。它在生活中的应用有。
组装时与之间的间隙也要适中。调整转子,使两个电刷分别与一个换向器半环接触,要注意防止两个电刷同时接触同一个换向器半环而造成短路。
思考：
(1)如何改变电动机的转向？

(2)如何改变电动机的转速？

通电线圈；磁场；电；机械；电风扇（合理即可）；转子；定子；(1)改变电流方向或改变磁场方向；(2)改变电流大小或改变磁场强弱。

直流电动机的工作原理是磁场对电流的作用，即通电线圈在磁场中受力转动。工作时电能主要转化为机械能。生活中应用有电风扇等。组装时，转子与定子之间间隙要适中。改变转向可通过改变电流方向或磁场方向；改变转速可通过改变电流大小或磁场强弱。

1. 下列装置中利用磁场对电流的作用原理制成的是()
A.电磁铁
B.电风扇中的电动机
C.电饭锅
D.电铃

B

本题考察的是对磁场对电流作用的理解以及其在日常生活中的应用。我们需要分析每个选项，判断其是否利用了磁场对电流的作用原理。
A选项，电磁铁，是利用电流的磁效应来工作的，即电流通过导线产生的磁场使铁芯磁化，形成电磁铁，并非直接利用磁场对电流的作用，所以A错误。
B选项，电风扇中的电动机，是利用磁场对电流的作用原理来工作的。当电流通过电动机的线圈时，线圈在磁场中受到力的作用而旋转，从而带动电风扇的叶片旋转，产生风，所以B正确。
C选项，电饭锅，是利用电流的热效应来工作的，即电流通过电饭锅的发热元件产生热量，使食物加热煮熟，并非利用磁场对电流的作用，所以C错误。
D选项，电铃，是利用电流的磁效应和机械碰撞原理来工作的，即电流通过电磁铁产生磁场，吸引铁片敲击铃铛发声，并非直接利用磁场对电流的作用，所以D错误。

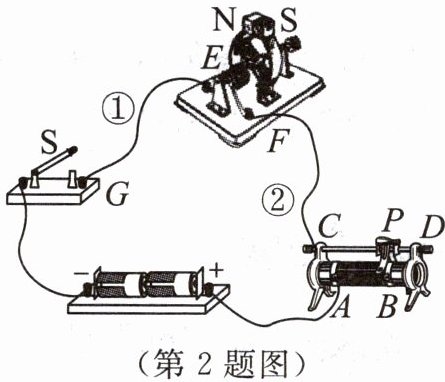

2. 小明把安装完成的直流电动机模型接入如图所示的电路中,闭合开关并调节滑动变阻器,电动机正常转动。若要改变电动机转动方向,下列做法中无效的是()


A.只对调电源的正、负极
B.只对调磁体的N、S极
C.同时对调电源的正、负极和磁体的N、S极
D.导线①改接G、F点,导线②改接C、E点

C

本题可根据直流电动机的工作原理，结合影响电动机转动方向的因素来逐一分析各选项。
直流电动机是根据通电线圈在磁场中受力转动的原理制成的，其转动方向与电流方向和磁场方向有关，改变电流方向或改变磁场方向都可以改变电动机的转动方向，若同时改变电流方向和磁场方向，电动机的转动方向不变。
选项A：只对调电源的正、负极，会使通过电动机线圈的电流方向发生改变，根据上述原理，电动机的转动方向会改变，该选项不符合题意。
选项B：只对调磁体的N、S极，会使磁场方向发生改变，电动机的转动方向也会改变，该选项不符合题意。
选项C：同时对调电源的正、负极和磁体的N、S极，电流方向和磁场方向都改变了，根据原理可知，电动机的转动方向不变，该选项符合题意。
选项D：导线①改接G、F点，导线②改接C、E点，会使通过电动机线圈的电流方向发生改变，电动机的转动方向会改变，该选项不符合题意。

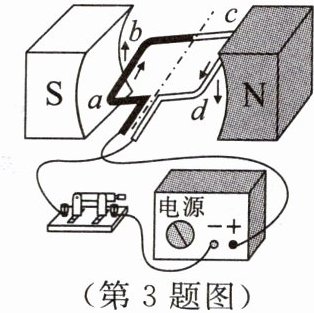

3. 如图所示,线圈转过平衡位置时,若不改变电流的方向,则线圈()

A.立即停止转动
B.立即反转并一直转下去
C.按原方向一直转下去
D.在平衡位置附近摆动几下才停下来

D

线圈转过平衡位置时，如果不改变电流方向，线圈中的受力方向不变。
由于此时线圈受力与运动方向相反，线圈会减速并在平衡位置附近摆动几下，最终由于摩擦和阻力停下来。
