1. 以下是某同学列出“伏安法测电阻”实验的几点注意事项,其中不必要的是( )。
A.在连接电路过程中,开关始终是断开的
B.连接电路必须从电源正极开始,开关应靠近电源正极
C.使用电流表和电压表前要选择合适的量程
D.开关闭合前,先将滑动变阻器接入电路的电阻调到最大
A.在连接电路过程中,开关始终是断开的
B.连接电路必须从电源正极开始,开关应靠近电源正极
C.使用电流表和电压表前要选择合适的量程
D.开关闭合前,先将滑动变阻器接入电路的电阻调到最大
答案
B
解析
【解析】
A选项：连接电路过程中开关断开，可防止电路短路损坏元件，是必要操作；
B选项：连接电路时，从电源正极或负极开始均可，开关位置无需必须靠近电源正极，只要能控制电路即可，该注意事项不必要；
C选项：使用电表前选择合适量程，能避免损坏电表并保证测量准确，是必要操作；
D选项：开关闭合前将滑动变阻器阻值调至最大，可保护电路，是必要操作。因此不必要的是B选项。
【答案】
B
【知识点】
伏安法测电阻、电路连接注意事项
【点评】
本题考查伏安法测电阻实验的操作规范，需明确各操作的目的，判断操作的必要性，强化对实验安全及正确操作的认知。
【难度系数】
0.7
A选项：连接电路过程中开关断开，可防止电路短路损坏元件，是必要操作；
B选项：连接电路时，从电源正极或负极开始均可，开关位置无需必须靠近电源正极，只要能控制电路即可，该注意事项不必要；
C选项：使用电表前选择合适量程，能避免损坏电表并保证测量准确，是必要操作；
D选项：开关闭合前将滑动变阻器阻值调至最大，可保护电路，是必要操作。因此不必要的是B选项。
【答案】
B
【知识点】
伏安法测电阻、电路连接注意事项
【点评】
本题考查伏安法测电阻实验的操作规范，需明确各操作的目的，判断操作的必要性，强化对实验安全及正确操作的认知。
【难度系数】
0.7
2. “伏安法测电阻”的原理为________。测量定值电阻时,为了减小测量误差,应进行的操作是________。
答案
$R=\frac{U}{I}$
多次测量求平均值
多次测量求平均值
解析
【解析】
伏安法测电阻的原理是欧姆定律的变形公式$R=\frac{U}{I}$；定值电阻的阻值相对稳定，为减小测量误差，应进行多次测量并求平均值。
【答案】
$R=\frac{U}{I}$；多次测量求平均值
【知识点】
伏安法测电阻、减小实验误差、欧姆定律应用
【点评】
本题为电学实验基础题，考查伏安法测电阻的核心原理与减小误差的常规操作，需牢记相关知识点。
【难度系数】
0.9
伏安法测电阻的原理是欧姆定律的变形公式$R=\frac{U}{I}$；定值电阻的阻值相对稳定，为减小测量误差，应进行多次测量并求平均值。
【答案】
$R=\frac{U}{I}$；多次测量求平均值
【知识点】
伏安法测电阻、减小实验误差、欧姆定律应用
【点评】
本题为电学实验基础题，考查伏安法测电阻的核心原理与减小误差的常规操作，需牢记相关知识点。
【难度系数】
0.9

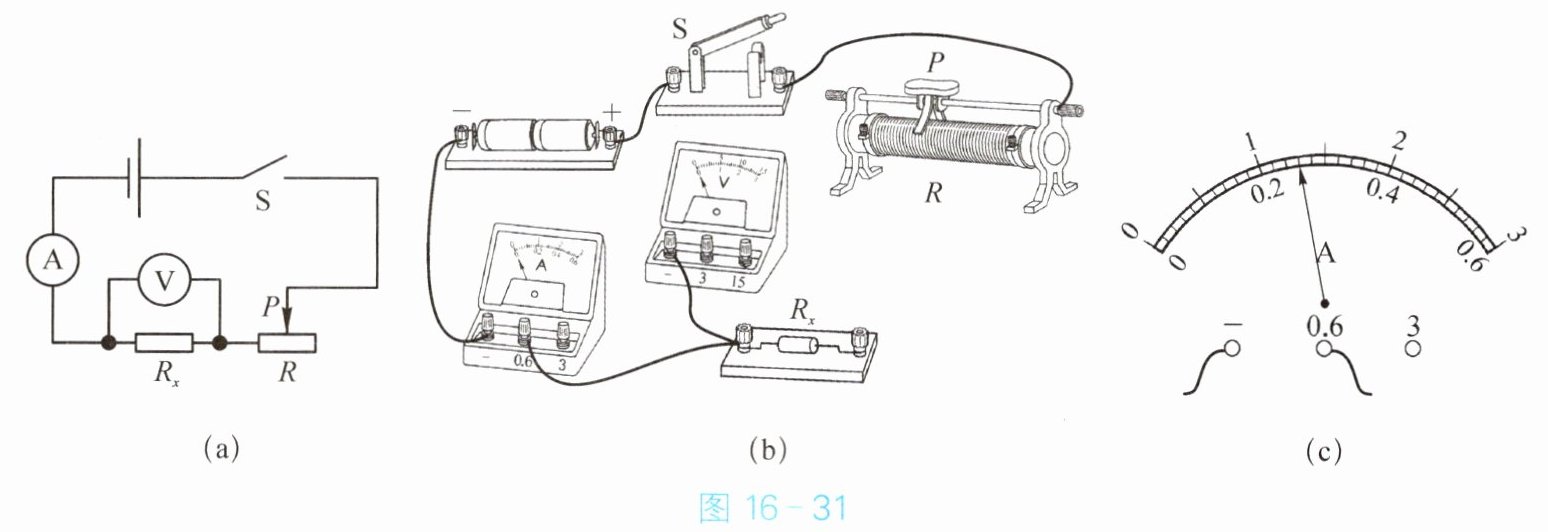

3. 在测量定值电阻 $ R_x $ 的阻值实验中,实验器材有待测电阻 $ R_x $、两节新的干电池、电压表、电流表、滑动变阻器、开关以及若干导线。设计的实验电路图如图 16 - 31(a) 所示。
(1)请根据图 16 - 31(a) 中的电路图,用笔画线表示导线,将图 16 - 31(b) 中的实物电路连接完整(导线不可交叉)。
(2)连接好电路后,闭合开关,移动滑片 $ P $,当电压表的示数为 $ 1.3 \, V $ 时,电流表的示数如图 16 - 31(c) 所示,为________ $ A $,可知定值电阻 $ R_x $ 的阻值为________ $ \Omega $。
(1)请根据图 16 - 31(a) 中的电路图,用笔画线表示导线,将图 16 - 31(b) 中的实物电路连接完整(导线不可交叉)。
(2)连接好电路后,闭合开关,移动滑片 $ P $,当电压表的示数为 $ 1.3 \, V $ 时,电流表的示数如图 16 - 31(c) 所示,为________ $ A $,可知定值电阻 $ R_x $ 的阻值为________ $ \Omega $。
答案
0.26
5
解析
【解析】
(1) 根据电路图(a)的连接方式，滑动变阻器与$R_x$串联，电压表并联在$R_x$两端。实物连接时，将滑动变阻器的左下接线柱与$R_x$的右接线柱相连，电压表的负接线柱与$R_x$的左接线柱相连，连接图如参考答案所示。
(2) 电流表选用0~0.6A量程，分度值为0.02A，由图(c)可知指针指向0.26A，故电流表示数为0.26A；根据欧姆定律$R=\frac{U}{I}$，代入$U=1.3V$、$I=0.26A$，可得$R_x=\frac{1.3V}{0.26A}=5\Omega$。
【答案】
(1) 实物连接见参考答案图；
(2) $\boldsymbol{0.26}$；$\boldsymbol{5}$
【知识点】
伏安法测电阻；欧姆定律应用；电流表读数
【点评】
本题为伏安法测电阻的基础实验题，考查了实物电路连接、电表读数及欧姆定律的计算，需掌握电学实验的基本操作与规律应用。
【难度系数】
0.7
(1) 根据电路图(a)的连接方式，滑动变阻器与$R_x$串联，电压表并联在$R_x$两端。实物连接时，将滑动变阻器的左下接线柱与$R_x$的右接线柱相连，电压表的负接线柱与$R_x$的左接线柱相连，连接图如参考答案所示。
(2) 电流表选用0~0.6A量程，分度值为0.02A，由图(c)可知指针指向0.26A，故电流表示数为0.26A；根据欧姆定律$R=\frac{U}{I}$，代入$U=1.3V$、$I=0.26A$，可得$R_x=\frac{1.3V}{0.26A}=5\Omega$。
【答案】
(1) 实物连接见参考答案图；
(2) $\boldsymbol{0.26}$；$\boldsymbol{5}$
【知识点】
伏安法测电阻；欧姆定律应用；电流表读数
【点评】
本题为伏安法测电阻的基础实验题，考查了实物电路连接、电表读数及欧姆定律的计算，需掌握电学实验的基本操作与规律应用。
【难度系数】
0.7

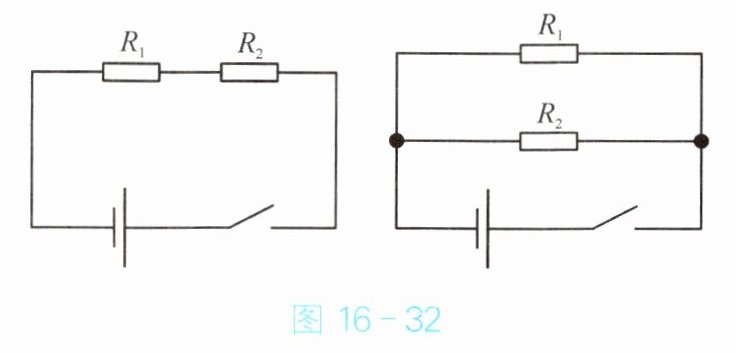

4. 如图 16 - 32 所示,电源电压不变,$ R_1 $ 为 $ 6 \, \Omega $,$ R_2 $ 为 $ 12 \, \Omega $,则 $ R_1 $ 和 $ R_2 $ 串联后的总电阻为________ $ \Omega $,并联后的总电阻为________ $ \Omega $。
答案
18
4
4
解析
【解析】
1. 串联总电阻计算：根据串联电阻的特点，总电阻等于各串联电阻之和，即 $ R_{\mathrm{串}} = R_1 + R_2 = 6\,\Omega + 12\,\Omega = 18\,\Omega $。
2. 并联总电阻计算：根据并联电阻的计算公式 $ \frac{1}{R_{\mathrm{并}}} = \frac{1}{R_1} + \frac{1}{R_2} $，代入数据得 $ \frac{1}{R_{\mathrm{并}}} = \frac{1}{6\,\Omega} + \frac{1}{12\,\Omega} = \frac{2 + 1}{12\,\Omega} = \frac{1}{4\,\Omega} $，解得 $ R_{\mathrm{并}} = 4\,\Omega $。
【答案】
18；4
【知识点】
串联电阻计算、并联电阻计算
【点评】
本题考查串并联电阻的基本计算，需牢记串并联电阻的计算公式，准确代入数据进行运算，属于基础题型。
【难度系数】
0.8
1. 串联总电阻计算：根据串联电阻的特点，总电阻等于各串联电阻之和，即 $ R_{\mathrm{串}} = R_1 + R_2 = 6\,\Omega + 12\,\Omega = 18\,\Omega $。
2. 并联总电阻计算：根据并联电阻的计算公式 $ \frac{1}{R_{\mathrm{并}}} = \frac{1}{R_1} + \frac{1}{R_2} $，代入数据得 $ \frac{1}{R_{\mathrm{并}}} = \frac{1}{6\,\Omega} + \frac{1}{12\,\Omega} = \frac{2 + 1}{12\,\Omega} = \frac{1}{4\,\Omega} $，解得 $ R_{\mathrm{并}} = 4\,\Omega $。
【答案】
18；4
【知识点】
串联电阻计算、并联电阻计算
【点评】
本题考查串并联电阻的基本计算，需牢记串并联电阻的计算公式，准确代入数据进行运算，属于基础题型。
【难度系数】
0.8
