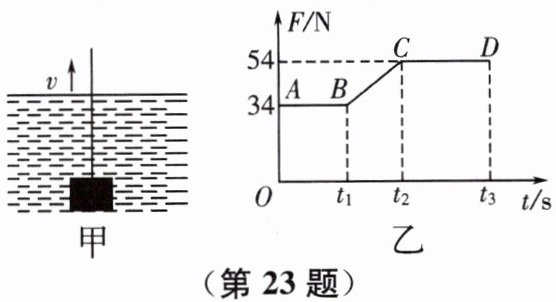

23. 如图甲所示,长方体金属块在细绳竖直向上的拉力作用下,从水中开始一直竖直向上做匀速直线运动,上升到离水面一定的高度处。如图乙是绳子拉力$ F $随时间$ t $变化的图像,$ g $取$ 10\ \mathrm{N/kg} $。根据图像信息,下列判断中正确的是 （）

A.该金属块重力的大小为$ 34\ \mathrm{N} $
B.浸没在水中的金属块受到的浮力大小是$ 20\ \mathrm{N} $
C.在$ t_1 $至$ t_2 $时间段,金属块在水中受到的浮力逐渐增大
D.该金属块的密度是$ 3.4× 10^3\ \mathrm{kg/m}^3 $

23. B

三、解答题

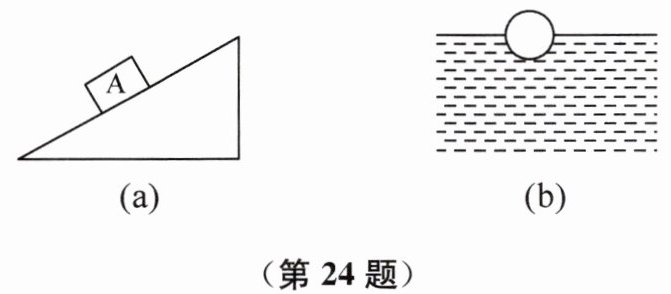

24. 按要求作图。
（1）请在图(a)中画出木块 A 对斜面的压力。
（2）请在图(b)中画出木球所受到的浮力。

（1）在图(a)中，从木块A与斜面的接触点，垂直斜面向下画带箭头的线段，标注F压；（2）在图(b)中，从木球的重心，竖直向上画带箭头的线段，标注F浮。

（1）木块A对斜面的压力作用点在斜面与木块A的接触面上，方向垂直斜面向下，据此画出压力的示意图；（2）木球漂浮时，浮力方向竖直向上，作用点在木球的重心，据此画出浮力的示意图。

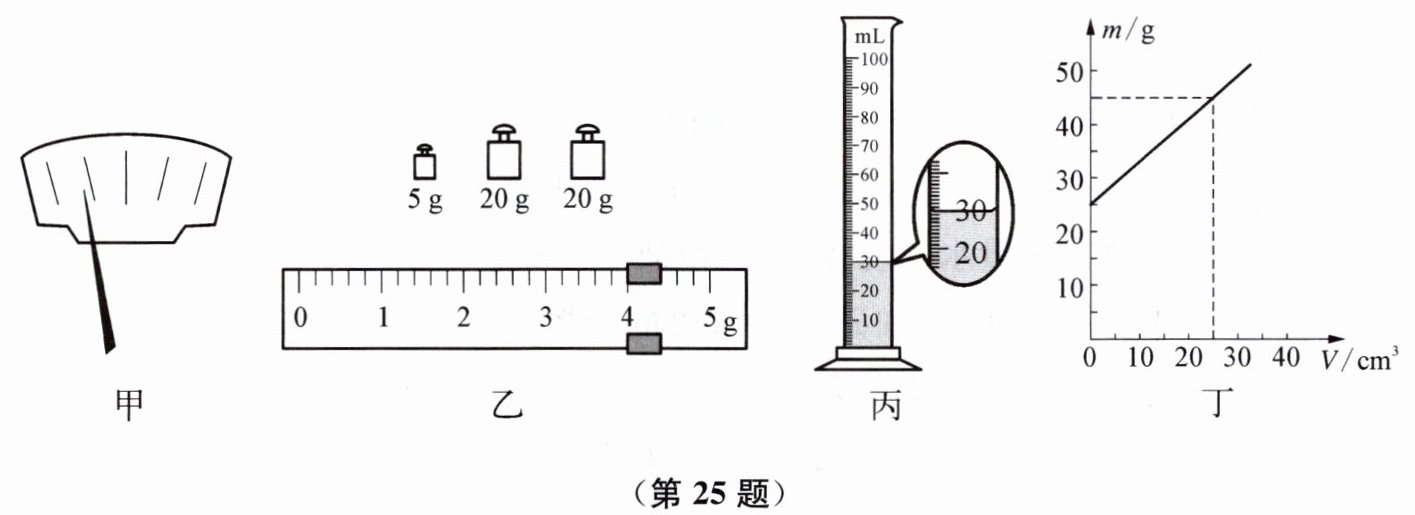

25. 为确定某种未知液体的“身份”，物理老师把这个任务交给了小明的实验小组，他们利用天平和量筒进行了多次测量。某次的操作如下：

（1）当把天平放在实验桌上时，指针出现了如图甲所示的情况，为了调节横梁平衡，应该把平衡螺母向（填“左”或“右”）调节。
（2）用天平测量液体的质量。当天平平衡时，放在右盘中的砝码大小和游码的位置如图乙所示，则称得烧杯和液体的质量为g。
（3）用量筒测量液体的体积。将烧杯中的液体全部倒入量筒中，液面达到的位置如图丙所示，则该液体的体积为mL。尽管体积测量方法正确，但大家在对实验过程及结果进行评估时，发现液体的体积测量值比它的实际值要（填“偏大”或“偏小”）。

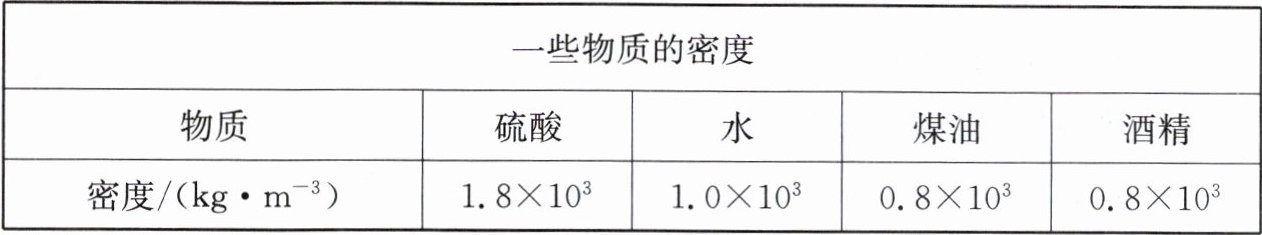

（4）他们对测量方法进行修正后，测出了几组数据，并根据测量结果作出了“$m-V$”图像，如图丁所示。由图像可知该液体的密度为$\mathrm{kg/m}^3$。通过查表可知该液体为。

25. (1)右 (2)49 (3)30 偏小 (4)0.8×10³ 煤油或酒精
