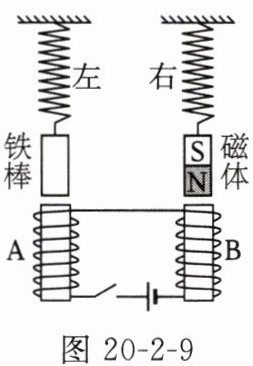

12. 如图20-2-9所示,闭合开关使螺线管通电,B螺线管的上端相当于磁体的
N
极,右边弹簧会缩短
(选填“伸长”“不变”或“缩短”)。答案
N 缩短
解析
【解析】
根据安培定则，电流从B螺线管的上端流入、下端流出，右手握住B螺线管，四指指向电流方向，大拇指所指的上端为N极；B螺线管上端为N极，与上方磁体的下端N极是同名磁极，相互排斥，因此右边弹簧会缩短。
【答案】
N 缩短
【知识点】
安培定则；磁极间的相互作用
【点评】
本题考查安培定则的应用与磁极间的相互作用规律，需结合电流方向判断螺线管磁极，再分析弹簧的受力变化。
【难度系数】
0.7
根据安培定则，电流从B螺线管的上端流入、下端流出，右手握住B螺线管，四指指向电流方向，大拇指所指的上端为N极；B螺线管上端为N极，与上方磁体的下端N极是同名磁极，相互排斥，因此右边弹簧会缩短。
【答案】
N 缩短
【知识点】
安培定则；磁极间的相互作用
【点评】
本题考查安培定则的应用与磁极间的相互作用规律，需结合电流方向判断螺线管磁极，再分析弹簧的受力变化。
【难度系数】
0.7

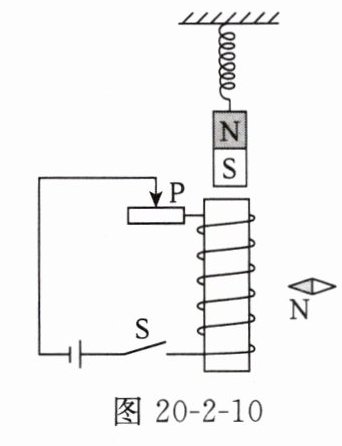

13. 如图20-2-10所示,S断开,小磁针静止时,N总是指向左侧,是因为它受到
地磁场
的作用,地球的北极在小磁针____左侧
(选填“左侧”或“右侧”)所指的方向附近；闭合开关S,条形磁体静止后,将滑动变阻器滑片P从左往右滑动的过程中,弹簧将____伸长
(选填“伸长”或“缩短”),小磁针N极向____下
(选填“上”或“下”)偏转。答案
地磁场 左侧 伸长 下
解析
【解析】
1. S断开时，小磁针静止时N指向左侧，是因为受到地磁场的作用；地球的北极是地磁南极，根据异名磁极相互吸引，小磁针N极指向地磁南极，因此地球的北极在小磁针左侧所指的方向附近。
2. 闭合开关S，根据安培定则可判断螺线管上端为N极，与条形磁体下端的S极相互吸引；滑动变阻器滑片P从左往右滑动时，滑动变阻器接入电路的电阻减小，电路中电流增大，螺线管磁性增强，对条形磁体的吸引力增大，弹簧将伸长。
3. 螺线管下端为S极，根据异名磁极相互吸引，小磁针N极向下偏转。
【答案】
地磁场 左侧 伸长 下
【知识点】
地磁场、安培定则、磁极间的相互作用
【点评】
本题综合考查地磁场、安培定则的应用以及磁极间的相互作用，需准确判断螺线管磁极，结合滑动变阻器的变化分析磁性强弱变化，综合性较强。
【难度系数】
0.6
1. S断开时，小磁针静止时N指向左侧，是因为受到地磁场的作用；地球的北极是地磁南极，根据异名磁极相互吸引，小磁针N极指向地磁南极，因此地球的北极在小磁针左侧所指的方向附近。
2. 闭合开关S，根据安培定则可判断螺线管上端为N极，与条形磁体下端的S极相互吸引；滑动变阻器滑片P从左往右滑动时，滑动变阻器接入电路的电阻减小，电路中电流增大，螺线管磁性增强，对条形磁体的吸引力增大，弹簧将伸长。
3. 螺线管下端为S极，根据异名磁极相互吸引，小磁针N极向下偏转。
【答案】
地磁场 左侧 伸长 下
【知识点】
地磁场、安培定则、磁极间的相互作用
【点评】
本题综合考查地磁场、安培定则的应用以及磁极间的相互作用，需准确判断螺线管磁极，结合滑动变阻器的变化分析磁性强弱变化，综合性较强。
【难度系数】
0.6
14. 如图20-2-11所示,闭合开关,通电螺线管的右端是
S
(选填“N”或“S”)极,此时在水平桌面上的条形磁体仍处于静止状态,条形磁体受到向左
(选填“左”或“右”)的摩擦力；若将滑动变阻器滑片向下滑动,条形磁体受到的摩擦力将变小
(选填“变大”“变小”或“不变”)。答案
S 左 变小
解析
【解析】
1. 根据安培定则，电流从螺线管左端流入，右手握住螺线管，四指指向电流方向，大拇指指向螺线管左端（N极），因此通电螺线管的右端是S极。
2. 条形磁体左端为S极，与螺线管右端S极同名磁极相互排斥，条形磁体受到向右的排斥力；由于条形磁体静止，根据二力平衡，摩擦力与排斥力方向相反，即向左。
3. 滑动变阻器滑片向下滑动时，接入电路的电阻变大，电路中电流变小，螺线管磁性减弱，对条形磁体的排斥力变小；条形磁体仍静止，摩擦力与排斥力大小相等，故摩擦力变小。
【答案】
S 左 变小
【知识点】
安培定则的应用；二力平衡的应用；电磁铁磁性强弱的影响因素
【点评】
本题综合考查安培定则、二力平衡条件以及电磁铁磁性强弱的影响因素，需要结合多个知识点逐步分析，注重知识的综合运用。
【难度系数】
0.6
1. 根据安培定则，电流从螺线管左端流入，右手握住螺线管，四指指向电流方向，大拇指指向螺线管左端（N极），因此通电螺线管的右端是S极。
2. 条形磁体左端为S极，与螺线管右端S极同名磁极相互排斥，条形磁体受到向右的排斥力；由于条形磁体静止，根据二力平衡，摩擦力与排斥力方向相反，即向左。
3. 滑动变阻器滑片向下滑动时，接入电路的电阻变大，电路中电流变小，螺线管磁性减弱，对条形磁体的排斥力变小；条形磁体仍静止，摩擦力与排斥力大小相等，故摩擦力变小。
【答案】
S 左 变小
【知识点】
安培定则的应用；二力平衡的应用；电磁铁磁性强弱的影响因素
【点评】
本题综合考查安培定则、二力平衡条件以及电磁铁磁性强弱的影响因素，需要结合多个知识点逐步分析，注重知识的综合运用。
【难度系数】
0.6
15. 1820年,安培在法国科学院的例会上做了一个有趣的实验。如图20-2-12所示,将螺线管沿东西方向水平悬挂起来,给螺线管通电,下列说法不正确的是(
A.通电螺线管B端为N极
B.通电螺线管外部磁场分布与条形磁体相似
C.螺线管通电会转动,是因为受到了地磁场的作用
D.螺线管通电会转动,最后停在南北方向上
A
)。A.通电螺线管B端为N极
B.通电螺线管外部磁场分布与条形磁体相似
C.螺线管通电会转动,是因为受到了地磁场的作用
D.螺线管通电会转动,最后停在南北方向上
答案
A
解析
【解析】
根据安培定则，右手握住螺线管，四指指向电流方向（A端流入，B端流出），大拇指指向A端，因此A端为N极，B端为S极，故A选项错误；通电螺线管外部磁场分布与条形磁体相似，B选项正确；通电螺线管会转动是因为受到地磁场的作用，最终会停在南北方向上，C、D选项正确。本题要求选不正确的，故选A。
【答案】
A
【知识点】
安培定则、通电螺线管的磁场、地磁场的作用
【点评】
本题考查安培定则的应用及通电螺线管与地磁场的相互作用，需熟练掌握安培定则判断磁极，理解地磁场对通电螺线管的影响。
【难度系数】
0.8
根据安培定则，右手握住螺线管，四指指向电流方向（A端流入，B端流出），大拇指指向A端，因此A端为N极，B端为S极，故A选项错误；通电螺线管外部磁场分布与条形磁体相似，B选项正确；通电螺线管会转动是因为受到地磁场的作用，最终会停在南北方向上，C、D选项正确。本题要求选不正确的，故选A。
【答案】
A
【知识点】
安培定则、通电螺线管的磁场、地磁场的作用
【点评】
本题考查安培定则的应用及通电螺线管与地磁场的相互作用，需熟练掌握安培定则判断磁极，理解地磁场对通电螺线管的影响。
【难度系数】
0.8

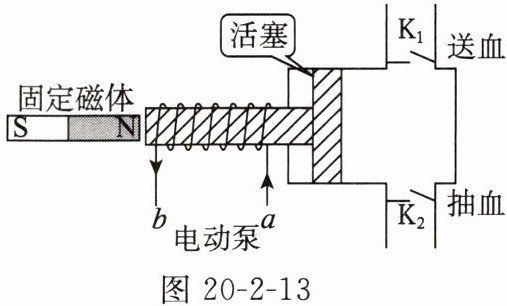

16. 心肺机用“电动泵”替代心脏,推动血液循环,“电动泵”的工作原理如图20-2-13所示,将线圈ab固定在活塞一端,利用其与固定磁体间的相互作用带动活塞运动,从而使血液定向流动。阀门$K_1、$$K_2$都只能单向开启,反向则封闭管路,当线圈中的电流从a流向b时,下列说法正确的是(
A.线圈周围有磁场和磁感线
B.线圈左端是N极
C.活塞将向左运动
D.此时“电动泵”处于送血状态
C
)。A.线圈周围有磁场和磁感线
B.线圈左端是N极
C.活塞将向左运动
D.此时“电动泵”处于送血状态
答案
C
解析
根据安培定则，电流从a流向b时，线圈左端为S极，右端为N极。固定磁体右侧为N极，同名磁极相互排斥，线圈右端（N极）与固定磁体N极排斥，活塞向左运动。此时K₁关闭，K₂开启，处于抽血状态。A选项中磁感线是假想曲线，并非真实存在；B选项线圈左端为S极；D选项此时非送血状态。
C
C
