1. (★★)如图 12W2 - 1 所示,电源电压恒为 6 V,当开关 S 闭合后,只有一只灯泡发光,且电压表的示数为 6 V,产生这一现象的原因可能是【
A.灯泡$ L_1$短路
B.灯泡$ L_2$短路
C.灯泡$ L_1$断路
D.灯泡$ L_2$断路
B
】A.灯泡$ L_1$短路
B.灯泡$ L_2$短路
C.灯泡$ L_1$断路
D.灯泡$ L_2$断路
答案
B
解析
电路中两灯泡串联，电压表测L1两端电压。电源电压6V，闭合开关后只有一只灯泡发光，说明电路为短路故障（断路时两灯均不发光）。电压表示数6V等于电源电压，表明L1两端电压为电源电压，故可能是与L1串联的L2短路，此时L2不发光，L1发光，电压表测L1电压为6V。
2. (★★)如图 12W2 - 2 所示,闭合开关 S 后,发现灯泡$ L_1$发光,但灯泡$ L_2$不发光,电压表的示数为零,此时可能是【
A.灯泡$ L_1$灯丝断了
B.灯泡$ L_2$灯丝断了
C.灯泡$ L_1$短路
D.灯泡$ L_2$短路
D
】A.灯泡$ L_1$灯丝断了
B.灯泡$ L_2$灯丝断了
C.灯泡$ L_1$短路
D.灯泡$ L_2$短路
答案
D
解析
闭合开关后，L₁发光说明电路为通路，排除A（L₁断则整个电路断路，两灯均不亮）；若L₂灯丝断（B），则电压表测电源电压应不为零，与题不符；若L₁短路（C），L₁不发光，与题中L₁发光矛盾；L₂短路（D）时，L₂不发光，电压表被短路示数为零，L₁正常发光，符合题意。
3. (★★★)如图 12W2 - 3 所示,闭合开关 S 后,灯泡$ L_1$和$ L_2$都发光,两电表均有示数。由于某只灯泡发生故障,两灯泡都熄灭,电流表示数变为零,电压表示数比原来还大。下列对电路和电路故障的分析正确的是【
A.灯泡$ L_1$和$ L_2$发光时,两灯并联
B.电压表测的是灯泡$ L_1$两端的电压
C.灯泡熄灭是由于灯泡$ L_2$断路
D.灯泡熄灭是由于灯泡$ L_2$短路
C
】A.灯泡$ L_1$和$ L_2$发光时,两灯并联
B.电压表测的是灯泡$ L_1$两端的电压
C.灯泡熄灭是由于灯泡$ L_2$断路
D.灯泡熄灭是由于灯泡$ L_2$短路
答案
C
解析
初始状态两灯均发光，故障后两灯都熄灭且电流表示数为零，说明电路断路（短路会导致电流变大或电源短路，与电流表示数为零矛盾）。两灯都熄灭，排除并联电路（并联支路断路不影响其他支路），故两灯串联（A错误）。电流表示数为零，断路位置在串联电路中；电压表示数变大，说明电压表并联在断路元件两端（断路后电压表串联接入电路测电源电压，示数大于原来该元件两端电压）。若L₂断路，电压表（并联L₂两端）测电源电压，示数变大，电流表示数为零，符合题意（C正确，D错误）；电压表测L₂两端电压（B错误）。

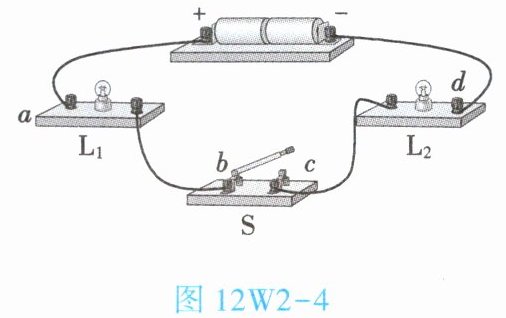

4. (★★★)如图 12W2 - 4 所示是小明连接的电路,他先检查导线连接无误后,闭合开关 S,发现两灯均不发光。于是他用一只电压表分别并联接到 a 与 b、b 与 c、a 与 c,灯泡$ L_1、$$L_2$均不发光,且电压表无示数；再用电压表并联接到 d 与 c 两点时,灯泡$ L_1、$$L_2$均不发光,但电压表指针有明显偏转。由此判定电路的故障可能是【
A.灯泡$ L_1$断路
B.灯泡$ L_2$断路
C.灯泡$ L_1$短路
D.灯泡$ L_2$短路
B
】A.灯泡$ L_1$断路
B.灯泡$ L_2$断路
C.灯泡$ L_1$短路
D.灯泡$ L_2$短路
答案
B
解析
两灯均不发光，初步判断电路断路。用电压表检测：并联a与b、b与c、a与c时，电压表无示数，说明这些点间无电压或外部断路；并联d与c时，电压表有明显偏转，表明d到电源负极、c到电源正极通路，故d与c间（L₂）断路。
