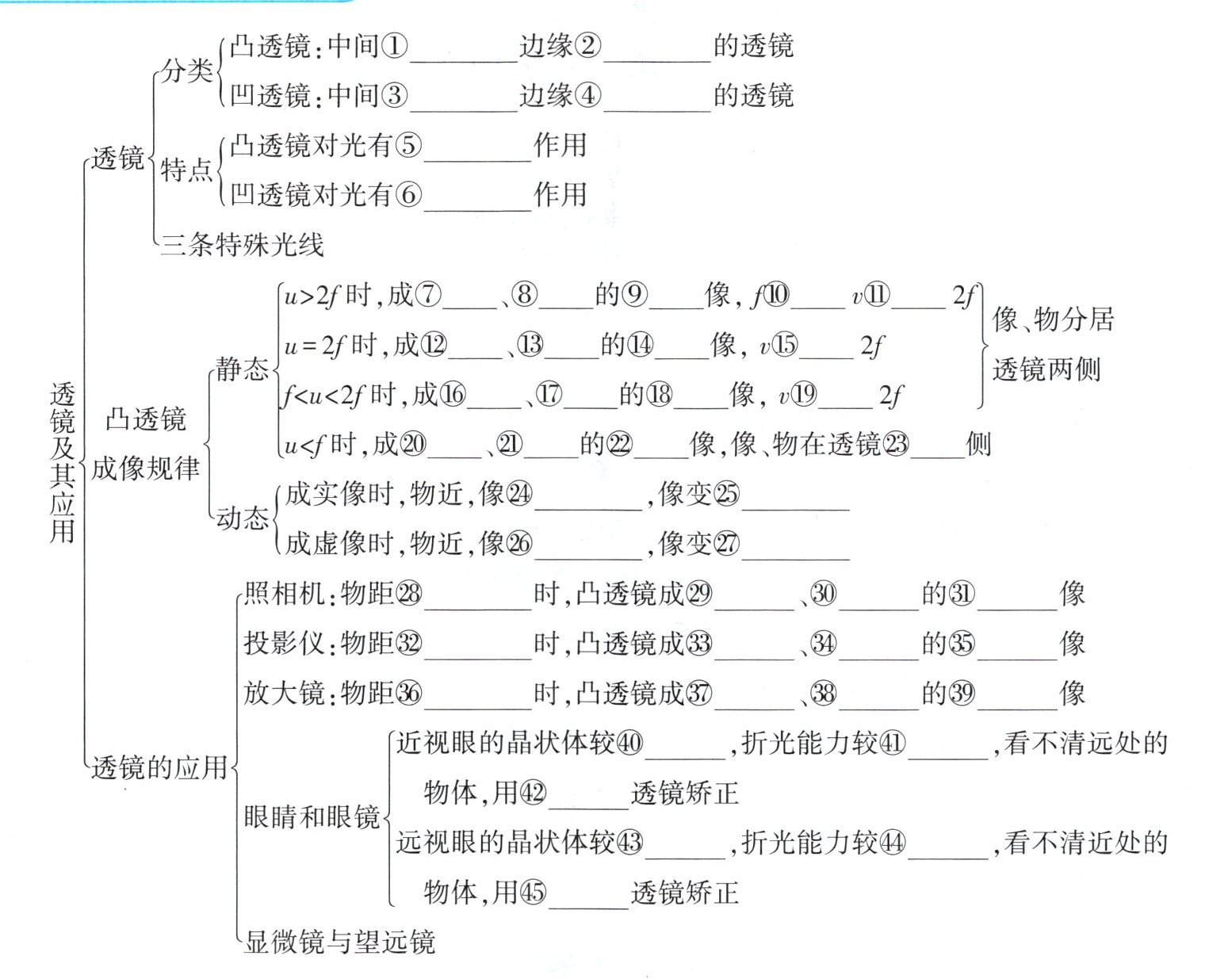

透镜及其应用

- 透镜
分类
凸透镜：中间①边缘②的透镜
凹透镜：中间③边缘④的透镜
特点
凸透镜对光有⑤作用
凹透镜对光有⑥作用
三条特殊光线
- 凸透镜成像规律
静态
$u ＞ 2f$时,成⑦、⑧的⑨像,$f$⑩$v$⑪$2f$
$u = 2f$时,成⑫、⑬的⑭像,$v$⑮$2f$
$f ＜ u ＜ 2f$时,成⑯、⑰的⑱像,$v$⑲$2f$
$u ＜ f$时,成⑳、㉑的㉒像,像、物在透镜㉓侧
动态
成实像时,物近,像㉔,像变㉕
成虚像时,物近,像㉖,像变㉗
- 透镜的应用
照相机：物距㉘时,凸透镜成㉙、㉚的㉛像
投影仪：物距㉜时,凸透镜成㉝、㉞的㉟像
放大镜：物距㊱时,凸透镜成㊲、㊳的㊴像
眼睛和眼镜
近视眼的晶状体较㊵,折光能力较㊶,看不清远处的物体,用㊷透镜矫正
远视眼的晶状体较㊸,折光能力较㊹,看不清近处的物体,用㊺透镜矫正
显微镜与望远镜

厚
薄
薄
厚
会聚
发散
倒立
缩小
实
<
<
倒立
等大
实
=
倒立
放大
实
>
正立
放大
虚
同
远
大
近
小
​u>2f​
倒立
缩小
实
​f<u<2f​
倒立
放大
实
​u<f​
正立
放大
虚
厚
强
凹
薄
弱
凸

1. 小芳先在纸上画了一个小于凸透镜大小的圆环。如图 5 - 1 所示,将凸透镜正对太阳光。在其下方距透镜 10 cm 处的白纸上的光斑恰好与圆环重合,这个现象表明凸透镜对光有作用；当将该凸透镜靠近白纸垂直移动 6 cm 时,此时白纸上的光斑再次与圆环重合,此过程中光斑的大小(填“先变小后变大”或“先变大后变小”),通过计算可以得到该凸透镜的焦距为cm。

会聚
先变小后变大
7
