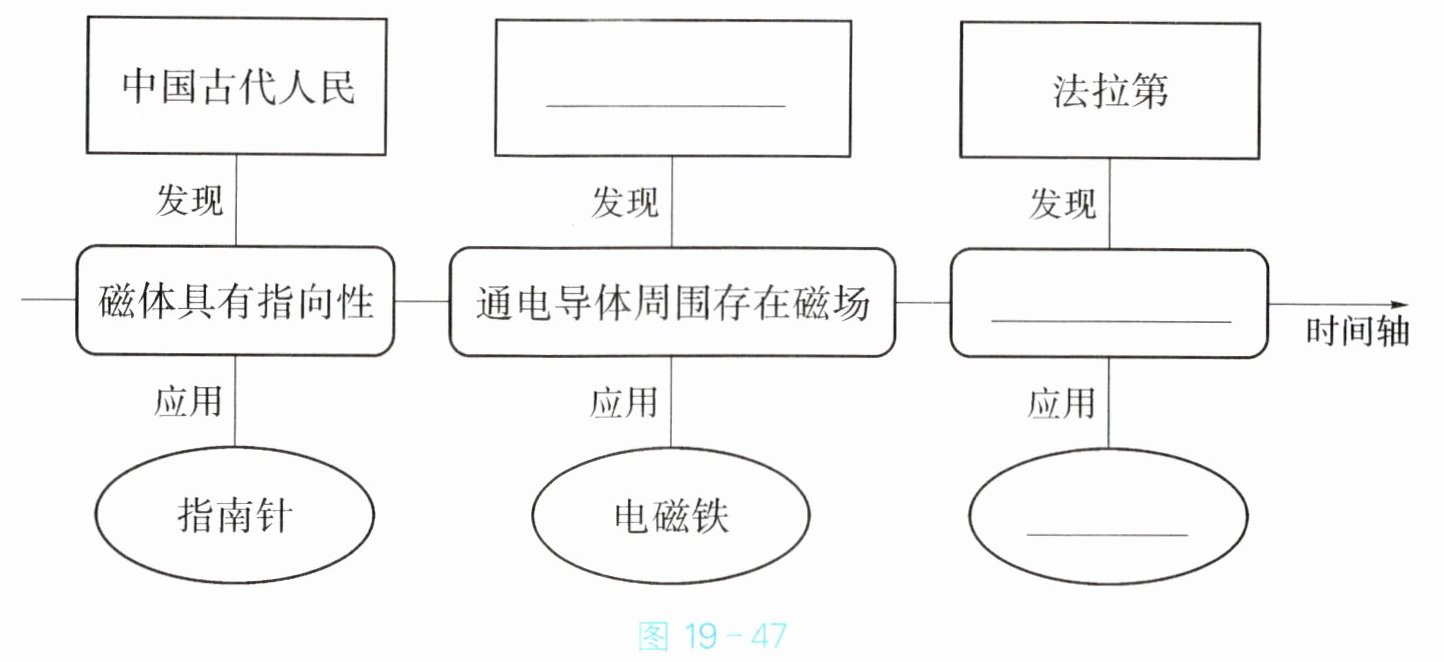

16. 图 19 - 47 是按时间顺序梳理的关于电与磁的知识结构图,请补充完整。

奥斯特
电磁感应现象
发电机

【解析】
根据电与磁的相关发展历程与物理学史：
1. 奥斯特通过实验发现通电导体周围存在磁场，即电流的磁效应，该发现的应用是电磁铁；
2. 法拉第发现了电磁感应现象，这一现象的应用是发电机，可将机械能转化为电能。
【答案】
奥斯特；电磁感应现象；发电机
【知识点】
电流的磁效应；电磁感应现象；发电机原理
【点评】
本题考查电与磁领域的物理学史及对应应用，需要牢记关键物理学家的贡献和相关装置的原理，梳理电与磁知识的发展脉络。
【难度系数】
0.7

17. 小明查询到电动汽车上一种叫做刹车回馈的装置,这种装置可以在车辆刹车时把车辆的动能转换为电能。图 19 - 48 是同一辆电动汽车行驶在同一路面时,相同速度情况下动能与刹车距离的关系图像,图中 1、2 分别是使用和未使用刹车回馈装置的曲线。由图像可得：使用刹车回馈装置时,刹车距离与未使用相比缩短了________m。刹车回馈装置主要是由________(选填“发电机”或“电动机”)组成。

30
发电机

【解析】
由图像可知：未使用刹车回馈装置时刹车距离为50m，使用刹车回馈装置时刹车距离为20m，缩短的距离为$50m - 20m = 30m$。
刹车回馈装置可将车辆的动能转化为电能，发电机能将机械能（动能属于机械能）转化为电能，因此该装置主要由发电机组成。
【答案】
30；发电机
【知识点】
能量的转化；发电机的原理
【点评】
本题结合图像考查能量转化和发电机的应用，需从图像提取关键信息，区分发电机与电动机的能量转化特点，属于基础应用型题目。
【难度系数】
0.7

18. 特高压输电技术是世界上最先进的输电技术,我国“西电东送”重点工程就采用了该技术。特高压输电是指±800 kV 及以上直流输电电压和 1 000 kV 及以上交流输电电压等级。在远距离输电中,当输电功率相同时,可以通过提高电压来降低电流产生的热损耗,从而减小输电线中能量的损失。请你利用所学的物理知识解释“增压降流少损耗”的原因。

输电时，根据$P_{损耗}=I^{2}R$可得，输电线电阻相同时，I越小，热损耗越少。当输送功率相同时，根据$P_{输}=UI$可知，提高电压能使电流减小，从而降低电流产生的热损耗

【解析】
在远距离输电中，输电线的电阻$R$固定，根据输电线热损耗公式$P_{损耗}=I^{2}R$可知，输电线中的电流$I$越小，热损耗$P_{损耗}$越少；当输送的总功率$P_{输}$相同时，由电功率公式$P_{输}=UI$可得，提高输电电压$U$，输电电流$I$会减小，进而降低电流产生的热损耗，实现“增压降流少损耗”。
【答案】
输电时，输电线电阻相同时，根据$P_{损耗}=I^{2}R$，电流$I$越小，热损耗越少；当输送功率相同时，根据$P_{输}=UI$，提高电压能使电流减小，从而降低电流产生的热损耗。
【知识点】
远距离输电损耗、焦耳定律、电功率公式
【点评】
本题考查远距离输电减小能量损耗的原理，结合电功率公式与焦耳定律的应用，注重物理知识在实际工程中的应用理解。
【难度系数】
0.7
