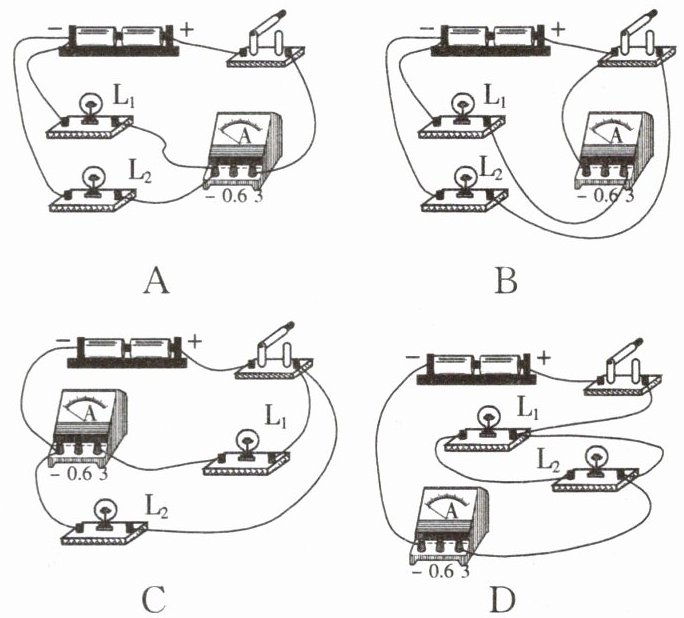

7.以下电路中，可以正确测出通过灯$\mathrm{L}_1$的电流大小的是()
答案
$\mathrm{C}$
解析
【分析】要选出能正确测出通过灯$\mathrm{L}_1$电流的电路，需依据电流表的使用规则：电流表必须与被测用电器串联，电流从电流表正接线柱流入、负接线柱流出。我们逐个分析四个电路：A中电流表在干路，测的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流；B中电流表正负接线柱接反，且未正确测量$\mathrm{L}_1$的电流；C中电流表与$\mathrm{L}_1$串联，电流方向正确，符合测量要求；D中电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流。
【解析】根据电流表的使用规则：①电流表要串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。
选项A：电流表接在干路，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，无法测出$\mathrm{L}_1$的电流，错误；
选项B：电流表的正负接线柱接反，且未串联在$\mathrm{L}_1$的支路，无法正确测量$\mathrm{L}_1$的电流，错误；
选项C：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，能正确测出$\mathrm{L}_1$的电流，正确；
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测出$\mathrm{L}_1$的电流，错误。
【答案】$\mathrm{C}$
【知识点】电流表的使用，串联电路电流
【点评】本题考查电流表的正确使用方法，是电学基础题，需牢记电流表的连接规则，难度不大。
【难度系数】0.3
【解析】根据电流表的使用规则：①电流表要串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。
选项A：电流表接在干路，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，无法测出$\mathrm{L}_1$的电流，错误；
选项B：电流表的正负接线柱接反，且未串联在$\mathrm{L}_1$的支路，无法正确测量$\mathrm{L}_1$的电流，错误；
选项C：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，能正确测出$\mathrm{L}_1$的电流，正确；
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，无法测出$\mathrm{L}_1$的电流，错误。
【答案】$\mathrm{C}$
【知识点】电流表的使用，串联电路电流
【点评】本题考查电流表的正确使用方法，是电学基础题，需牢记电流表的连接规则，难度不大。
【难度系数】0.3

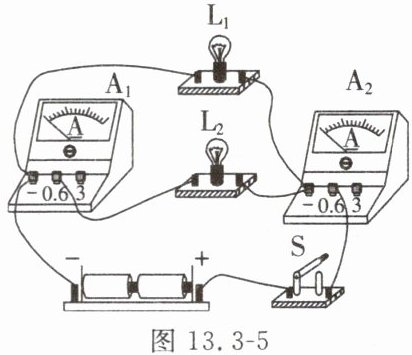

8.在图13.3-5所示的电路中，闭合开关后，下列说法正确的是()
A.电流表$\mathrm{A}_1$测的是干路中的电流
B.电流表$\mathrm{A}_1$测的是通过$\mathrm{L}_1$的电流
C.电流表$\mathrm{A}_2$测的是干路中的电流
D.电流表$\mathrm{A}_2$测的是通过$\mathrm{L}_2$的电流
A.电流表$\mathrm{A}_1$测的是干路中的电流
B.电流表$\mathrm{A}_1$测的是通过$\mathrm{L}_1$的电流
C.电流表$\mathrm{A}_2$测的是干路中的电流
D.电流表$\mathrm{A}_2$测的是通过$\mathrm{L}_2$的电流
答案
C
解析
【分析】
要判断电流表测量的电流，需先梳理电流路径，明确电路的连接方式和电流表的位置。从电源正极出发，电流依次经过开关S、电流表A₂后分为两条支路，分别通过灯泡L₁和L₂，汇合后经过电流表A₁回到电源负极，由此可知L₁与L₂为并联关系，电流表A₂串联在干路中，电流表A₁串联在支路中，据此分析各选项。
【解析】
1. 分析电路连接：电流从电源正极流出，经开关S、电流表A₂后分为两条独立支路，分别通过L₁和L₂，最终汇合后经电流表A₁回到电源负极，因此L₁与L₂是并联电路。
2. 判断电流表测量对象：电流表需串联在被测电路中，干路电流是所有支路电流的总和，因此电流表A₂串联在干路，测量干路的总电流；电流表A₁串联在支路，测量某一支路的电流。
3. 选项分析：
A选项：电流表A₁测干路电流，错误，A₁测量的是支路电流；
B选项：电流表A₁测通过L₁的电流，错误，A₁不在L₁支路；
C选项：电流表A₂测干路中的电流，符合分析，正确；
D选项：电流表A₂测通过L₂的电流，错误，A₂测量干路电流。
【答案】
C
【知识点】
并联电路、电流表的使用
【点评】
本题考查并联电路中电流表测量对象的判断，核心是正确分析电流路径，确定电流表的串联位置，属于基础电路分析题，难度适中。
【难度系数】
0.6
要判断电流表测量的电流，需先梳理电流路径，明确电路的连接方式和电流表的位置。从电源正极出发，电流依次经过开关S、电流表A₂后分为两条支路，分别通过灯泡L₁和L₂，汇合后经过电流表A₁回到电源负极，由此可知L₁与L₂为并联关系，电流表A₂串联在干路中，电流表A₁串联在支路中，据此分析各选项。
【解析】
1. 分析电路连接：电流从电源正极流出，经开关S、电流表A₂后分为两条独立支路，分别通过L₁和L₂，最终汇合后经电流表A₁回到电源负极，因此L₁与L₂是并联电路。
2. 判断电流表测量对象：电流表需串联在被测电路中，干路电流是所有支路电流的总和，因此电流表A₂串联在干路，测量干路的总电流；电流表A₁串联在支路，测量某一支路的电流。
3. 选项分析：
A选项：电流表A₁测干路电流，错误，A₁测量的是支路电流；
B选项：电流表A₁测通过L₁的电流，错误，A₁不在L₁支路；
C选项：电流表A₂测干路中的电流，符合分析，正确；
D选项：电流表A₂测通过L₂的电流，错误，A₂测量干路电流。
【答案】
C
【知识点】
并联电路、电流表的使用
【点评】
本题考查并联电路中电流表测量对象的判断，核心是正确分析电流路径，确定电流表的串联位置，属于基础电路分析题，难度适中。
【难度系数】
0.6
9.(多选)下列说法正确的是()
A.电荷的定向移动形成电流
B.正电荷定向移动的方向为电流的方向
C.电路中有电源就一定有电流
D.绝缘体不容易导电是因为绝缘体内几乎没有自由电荷
A.电荷的定向移动形成电流
B.正电荷定向移动的方向为电流的方向
C.电路中有电源就一定有电流
D.绝缘体不容易导电是因为绝缘体内几乎没有自由电荷
答案
ABD
解析
【分析】
本题为电学基础概念的多选题，需逐一分析各选项对应的物理概念，判断正误。需回忆电流的定义、电流方向的规定、电路产生持续电流的条件、绝缘体导电的本质，结合各选项描述逐一验证，最终选出正确选项。
【解析】
选项A：电流的定义是电荷的定向移动形成电流，故A正确；
选项B：物理学中明确规定，正电荷定向移动的方向为电流的方向，故B正确；
选项C：电路中产生持续电流的条件是：①电路中有电源（提供电压）；②电路是通路，二者缺一不可，仅电路有电源时，若电路断路则无电流，故C错误；
选项D：绝缘体不容易导电的原因是绝缘体内几乎没有可以自由移动的电荷，而导体内有大量自由电荷，故D正确。
综上，正确选项为ABD。
【答案】
ABD
【知识点】
电流的形成、电流方向、绝缘体的导电特性
【点评】
本题考查电学入门级的基础概念，需准确记忆各概念的核心要点，尤其要注意区分“电路有电源”和“电路有持续电流”的条件差异，整体难度较低。
【难度系数】
0.8
本题为电学基础概念的多选题，需逐一分析各选项对应的物理概念，判断正误。需回忆电流的定义、电流方向的规定、电路产生持续电流的条件、绝缘体导电的本质，结合各选项描述逐一验证，最终选出正确选项。
【解析】
选项A：电流的定义是电荷的定向移动形成电流，故A正确；
选项B：物理学中明确规定，正电荷定向移动的方向为电流的方向，故B正确；
选项C：电路中产生持续电流的条件是：①电路中有电源（提供电压）；②电路是通路，二者缺一不可，仅电路有电源时，若电路断路则无电流，故C错误；
选项D：绝缘体不容易导电的原因是绝缘体内几乎没有可以自由移动的电荷，而导体内有大量自由电荷，故D正确。
综上，正确选项为ABD。
【答案】
ABD
【知识点】
电流的形成、电流方向、绝缘体的导电特性
【点评】
本题考查电学入门级的基础概念，需准确记忆各概念的核心要点，尤其要注意区分“电路有电源”和“电路有持续电流”的条件差异，整体难度较低。
【难度系数】
0.8

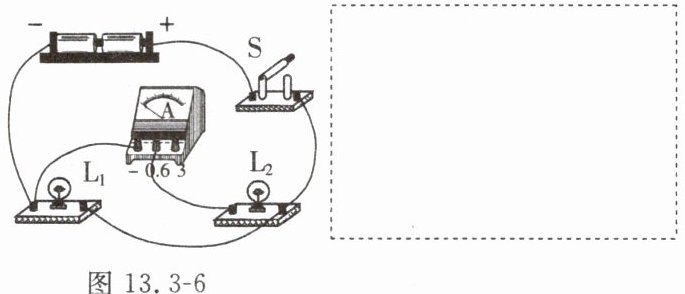

10.某实物电路如图13.3-6所示，在虚线框内画出对应的电路图。
图13.3-6
图13.3-6
答案
解：
对应的电路图结构如下：
1. 画出电源符号，长线段为正极，短线段为负极。
2. 从电源正极出发，依次连接开关S，开关后电路分为两条并联支路：
支路1：直接连接灯泡L₁，回到电源负极；
支路2：依次连接灯泡L₂、电流表A，回到电源负极，保证电流从电流表的正接线柱流入、负接线柱流出。
最终电路图为两灯并联，开关在干路控制整个电路，电流表串联在L₂所在支路，测量通过L₂的电流，元件符号规范，导线无交叉。
对应的电路图结构如下：
1. 画出电源符号，长线段为正极，短线段为负极。
2. 从电源正极出发，依次连接开关S，开关后电路分为两条并联支路：
支路1：直接连接灯泡L₁，回到电源负极；
支路2：依次连接灯泡L₂、电流表A，回到电源负极，保证电流从电流表的正接线柱流入、负接线柱流出。
最终电路图为两灯并联，开关在干路控制整个电路，电流表串联在L₂所在支路，测量通过L₂的电流，元件符号规范，导线无交叉。
解析
【分析】
要画出对应的电路图，需先分析实物电路的电流路径：先确定电源正负极，再判断电路连接方式。从实物图可知，电流从电源正极出发，经开关S后分为两条支路，一条支路仅含灯泡L₁，另一条支路含灯泡L₂和电流表，最终汇合回到电源负极，属于并联电路；开关在干路控制整个电路，电流表串联在L₂支路，且电流需从电流表正接线柱流入、负接线柱流出。
【解析】
1. 画出电源符号，长线段为正极，短线段为负极；
2. 从电源正极开始，绘制干路的开关S；
3. 开关后分为两条并联支路：
支路1：连接灯泡L₁，末端接电源负极；
支路2：依次连接灯泡L₂、电流表A（保证电流从电流表正接线柱流入、负接线柱流出），末端接电源负极；
4. 确保元件符号规范，导线无交叉，完成电路图绘制。
【答案】
电路图为：电源正极→开关S→分支，一支路接L₁→电源负极；另一支路接L₂→电流表A→电源负极，两灯并联，开关在干路，电流表与L₂串联，元件符号规范无交叉。
【知识点】
并联电路、电路图绘制、电流表使用
【点评】
本题考查实物电路转电路图的基础能力，需准确判断电路连接方式，掌握元件符号的规范画法，是初中电学的核心基础题型，重点考察对并联电路和电流表使用的理解。
【难度系数】
0.7
要画出对应的电路图，需先分析实物电路的电流路径：先确定电源正负极，再判断电路连接方式。从实物图可知，电流从电源正极出发，经开关S后分为两条支路，一条支路仅含灯泡L₁，另一条支路含灯泡L₂和电流表，最终汇合回到电源负极，属于并联电路；开关在干路控制整个电路，电流表串联在L₂支路，且电流需从电流表正接线柱流入、负接线柱流出。
【解析】
1. 画出电源符号，长线段为正极，短线段为负极；
2. 从电源正极开始，绘制干路的开关S；
3. 开关后分为两条并联支路：
支路1：连接灯泡L₁，末端接电源负极；
支路2：依次连接灯泡L₂、电流表A（保证电流从电流表正接线柱流入、负接线柱流出），末端接电源负极；
4. 确保元件符号规范，导线无交叉，完成电路图绘制。
【答案】
电路图为：电源正极→开关S→分支，一支路接L₁→电源负极；另一支路接L₂→电流表A→电源负极，两灯并联，开关在干路，电流表与L₂串联，元件符号规范无交叉。
【知识点】
并联电路、电路图绘制、电流表使用
【点评】
本题考查实物电路转电路图的基础能力，需准确判断电路连接方式，掌握元件符号的规范画法，是初中电学的核心基础题型，重点考察对并联电路和电流表使用的理解。
【难度系数】
0.7

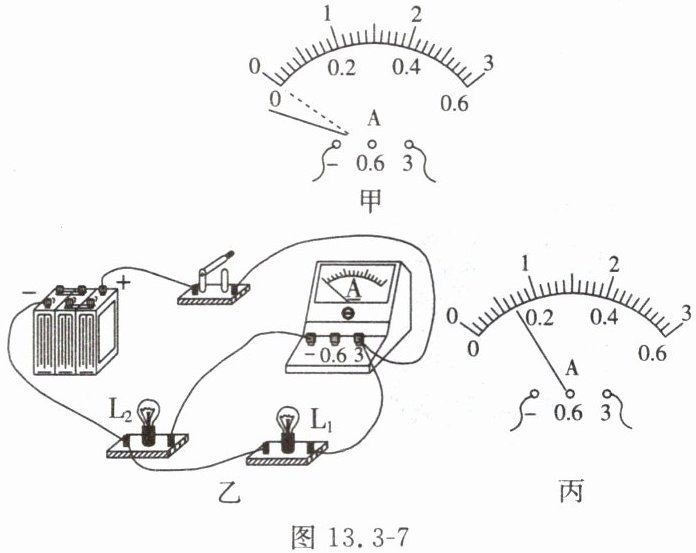

11.某同学做“用电流表测电流”实验。
(1)闭合开关前该同学发现电流表的指针偏转情况如图13.3-7甲所示,这是因为。
(2)连接的电路如图13.3-7乙所示,则电流表测的是通过灯的电流。闭合开关后,如果电流表的示数如图13.3-7丙所示,那么通过该灯的电流是A。
(3)若闭合开关后,两灯均亮,但电流表指针不发生偏转,则原因可能是(填字母)。
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
(1)闭合开关前该同学发现电流表的指针偏转情况如图13.3-7甲所示,这是因为。
(2)连接的电路如图13.3-7乙所示,则电流表测的是通过灯的电流。闭合开关后,如果电流表的示数如图13.3-7丙所示,那么通过该灯的电流是A。
(3)若闭合开关后,两灯均亮,但电流表指针不发生偏转,则原因可能是(填字母)。
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
答案
解：
(1) 电流表使用前没有进行指针调零
(2) $\boldsymbol{L_1}$；$\boldsymbol{0.7}$
(3) $\boldsymbol{C}$
(1) 电流表使用前没有进行指针调零
(2) $\boldsymbol{L_1}$；$\boldsymbol{0.7}$
(3) $\boldsymbol{C}$
解析
【分析】
本题围绕电流表的使用展开，需掌握电流表调零、量程读数、电路连接判断及故障分析的方法：
（1）闭合开关前电流表指针偏离零刻度，说明使用前未完成调零；
（2）判断电流表测量对象看其与哪个用电器串联，读数需先确定量程和分度值；
（3）结合“两灯均亮（电路通路）、电流表指针不偏转”的条件，分析故障原因。
【解析】
（1）闭合开关前，电流表指针就发生偏转（如图甲），这是因为电流表使用前没有将指针调到零刻度线处，未进行调零操作；
（2）由图乙的电路可知，电流路径为：电源正极→开关→电流表→L₁→L₂→电源负极，电流表与L₁串联，因此测的是通过L₁的电流；图丙中电流表选用的是0~3A量程，该量程的分度值为0.1A，指针指向0.7A刻度处，故电流为0.7A；
（3）分析各选项：
A. 电流表内部开路，整个电路断路，两灯均不亮，不符合题意；
B. 开关处接触不良，电路断路，两灯均不亮，不符合题意；
C. 电流表被短路时，电流不经过电流表，指针不偏转，但电路仍为通路，两灯正常发光，符合题意；
D. 电源供电不足时，灯会发光但较暗，电流表指针会偏转，不符合题意；故选C。
【答案】
(1) 电流表使用前未进行指针调零；
(2) L₁；0.7；
(3) C
【知识点】
电流表的使用、电流的测量、电路故障分析
【点评】
本题是电流表使用的基础实验题，重点考查电流表的调零、读数及电路故障判断，需熟练掌握电流表的使用规则，结合电路连接特点分析问题，属于电学基础题型。
【难度系数】
0.4
本题围绕电流表的使用展开，需掌握电流表调零、量程读数、电路连接判断及故障分析的方法：
（1）闭合开关前电流表指针偏离零刻度，说明使用前未完成调零；
（2）判断电流表测量对象看其与哪个用电器串联，读数需先确定量程和分度值；
（3）结合“两灯均亮（电路通路）、电流表指针不偏转”的条件，分析故障原因。
【解析】
（1）闭合开关前，电流表指针就发生偏转（如图甲），这是因为电流表使用前没有将指针调到零刻度线处，未进行调零操作；
（2）由图乙的电路可知，电流路径为：电源正极→开关→电流表→L₁→L₂→电源负极，电流表与L₁串联，因此测的是通过L₁的电流；图丙中电流表选用的是0~3A量程，该量程的分度值为0.1A，指针指向0.7A刻度处，故电流为0.7A；
（3）分析各选项：
A. 电流表内部开路，整个电路断路，两灯均不亮，不符合题意；
B. 开关处接触不良，电路断路，两灯均不亮，不符合题意；
C. 电流表被短路时，电流不经过电流表，指针不偏转，但电路仍为通路，两灯正常发光，符合题意；
D. 电源供电不足时，灯会发光但较暗，电流表指针会偏转，不符合题意；故选C。
【答案】
(1) 电流表使用前未进行指针调零；
(2) L₁；0.7；
(3) C
【知识点】
电流表的使用、电流的测量、电路故障分析
【点评】
本题是电流表使用的基础实验题，重点考查电流表的调零、读数及电路故障判断，需熟练掌握电流表的使用规则，结合电路连接特点分析问题，属于电学基础题型。
【难度系数】
0.4
