10. 在探究杠杆平衡条件的实验中:

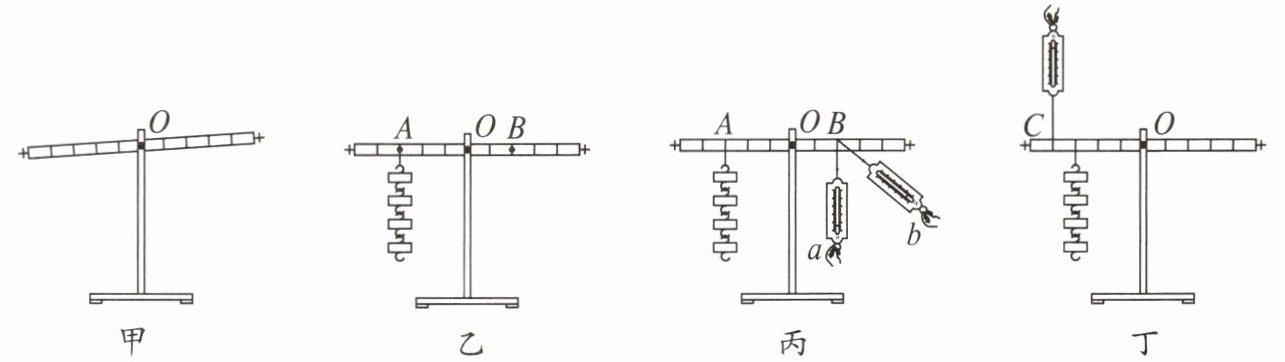

(1)如图甲所示,实验前,杠杆左端下沉,则应将左端的平衡螺母向______(选填“左”或“右”)调节,直到杠杆在水平位置平衡,目的是便于测量______。
(2)如图乙所示,杠杆上的刻度均匀,在 A 点挂 4 个钩码,要使杠杆在水平位置平衡,应在 B 点挂______个相同的钩码;当杠杆平衡后,将 A、B 两点下方所挂的钩码同时朝远离支点 O 的方向移动一小格,则杠杆______(选填“能”或“不能”)在水平位置保持平衡。
(3)如图丙所示,若不在 B 点挂钩码,改用弹簧测力计在 B 点向下拉杠杆,使杠杆仍在水平位置平衡,当测力计从 a 位置转到 b 位置时,其示数大小将______。
(4)如图丁所示,已知每个钩码重 0.5 N,杠杆上每个小格长度为 2 cm,当弹簧测力计在 C 点竖直向上拉杠杆,使杠杆在水平位置平衡时,拉力 F 的力臂大小为______cm,弹簧测力计示数大小为______N。
(1)如图甲所示,实验前,杠杆左端下沉,则应将左端的平衡螺母向______(选填“左”或“右”)调节,直到杠杆在水平位置平衡,目的是便于测量______。
(2)如图乙所示,杠杆上的刻度均匀,在 A 点挂 4 个钩码,要使杠杆在水平位置平衡,应在 B 点挂______个相同的钩码;当杠杆平衡后,将 A、B 两点下方所挂的钩码同时朝远离支点 O 的方向移动一小格,则杠杆______(选填“能”或“不能”)在水平位置保持平衡。
(3)如图丙所示,若不在 B 点挂钩码,改用弹簧测力计在 B 点向下拉杠杆,使杠杆仍在水平位置平衡,当测力计从 a 位置转到 b 位置时,其示数大小将______。
(4)如图丁所示,已知每个钩码重 0.5 N,杠杆上每个小格长度为 2 cm,当弹簧测力计在 C 点竖直向上拉杠杆,使杠杆在水平位置平衡时,拉力 F 的力臂大小为______cm,弹簧测力计示数大小为______N。
答案
(1)右 力臂的大小
(2)6 不能
(3)变大
(4)8 1.5
(2)6 不能
(3)变大
(4)8 1.5
