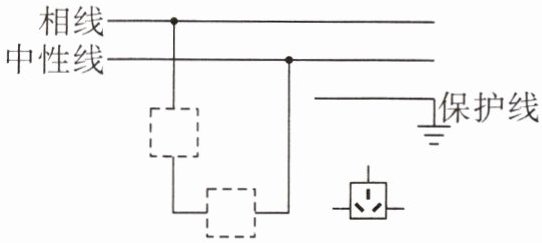

10.（2024·江苏常州中考）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线表示导线将三孔插座接入电路。
答案

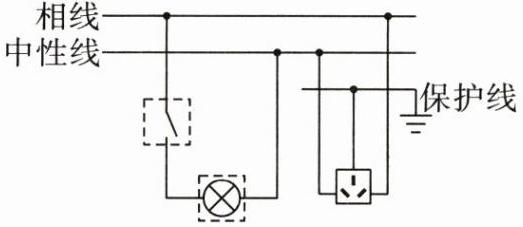

10.如图所示：
解析
【分析】
要完成该电路连接，需牢记家庭电路的安全连接规则：开关应接在相线上，断开开关时能切断用电器与相线的连接，保障安全；灯泡需通过开关接相线，另一端接中性线形成通路；三孔插座遵循“左零右火上接地”的接法，左孔接中性线、右孔接相线、上孔接保护线。解题时先确定虚线框内开关和灯泡的符号，再按规则连接各元件。
【解析】
1. 连接开关与灯泡：将开关接在相线上，开关的输出端连接灯泡，灯泡的另一端连接中性线，实现开关控制灯泡，且断开开关后灯泡不带电。
2. 连接三孔插座：三孔插座的左接线柱接中性线，右接线柱接相线，上接线柱接保护线，符合安全用电要求。
【答案】
如图所示：
【知识点】
家庭电路连接；开关与灯泡连接；三孔插座接法
【点评】
本题考查家庭电路的基础连接知识，属于常规题型，需掌握安全用电的基本规则，难度较低。
【难度系数】
0.7
要完成该电路连接，需牢记家庭电路的安全连接规则：开关应接在相线上，断开开关时能切断用电器与相线的连接，保障安全；灯泡需通过开关接相线，另一端接中性线形成通路；三孔插座遵循“左零右火上接地”的接法，左孔接中性线、右孔接相线、上孔接保护线。解题时先确定虚线框内开关和灯泡的符号，再按规则连接各元件。
【解析】
1. 连接开关与灯泡：将开关接在相线上，开关的输出端连接灯泡，灯泡的另一端连接中性线，实现开关控制灯泡，且断开开关后灯泡不带电。
2. 连接三孔插座：三孔插座的左接线柱接中性线，右接线柱接相线，上接线柱接保护线，符合安全用电要求。
【答案】
如图所示：
【知识点】
家庭电路连接；开关与灯泡连接；三孔插座接法
【点评】
本题考查家庭电路的基础连接知识，属于常规题型，需掌握安全用电的基本规则，难度较低。
【难度系数】
0.7

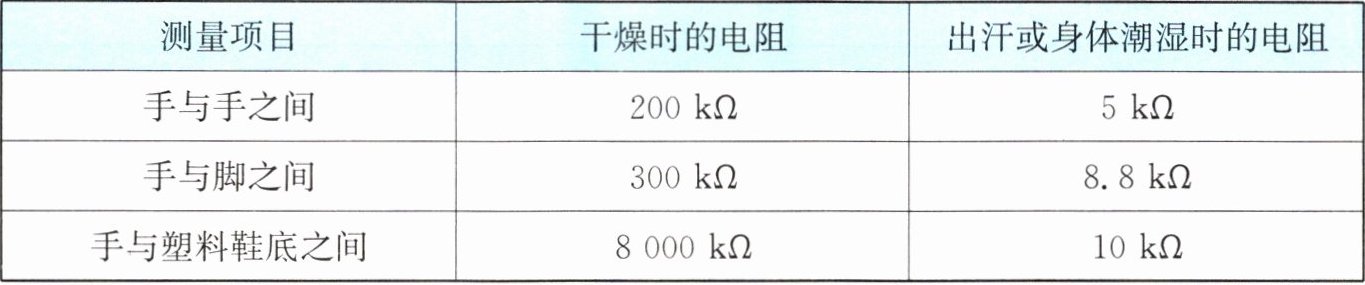

11.现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。

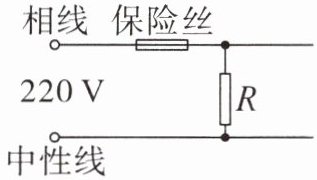

如图所示，电阻为R的用电器接在电压为220 V的电路中时，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝。
(1)只有电阻为R的用电器接入电路时，通过保险丝的电流为多少？
(2)只有电阻为R的用电器接入电路时，一个身体潮湿的人，赤脚站在地上，由于不小心，手接触到相线，发生触电事故，则通过人体的电流是多少(表格中电阻数据仅适用于此人)？分析为什么保险丝不会熔断。
如图所示，电阻为R的用电器接在电压为220 V的电路中时，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝。
(1)只有电阻为R的用电器接入电路时，通过保险丝的电流为多少？
(2)只有电阻为R的用电器接入电路时，一个身体潮湿的人，赤脚站在地上，由于不小心，手接触到相线，发生触电事故，则通过人体的电流是多少(表格中电阻数据仅适用于此人)？分析为什么保险丝不会熔断。
答案
11.(1)5 A
(2)此人身体潮湿时,手接触相线时通过人体的电流是25 mA,通过保险丝的电流小于保险丝的额定电流,所以保险丝不会熔断。
【解析】(1)由 $P=UI$ 可得,只有电阻为 $R$ 的用电器接入电路时,通过保险丝的电流
$I_R=\frac{P_R}{U}=\frac{1\ 100\ \mathrm{W}}{220\ \mathrm{V}}=5\ \mathrm{A}$
(2)由表格数据可知,此人身体潮湿时,手和脚之间的电阻 $R_人=8.8×10^3\ \Omega$,则手接触相线时通过人体的电流
$I_人=\frac{U}{R_人}=\frac{220\ \mathrm{V}}{8.8×10^3\ \Omega}=0.025\ \mathrm{A}$
通过保险丝的电流
$I=I_R+I_人=5\ \mathrm{A}+0.025\ \mathrm{A}=5.025\ \mathrm{A}$
保险丝的额定电流为10 A,通过保险丝的电流小于保险丝的额定电流,所以保险丝不会熔断。
(2)此人身体潮湿时,手接触相线时通过人体的电流是25 mA,通过保险丝的电流小于保险丝的额定电流,所以保险丝不会熔断。
【解析】(1)由 $P=UI$ 可得,只有电阻为 $R$ 的用电器接入电路时,通过保险丝的电流
$I_R=\frac{P_R}{U}=\frac{1\ 100\ \mathrm{W}}{220\ \mathrm{V}}=5\ \mathrm{A}$
(2)由表格数据可知,此人身体潮湿时,手和脚之间的电阻 $R_人=8.8×10^3\ \Omega$,则手接触相线时通过人体的电流
$I_人=\frac{U}{R_人}=\frac{220\ \mathrm{V}}{8.8×10^3\ \Omega}=0.025\ \mathrm{A}$
通过保险丝的电流
$I=I_R+I_人=5\ \mathrm{A}+0.025\ \mathrm{A}=5.025\ \mathrm{A}$
保险丝的额定电流为10 A,通过保险丝的电流小于保险丝的额定电流,所以保险丝不会熔断。
解析
【分析】
本题分为两小问，解题思路如下：
（1）已知用电器的功率和电路电压，根据电功率公式的变形可直接计算通过用电器的电流，由于只有该用电器接入电路，此电流即为通过保险丝的电流；
（2）人体潮湿时电阻已知，接触相线时人体与用电器并联，人体两端电压等于电源电压，根据欧姆定律可计算通过人体的电流，再求出总电流，将总电流与保险丝额定电流对比，判断保险丝是否熔断。
【解析】
（1）根据电功率公式 $ P=UI $，变形可得通过用电器（即保险丝）的电流：
$ I_R=\frac{P_R}{U}=\frac{1100\ \mathrm{W}}{220\ \mathrm{V}}=5\ \mathrm{A} $；
（2）由题意知，此人身体潮湿时电阻 $ R_人=8.8×10^3\ \Omega $，手接触相线时，人体两端电压等于电源电压220V，根据欧姆定律，通过人体的电流：
$ I_人=\frac{U}{R_人}=\frac{220\ \mathrm{V}}{8.8×10^3\ \Omega}=0.025\ \mathrm{A}=25\ \mathrm{mA} $；
此时通过保险丝的总电流为用电器电流与人体电流之和：
$ I=I_R+I_人=5\ \mathrm{A}+0.025\ \mathrm{A}=5.025\ \mathrm{A} $；
保险丝额定电流为10A，因 $ 5.025\ \mathrm{A}＜10\ \mathrm{A} $，所以保险丝不会熔断。
【答案】
(1)5 A；(2)通过人体的电流是25 mA，总电流为5.025 A，小于保险丝额定电流，故保险丝不会熔断。
【知识点】
电功率计算、欧姆定律、安全用电
【点评】
本题结合实际用电场景，考查了电功率公式和欧姆定律的应用，将物理知识与生活安全常识结合，体现了物理学科的实用性，帮助学生理解安全用电的原理。
【难度系数】
0.6
本题分为两小问，解题思路如下：
（1）已知用电器的功率和电路电压，根据电功率公式的变形可直接计算通过用电器的电流，由于只有该用电器接入电路，此电流即为通过保险丝的电流；
（2）人体潮湿时电阻已知，接触相线时人体与用电器并联，人体两端电压等于电源电压，根据欧姆定律可计算通过人体的电流，再求出总电流，将总电流与保险丝额定电流对比，判断保险丝是否熔断。
【解析】
（1）根据电功率公式 $ P=UI $，变形可得通过用电器（即保险丝）的电流：
$ I_R=\frac{P_R}{U}=\frac{1100\ \mathrm{W}}{220\ \mathrm{V}}=5\ \mathrm{A} $；
（2）由题意知，此人身体潮湿时电阻 $ R_人=8.8×10^3\ \Omega $，手接触相线时，人体两端电压等于电源电压220V，根据欧姆定律，通过人体的电流：
$ I_人=\frac{U}{R_人}=\frac{220\ \mathrm{V}}{8.8×10^3\ \Omega}=0.025\ \mathrm{A}=25\ \mathrm{mA} $；
此时通过保险丝的总电流为用电器电流与人体电流之和：
$ I=I_R+I_人=5\ \mathrm{A}+0.025\ \mathrm{A}=5.025\ \mathrm{A} $；
保险丝额定电流为10A，因 $ 5.025\ \mathrm{A}＜10\ \mathrm{A} $，所以保险丝不会熔断。
【答案】
(1)5 A；(2)通过人体的电流是25 mA，总电流为5.025 A，小于保险丝额定电流，故保险丝不会熔断。
【知识点】
电功率计算、欧姆定律、安全用电
【点评】
本题结合实际用电场景，考查了电功率公式和欧姆定律的应用，将物理知识与生活安全常识结合，体现了物理学科的实用性，帮助学生理解安全用电的原理。
【难度系数】
0.6
