四、综合题(本题有2小题,第23题7分,第24题9分,共16分)

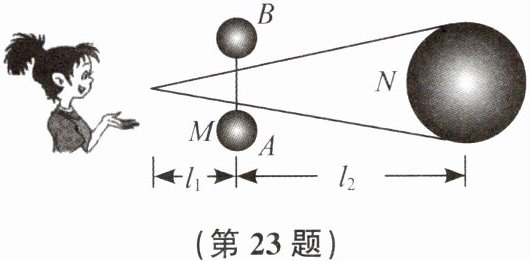

23. 日食是一种特殊的天文现象。为探究日食形成的原因,小红进行了如下模拟实验(如图)。

(1)在日食形成的模拟实验中,小红的头像代表,M球的运动方向是(选填“A→B”或“B→A”)。
(2)小红将M球绕自己的头运动,演示日全食的形成过程,并记录观察到的现象。接着小红保持自己与N球的距离不变,适当增大$l_1$,减小$l_2$,这样操作的目的是。

23. (1) 地球 A→B (2) 可以演示和观察日环食(或日偏食)的形成过程

24.高速公路桥隧较多,传统巡查往往存在盲点和围挡死角。无人机航拍影像具有高清晰度、高现实性的优点。交警将无人机用于在高速公路上巡逻,给执法队员带来了诸多便利。

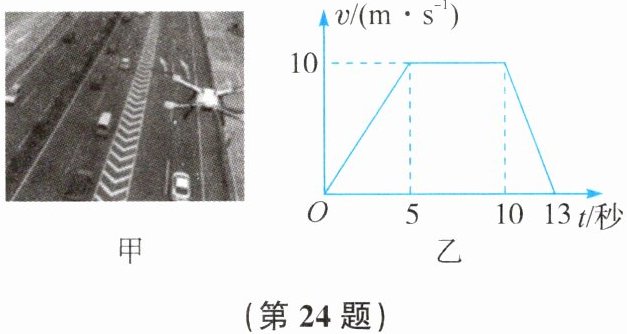

(1)图乙是无人机竖直向上运动的$v-t$图像。求无人机在5~10 s内经过的路程。
(2)已知该无人机拍摄速度为11000帧/秒(帧/秒指每秒拍摄的画面数)。小轿车在高速公路上限速120千米/时。若一辆小轿车在通行100米的过程中,高速摄像机拍摄帧数为22000帧,请据此判断小轿车是否超速。(写出计算过程)

24. (1) $s=vt=10 \mathrm{~m/s} ×(10-5) \mathrm{s}=50 \mathrm{~m}$
(2) 高速摄像机拍摄帧数为 22000 帧所需的时间:$t=22000 \mathrm{帧} ÷ 11000 \mathrm{~s}=2 \mathrm{~s}$,小轿车的速度:$v=s / t=100 \mathrm{m} / 2 \mathrm{~s}=50 \mathrm{~m} / \mathrm{s}=50 × 3.6 \mathrm{~km} / \mathrm{h}=180 \mathrm{~km} / \mathrm{h}＞120 \mathrm{~km} / \mathrm{h}$,小轿车已经超速。
