三、探究实践题(共5小题,共21分)

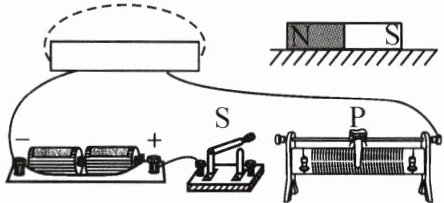

17.(2分)如图所示,闭合开关后,将滑片P向右滑动的过程中,螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路,并画出螺线管的绕法,标出磁感线的方向。

解：
1. 滑动变阻器连接：
滑片P向右滑动时磁体所受吸引力变大，说明电路电流变大，滑动变阻器接入电路的阻值需变小，因此将开关右侧的接线柱与滑动变阻器的右下接线柱相连。
2. 螺线管绕法：
右侧条形磁体左端为N极，二者相互吸引，根据异名磁极相吸可知螺线管右端为S极、左端为N极。根据安培定则，右手大拇指指向螺线管左端的N极，四指弯曲方向为电流流向，将螺线管右侧的导线从螺线管右端正面的上方向左开始绕线，沿螺线管柱体依次向左缠绕，最终从螺线管左端引出连接到接电源负极的导线上。
3. 磁感线标注：
磁体外部的磁感线从N极出发回到S极，因此图中上方的虚线磁感线箭头方向水平向右。

18.(2分)请在图中用笔画线表示导线,将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

解：
1. 电灯与开关的接线：将相线首先接入开关，开关的另一接线柱连接到灯泡顶端的金属点，灯泡的螺旋套接线柱直接与中性线相连。
2. 带保险丝的三孔插座的接线：插座的上孔连接保护线，左孔连接中性线，右孔与保险丝的一端相连，保险丝的另一端连接相线。
接线遵循家庭电路"火线（相线）先过开关再进用电器、三孔插座左零右火上接地"的安全规范。

19.(6分)为了比较甲、乙两种不同液体的吸热情况,某同学做了如图所示的探究实验,并在实验过程中记录了下表中的数据。


(1)除图中实验器材外,还需要的测量仪器包括和。
(2)该实验中,在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙,并用两个相同的酒精灯对其加热,这其中运用的科学方法是。
(3)在该实验中利用了“转化思想”,即用加热时间的长短来表示液体甲和液体乙。
(4)对表中数据进行分析,液体乙的比热容(填“大于”“小于”或“等于”)液体甲的比热容。
(5)如果采用加热相同时间,比较升高的温度的方式,得到的图像应是上面的(填“图1”或“图2”)。

解：
(1) 天平；秒表（停表）
(2) 控制变量法
(3) 吸收热量的多少
(4) 小于
(5) 图1
