实验七
用电压表测量干电池的电压（必做）

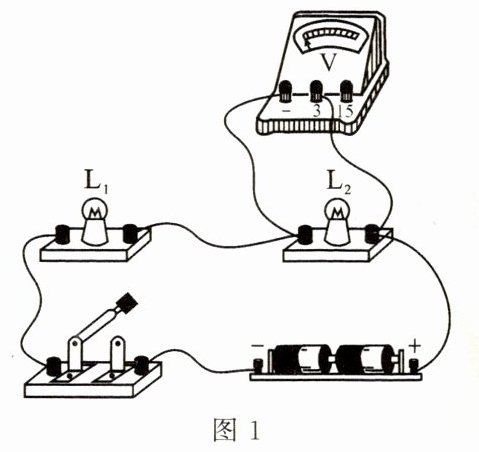

3.如图1所示,用电压表测量小灯泡两端的电压,闭合开关,两个小灯泡都不发光,电压表无示数。故障原因可能是( )
A.$\mathrm{L}_1$短路
B.$\mathrm{L}_1$断路
C.$\mathrm{L}_2$短路
D.$\mathrm{L}_2$断路

B

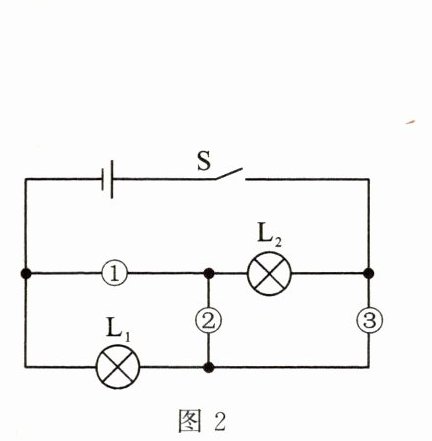

4.在图2所示的电路中，①②③为电流表或电压表。若要使闭合开关S后两灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，则________为电压表，________为电流表。（均选填序号）

①③
; ②

5.请用所学的物理知识完成以下习题。

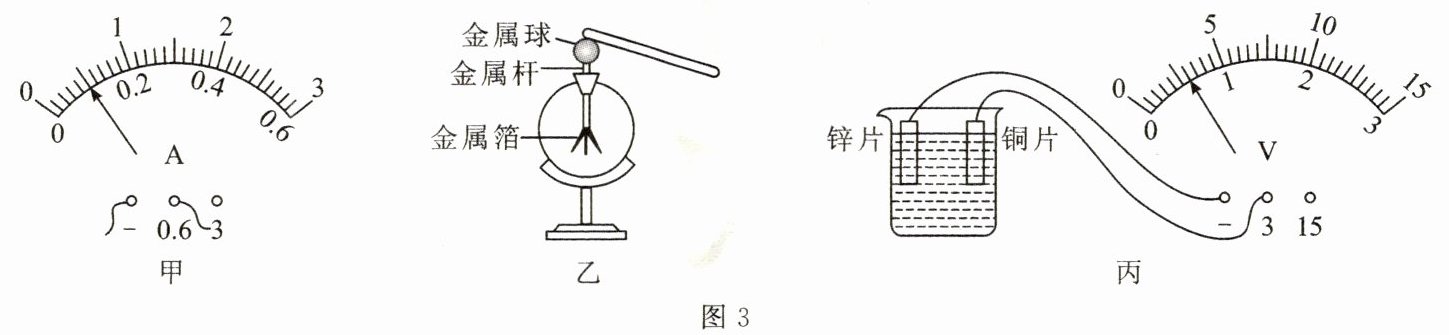

图3
(1)图3甲所示为测量________的仪表,使用该表进行测量时,应将它________联在被测电路中。
(2)图3乙所示仪器的名称是________,它的工作原理是________。
(3)如图3丙所示,在烧杯中加入盐水,将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个铜锌盐水电池。
①观察电压表的接线情况和指针偏转可知,此时铜锌盐水电池的电压为________V;锌片是盐水电池的________极。
②盐水中的电流方向是________(选填“从铜片到锌片”或“从锌片到铜片”)。
35

电流
; 串
; 验电器
; 同种电荷相互排斥
; 0.6
; 负
; 从锌片到铜片
