12. 提升题(多选)在托里拆利实验中，原来玻璃管竖直，现在让玻璃管倾斜，水银充满全管，如图9所示，当地气压为1个标准大气压。下列说法正确的是()


A.玻璃管竖直时，上端无水银的部分是真空的
B.外界大气压强有可能小于76cm高的水银柱产生的压强
C.玻璃管倾斜后，水银对玻璃管上端有压强
D.玻璃管倾斜后，若不慎将上端碰出一个小孔，则水银会向上喷出

A

托里拆利实验中，玻璃管竖直时，上端无水银部分为真空（A正确）；当地气压为1标准大气压，等于76cm水银柱压强（B错误）；倾斜后水银充满全管，竖直高度仍为76cm，上端仍为真空，无压强（C错误）；上端碰出小孔后，管内外气压相等，水银会下降至与槽内液面相平（D错误）。

13. 如图10所示，物块正随传送带一起匀速上升。请画出物块受到的摩擦力和物块对传送带的压力的示意图。

①摩擦力：物块受静摩擦力方向沿传送带向上，画在物块重心上，箭头沿斜面向上；
②压力：物块对传送带压力，作用点在传送带表面，方向垂直传送带向下，通过物块与传送带接触面中点，画垂直斜面向下箭头；
示意图中标明$f$（沿斜面向上）和$F_{压}$（垂直斜面向下）。

14. 如图11所示，物块正随传送带一起匀速上升。请画出物块受到的摩擦力和物块对传送带的压力的示意图。

解：
- 物块受到的摩擦力：物块随传送带一起匀速上升，物块有相对传送带向下滑动的趋势，所以物块受到沿传送带向上的摩擦力$f$，作用点在物块与传送带接触的面上（一般画在物块重心上）。
- 物块对传送带的压力：压力是垂直压在物体表面上的力，物块对传送带的压力$F_{压}$，方向垂直传送带向下，作用点在传送带表面（一般画在物块与传送带接触的面上）。
示意图如下（大致图形，以实际规范作图为准）：
```
f
↑
物块
↓
F压
```
（$f$为摩擦力，$F_{压}$为压力）。

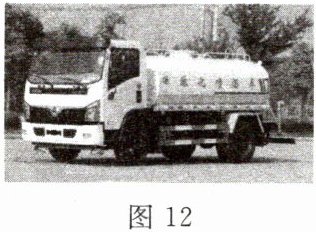

15. 提升题图12所示的是一辆停在水平路面上的洒水车，洒水车空车的质量为6t，水罐最多能装5t的水，车轮与地面的总接触面积为0.5m²。ρ₁=1.0×10³kg/m³，g取10N/kg。

（1）若罐内水深1.5m，则水对罐底的压强是多少？
（2）洒水车装满水，则洒水车静止在水平路面上时对路面的压强是多少？
（3）若洒水车对路面的压强为2×10⁵Pa，则洒水车的总质量是多少？

（1）水对罐底的压强：
$p = \rho · g · h = 1.0 × 10^3 \, \mathrm{kg/m}^3 × 10 \, \mathrm{N/kg} × 1.5 \, \mathrm{m} = 1.5 × 10^4 \, \mathrm{Pa}$。
（2）洒水车总质量：
$m_{\mathrm{总}} = m_{\mathrm{车}} + m_{\mathrm{水}} = 6 \, \mathrm{t} + 5 \, \mathrm{t} = 11 \, \mathrm{t} = 1.1 × 10^4 \, \mathrm{kg}$。
洒水车对路面的压力：
$F = G_{\mathrm{总}} = m_{\mathrm{总}} · g = 1.1 × 10^4 \, \mathrm{kg} × 10 \, \mathrm{N/kg} = 1.1 × 10^5 \, \mathrm{N}$。
洒水车对路面的压强：
$p = \frac{F}{S} = \frac{1.1 × 10^5 \, \mathrm{N}}{0.5 \, \mathrm{m}^2} = 2.2 × 10^5 \, \mathrm{Pa}$。
（3）洒水车对路面的压强$ p = 2 × 10^5 \, \mathrm{Pa} $，
洒水车对路面的压力：
$F = p · S = 2 × 10^5 \, \mathrm{Pa} × 0.5 \, \mathrm{m}^2 = 1 × 10^5 \, \mathrm{N}$。
洒水车的总重力：
$G_{\mathrm{总}} = F = 1 × 10^5 \, \mathrm{N}$。
洒水车的总质量：
$m_{\mathrm{总}} = \frac{G_{\mathrm{总}}}{g} = \frac{1 × 10^5 \, \mathrm{N}}{10 \, \mathrm{N/kg}} = 1 × 10^4 \, \mathrm{kg} = 10 \, \mathrm{t}$。
故答案为：（1）$1.5 × 10^4 \, \mathrm{Pa}$；（2）$2.2 × 10^5 \, \mathrm{Pa}$；（3）$10 \, \mathrm{t}$。
