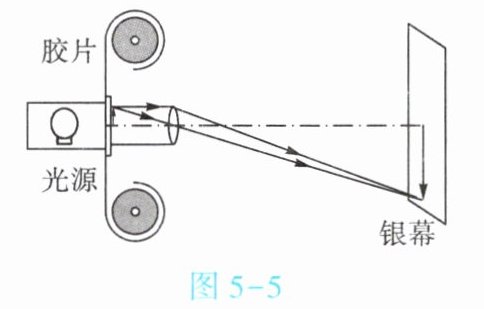

5. (★★★)电影放映机成像原理如图5-5所示,为了让观众看到清晰的实像,应将胶片放在距离透镜的位置。观众能从各个方向看到画面是因为光在银幕上发生了。为了让银幕上的画面变小,应使胶片到透镜的距离变,同时使镜头到银幕的距离变。

一倍焦距到二倍焦距之间
漫反射
大
小

6. (★★★)如图5-6所示,F为凸透镜的两个焦点,$A'B'$为物体AB的像,则物体AB在【】

A.图中Ⅰ区域,比$A'B'$大,箭头方向向上
B.图中Ⅱ区域,比$A'B'$大,箭头方向向下
C.图中Ⅲ区域,比$A'B'$大,箭头方向向上
D.图中Ⅳ区域,比$A'B'$小,箭头方向向下

C

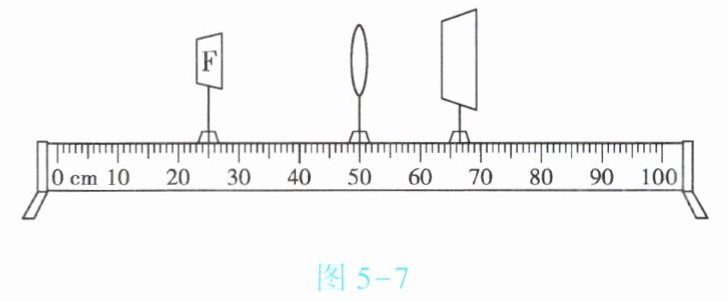

7. (★★★)(双选)如图5-7所示,将焦距为10cm的凸透镜固定在光具座50cm刻度线处,此时在光屏中心已成F形光源清晰的像(图中未画出),下列说法正确的是【】

A.此时F形光源在光屏上的成像特点与投影仪成像特点相同
B.若F形光源移至20cm刻度线处,移动光屏,可在光屏上呈现清晰缩小的像
C.若F形光源移至45cm刻度线处,移动光屏,可在光屏上呈现清晰放大的像
D.在图示中的F形光源和凸透镜之间放一副远视镜,将光屏左移可再次成清晰的像

BD

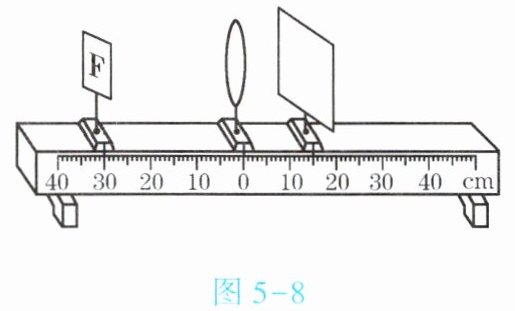

8. (★★★)在用焦距为10cm的凸透镜来“探究凸透镜成像的规律”实验中,小刚将F形光源、凸透镜、光屏依次放在光具座上,如图5-8所示。

(1)当把F形光源放在光具座上如图所示位置时,移动光屏,可在光屏上得到清晰的倒立、(填“放大”或“缩小”)的实像。
(2)若遮住凸透镜的下半部分,则F形光源在光屏上的成像情况是(填“完整的像”“一半的像”或“无法成像”)。
(3)若把图中的凸透镜看作眼睛的晶状体,光屏看作视网膜,当“眼睛”戴上近视眼镜时,F形光源刚好在“视网膜”上成一清晰的像；若取下近视眼镜,则清晰的像会成在“视网膜”的(填“前面”或“后面”)。

缩小
完整的像
前面

9. (★★★)【实验名称】探究凸透镜成像的规律。
【证据】
(1)实验器材：刻度尺、F形光源、凸透镜、光屏。

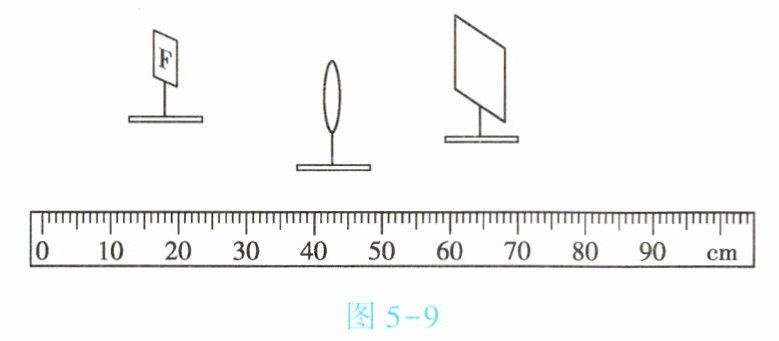

(2)如图5-9所示,从左到右分别放置F形光源、凸透镜和光屏。

A. 只需要将三者中心调至同一高度。
B. 需将三者中心调至同一高度并在同一直线上。
其中说法______(填字母)正确。
正确调整后,不断改变F形光源与凸透镜间的距离,并移动光屏进行实验,所获得的数据如下表：
|序号|F形光源到凸透镜的距离/cm|光屏上的像到凸透镜的距离/cm|
|1|40|13.3|
|2|30|15|
|3|20|20|
|4|15|30|
|5|10|光屏上没有像|
|6|8|光屏上没有像|
【解释】
(1)当凸透镜成实像时,物距增大,像距______。

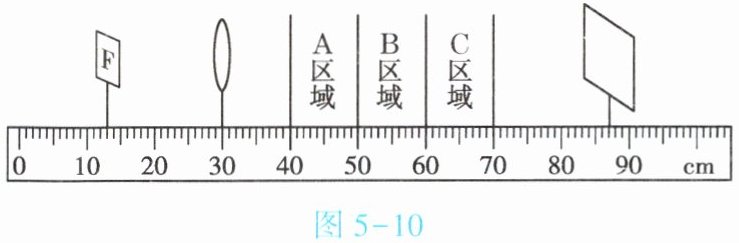

(2)如图5-10所示,光屏应移至______区域才能找到清晰的像。

(3)观察F形光源经凸透镜所成正立、放大的虚像,人眼应透过凸透镜向______(填“左”或“右”)观察。
【证据】
(2)其中说法()正确。
【解释】
(1)当凸透镜成实像时,物距增大,像距。
(2)如图5-10所示,光屏应移至区域才能找到清晰的像。
(3)观察F形光源经凸透镜所成正立、放大的虚像,人眼应透过凸透镜向观察。

B
减小
B
左
