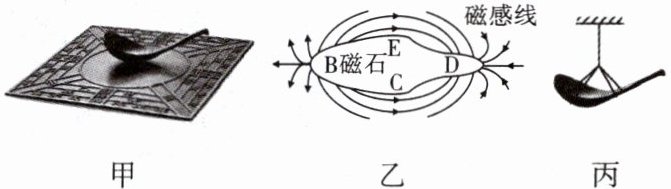

3.(2002,2005)【传统文化】某同学用图乙所示的天然磁石仿制图甲所示的司南。他以该磁石的D端为勺柄打磨成司南,再用细线将其悬挂直至静止,如图丙所示。则下列说法中正确的是()。
A.天然磁石的D端是N极
B.天然磁石的B端是S极
C.图乙中的E、C端是磁极
D.图丙中勺柄指向地球南方

D

根据磁感线方向判断磁极：磁感线从磁体N极出发，回到S极。图乙中，磁感线从B端向外发散（N极），回到D端（S极），故B端为N极，D端为S极，A、B错误；磁体只有两个磁极（N极和S极），图乙中B、D为磁极，E、C不是磁极，C错误；司南静止时，S极指向地理南方，D端为勺柄（S极），故勺柄指向地球南方，D正确。

4.(2006,2014)物理学是认识世界、改变世界的科学,它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索。下列关于科学家与其重要发现的应用对应正确的是()。
A.焦耳——电磁铁
B.奥斯特——电饭煲
C.法拉第——发电机
D.阿基米德——连通器

C

本题考察的是对物理学家及其重要发现的识记和理解。
A选项：焦耳的著名发现是焦耳定律，即电流通过导体产生的热量与电流的二次方成正比，与电阻成正比，与通电时间成正比。而电磁铁是基于电流的磁效应发现的，不是焦耳的发现，所以A选项错误。
B选项：奥斯特发现了电流的磁效应，即电流周围存在磁场。而电饭煲是利用电流的热效应来工作的，不是利用电流的磁效应，所以B选项错误。
C选项：法拉第发现了电磁感应现象，即当磁场发生变化时，会在导体中产生电动势，从而产生电流。发电机就是基于这一原理发明的，所以C选项正确。
D选项：阿基米德发现了阿基米德原理，即物体在液体中所受的浮力等于它所排开的液体所受的重力。而连通器是基于液体压强与深度的关系以及帕斯卡原理来工作的，不是阿基米德的发现，所以D选项错误。

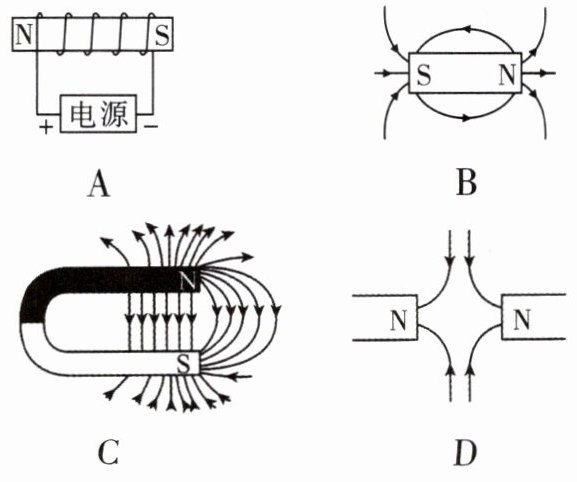

5.(2004,2008)下图中错误的是()。

D

A选项：用安培定则，电流从电源正极流入螺线管左端，四指指向电流方向，大拇指指向左端，为N极，正确；B选项：条形磁体外部磁感线从N极（右）出发回到S极（左），内部从S到N，方向正确；C选项：蹄形磁体外部磁感线从N极出发回到S极，方向正确；D选项：同名磁极（N极）相对，磁感线应从N极向外发散，图中磁感线方向错误。

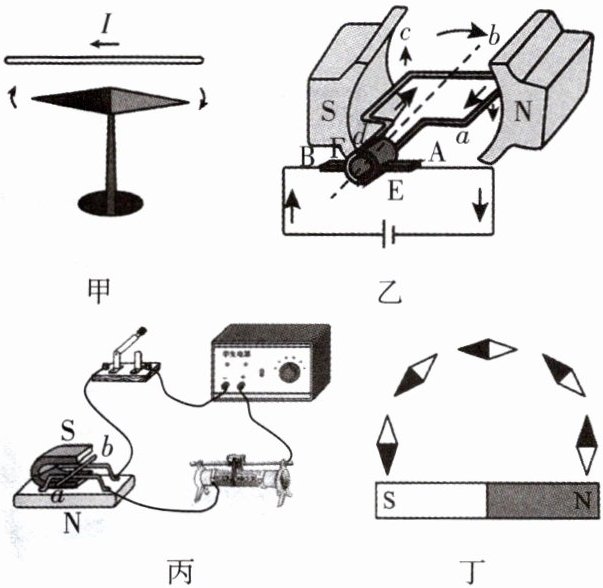

6.(2003,2006,2012,2016)如图所示的是有关“电和磁”的实验,则下列说法中正确的是()。
A.图甲实验演示的是电磁感应现象
B.图乙实验演示的是发电机的工作原理
C.图丙实验演示的是电动机的工作原理
D.图丁实验说明磁场方向与S极一致

D

甲图为通电导线使小磁针偏转，是奥斯特实验（电流的磁效应），A错误；乙图有电源，是通电线圈在磁场中受力转动（电动机原理），B错误；丙图无电源，导体切割磁感线使灵敏电流计偏转（电磁感应，发电机原理），C错误；丁图中小磁针N极指向为磁场方向，条形磁铁外部磁场方向从N极到S极，与S极指向一致，D正确。

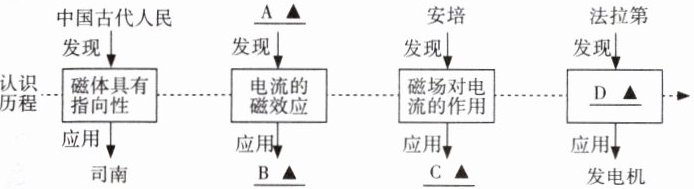

7.(2006,2013,2014)小明按人类对磁的认识历程,对“电磁转换”一章知识进行梳理,图中对应位置的内容填写正确的是()。

A.赫兹
B.电动机
C.电磁起重机
D.电磁感应现象

D

A位置对应“电流的磁效应”，发现者是奥斯特，非赫兹，A错误；B位置为电流磁效应的应用，如电磁起重机，电动机是磁场对电流作用的应用，B错误；C位置为磁场对电流作用的应用，应为电动机，电磁起重机是电流磁效应的应用，C错误；D位置，法拉第发现电磁感应现象，其应用为发电机，D正确。

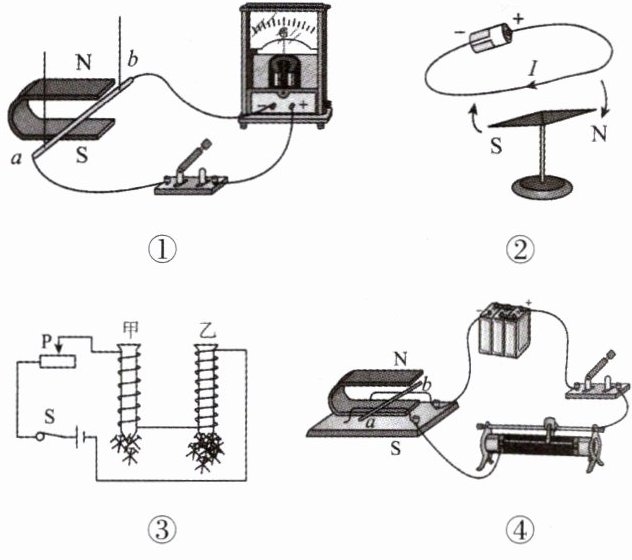

8.(2009,2015)【物理学与社会发展】如图甲为一种无链条电动自行车,它结合了人体动力和电池动力,骑行者踩脚踏板产生的动能可转化为电能,补充在锂电池内,之后通过锂电池驱动后轮前行。图乙中关于人体动力和电池动力的原理正确的是()。



A.①②
B.①④
C.②③
D.③④

B

骑行者踩脚踏板，线圈在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能，是电磁感应现象，①正确；该装置为奥斯特实验装置，说明通电导线周围存在磁场，②错误；该装置是研究影响电磁铁磁性强弱的因素的实验，利用电流的磁效应，③错误；该装置是探究通电导体在磁场中受力而运动的实验，将电能转化为机械能，④正确。
