6. (2025 曲靖阶段练习)如图所示,某研究小组利用以下器材进行了一些电学相关的探究活动。老师提供的实验器材有:电源(电压恒为 4.5 V),电流表、电压表、开关各一个,四个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω),两个滑动变阻器(规格分别为“20 Ω 2 A”“50 Ω 1 A”),导线若干。

(1)甲小组探究电阻一定时电流与电压的关系。
①请你根据图甲所示的电路图用笔画线代替导线将图乙中的实物电路连接完整。
②闭合开关前,要将滑动变阻器的滑片移至最____(选填“左”或“右”)端,此时滑动变阻器的作用是____。
③将 5 Ω 的定值电阻接入电路,检查无误后闭合开关,发现电压表无示数,电流表有示数,造成这一现象的原因可能是____(写出一条即可)。

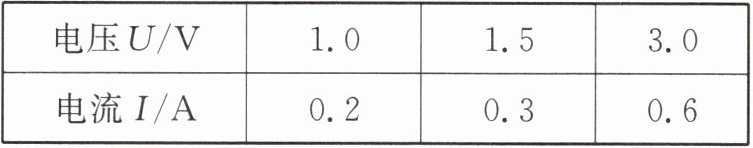

④排除故障后进行实验得到的数据如表所示,由此可得到的实验结论是____。
|电压$U/V$|1.0|1.5|3.0|
|电流$I/A$|0.2|0.3|0.6|

(2)乙小组探究电压一定时电流与电阻的关系。
①将 5 Ω 的定值电阻接入电路,检查无误后闭合开关,移动滑片,使电压表的示数为 1.5 V,记下相应的电流值。再用 10 Ω 的定值电阻替代 5 Ω 的定值电阻,此时滑片应向____(选填“左”或“右”)端移动,直到电压表示数为____V。
②为了用四个定值电阻进行实验,应选择的滑动变阻器的规格是____。

(1)①（实物连接图：从开关右端连接电流表“0.6A”接线柱，电流表负接线柱连接定值电阻左端，定值电阻右端连接电压表“3V”接线柱，电压表负接线柱连接滑动变阻器左上接线柱，滑动变阻器右下接线柱连接电源负极）
②右；保护电路
③定值电阻R短路（或电压表断路）
④电阻一定时，通过导体的电流与导体两端的电压成正比
(2)①右；1.5
②50Ω 1A

7. 如图所示,小兰用伏安法测量定值电阻$R_{x}$的电阻。

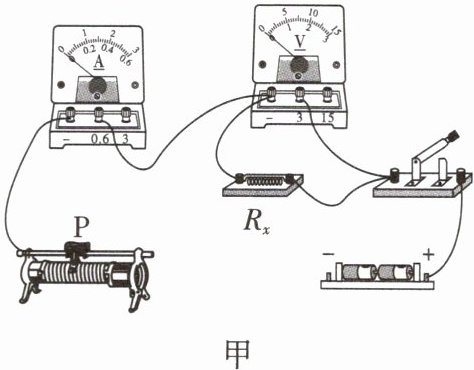

(1)用笔画线代替导线,将图甲中的电路连接完整,要求滑片向右移时,电流表的示数变大。连接电路时开关应处于状态;闭合开关前,滑动变阻器的滑片应滑到最(选填“左”或“右”)端。
(2)闭合开关,发现电流表无示数,电压表有示数。导致这一现象的原因可能是。
(3)某一次测量时,电流表的指针如图乙所示,其示数为A,电压表的指针如图丙所示,根据上述数据计算出定值电阻$R_{x}$的阻值为Ω。
(4)请写出一个与该实验多次测量的目的相同的实验:。
(5)如果将定值电阻$R_{x}$换成小灯泡来做该实验,小兰发现当小灯泡两端电压改变时,小灯泡电阻有明显改变,这是因为灯丝电阻随变化而变化。

(1) 电路连接如图（滑动变阻器右下接线柱与定值电阻右端相连）；断开；左
(2) 定值电阻$R_{x}$断路
(3) 0.24；10
(4) 测量物体的长度（合理即可）
(5) 温度
解析：
(1) 滑片右移电流变大，需滑动变阻器接入电阻变小，故接右下接线柱；连接电路时开关断开，闭合前滑片滑至最大阻值处（左端）。
(2) 电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故$R_{x}$断路。
(3) 电流表量程0-0.6A，分度值0.02A，示数0.24A；电压表量程0-3V，分度值0.1V，示数2.4V；$R_{x}=\frac{U}{I}=\frac{2.4V}{0.24A}=10\Omega$。
(4) 多次测量取平均值减小误差，如测量物体长度。
(5) 灯丝电阻随温度升高而增大。
