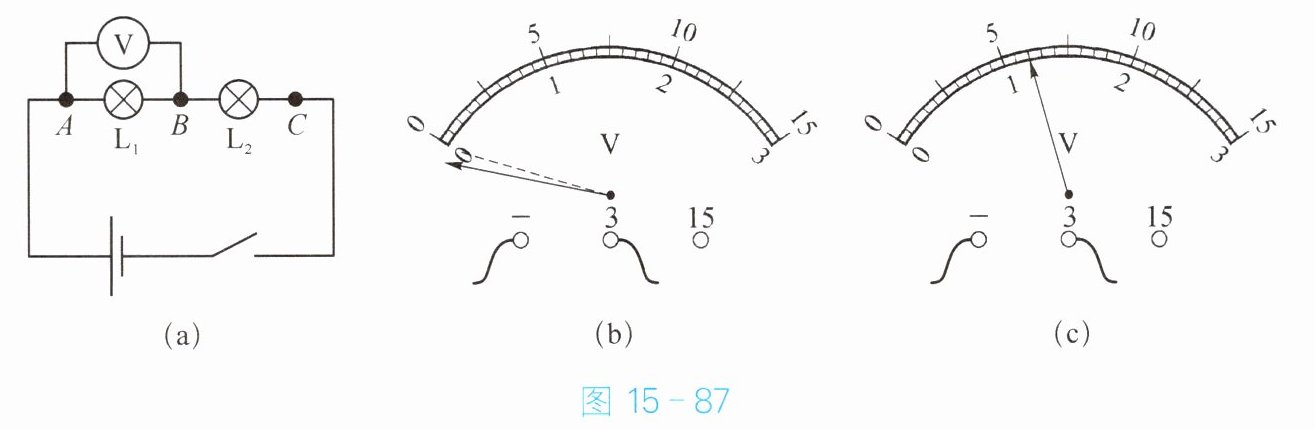

17. 小明所在实验小组的同学们在探究串联电路电压规律的实验中,设计的电路图如图 15 - 87(a)所示。

(1) 实验中最好选择规格(选填“相同”或“不同”)的小灯泡。
(2) 在测量$ L_1 $两端的电压时,小明发现电压表的指针偏转如图 15 - 87(b)所示,原因是。
(3) 纠正错误后,重新测量$ L_1 $两端的电压,电压表的指针偏转如图 15 - 87(c)所示,则电压表的示数为V。
(4) 小明分别测出 A 与 B、B 与 C、A 与 C 之间的电压分别为 Uₐₙ、U꜀ₙ、Uₐₙ,分析实验数据,可得到串联电路的电压特点是(用公式表示)。该实验中,小明多次实验的目的是。

(1) 不同
(2) 电压表的正、负接线柱接反了
(3) 1.2
(4) U_AC=U_AB+U_BC 寻找普遍规律,避免偶然性

18. 小雨在做探究并联电路电流规律的实验。

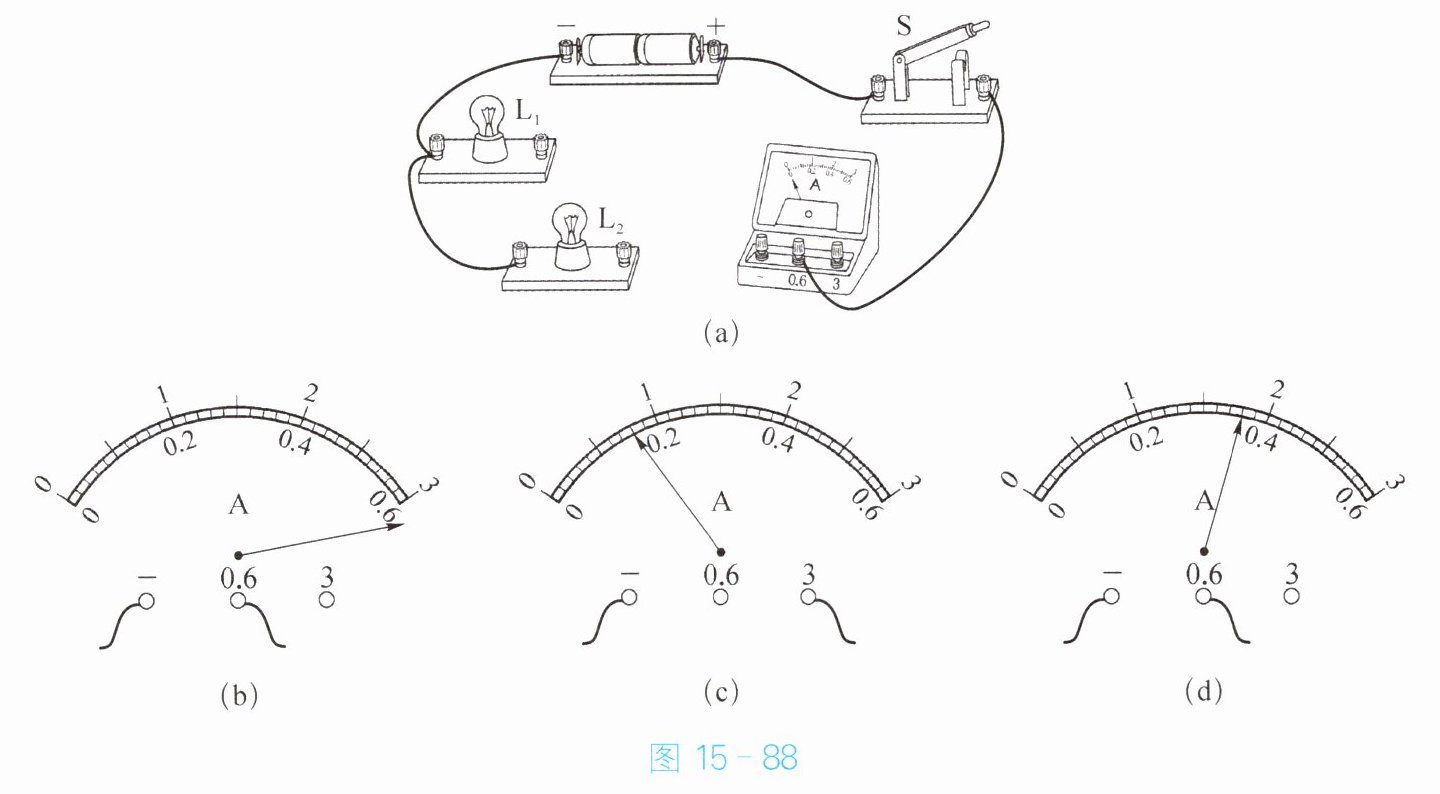

(1) 图 15 - 88(a)是小雨实验时未连好的电路,请你用笔画线表示导线,在图中帮她完成电路连接,要求：灯$ L_1 $和$ L_2 $并联,且电流表测干路中的电流。

(2) 按要求连接电路时,开关应。此时电流表指针指在零刻度线处,闭合开关后,若发现电流表指针出现了如图 15 - 88(b)所示的现象,则导致该现象的原因是电流表所选量程偏。改正错误后,重新闭合开关,电流表的示数如图 15 - 88(c)所示,则干路中的电流为A；接着用电流表测通过灯$ L_2 $的电流时,电流表的示数如图 15 - 88(d)所示,则通过灯$ L_1 $的电流为A。
(3) 小雨多次测量后的数据见下表。分析表中数据,可初步得出实验结论：并联电路中,。
| 实验序号 | 干路中的电流 I/A | 灯$ L_1 $所在支路的电流$ I_1/A $| 灯$ L_2 $所在支路的电流$ I_2/A $|
| :---: | :---: | :---: | :---: |
| 1 | 0.36 | 0.12 | 0.24 |
| 2 | 0.59 | 0.20 | 0.40 |
| 3 | 0.54 | 0.18 | 0.36 |

(1) 如图10所示
(2) 断开 小 0.8 0.44
(3) 干路中的电流等于各支路的电流之和
