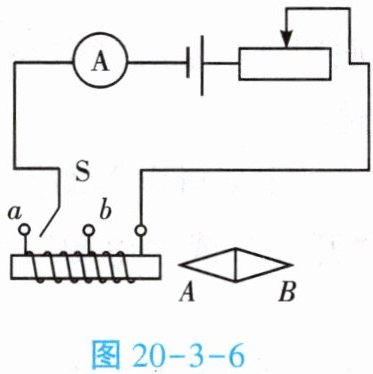

2. 小明想了解电流相同时，通电螺线管的线圈匝数越多，螺线管磁性是不是越强。他设计了如图20-3-6所示的电路图完成实验，电源两端电压不变，开关S可以自由拨动到a点或b点。
（1）当S拨到a点时，小磁针的A端是N极；当S拨到b点时，小磁针的A端是（选填“N”或“S”）极。
（2）小明分别将开关S拨动到a点和b点，然后用螺线管吸引一堆小铁钉，比较两种情况下螺线管吸引铁钉的个数。这个实验是否严谨？（选填“是”或“否”）。若严谨，请写出依据；若不严谨，请你说出错误之处，并用图20-3-6所示电路设计一个合理的方案完成实验。

2. （1）N （2）否 错误之处是将开关S分别拨动到a点和b点时电路中电流不相等。合理的方案：先将S拨到a点，记录下电流表此时的示数，然后用螺线管吸引小铁钉。再把S拨到b点，调节滑动变阻器，使电流表显示与之前相同的示数，再用螺线管吸引小铁钉，比较螺线管两次吸引小铁钉的个数。

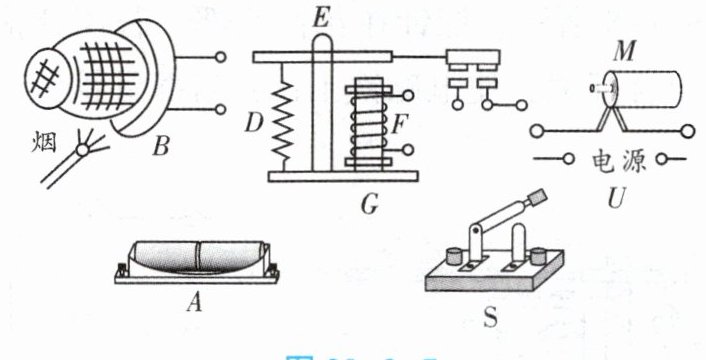

3. 如图20-3-7所示是一个自动排烟系统，当开关S闭合，用电池供电的烟雾检测器B检测到烟时，由电源U供电的电动机M就会自动工作将烟吹出室外。请你按照要求，用笔画线代替导线，连好电路。

图20-3-7

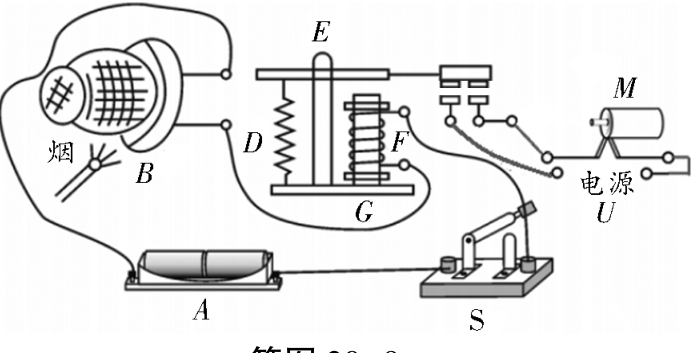

3. 如答图20-9所示
