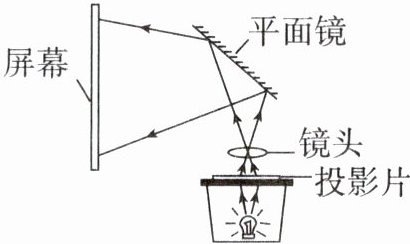

例3 下列关于投影仪的叙述不正确的是（）


A.物体在屏幕上成放大、正立的像
B.屏幕表面粗糙，有利于光发生漫反射
C.平面镜的作用是改变光路
D.若要使屏幕上的像正立，投影片应该倒着放
【技法点拨】
由于投影仪成倒立、放大的像，要看到屏幕上正立的像，可以将投影片倒着放。

例3 A

【分析】要解答本题，需掌握投影仪的工作原理：投影仪利用凸透镜成像规律，当物距在一倍焦距与二倍焦距之间时，成倒立、放大的实像；平面镜的作用是改变光的传播方向，使像能投射到屏幕上；屏幕表面粗糙是为了让光发生漫反射，保证各个方向的观众都能看到像；由于投影仪成的是倒立的像，因此要让屏幕上的像正立，投影片需倒放。接下来逐一分析选项，找出不正确的叙述。
【解析】
选项A：投影仪成的是倒立、放大的实像，并非正立的像，该叙述错误。
选项B：屏幕表面粗糙，光在其表面发生漫反射，能让不同位置的观众都看到屏幕上的像，叙述正确。
选项C：平面镜可以改变光路，将凸透镜所成的像反射到屏幕上，叙述正确。
选项D：因为投影仪成倒立的像，所以要使屏幕上的像正立，投影片应倒着放置，叙述正确。
综上，不正确的叙述是选项A。
【答案】A
【知识点】凸透镜成像规律、平面镜的作用、漫反射
【点评】本题考查投影仪的相关光学知识，涵盖凸透镜成像特点、平面镜功能及漫反射的应用，属于光学基础题，需准确掌握各知识点即可正确判断。
【难度系数】0.6

学习任务三 放大镜
|情境探究|
用放大镜看书上的字，并改变放大镜到字的距离，观察像的情况。
|探究归纳|
1.放大镜是一个镜。
2.放大镜的成像特点:所成的像是、的，并且像与物体在同一侧。
|学以致用|

1.凸透
2.正立 放大

【分析】本题考查放大镜的相关概念，解题时需明确放大镜的本质光学元件，再结合凸透镜成像规律分析其成像特点。首先，放大镜是利用凸透镜的成像特性制成的；其次，当放大镜作为透镜使用时，物体位于凸透镜一倍焦距以内，对应特定的成像性质。
【解析】1. 放大镜是利用凸透镜成正立、放大虚像的原理工作的，因此它是一个凸透镜；2. 当用放大镜观察物体时，物体在凸透镜的一倍焦距以内，根据凸透镜成像规律，此时所成的像是正立、放大的虚像，且像与物体在透镜的同一侧。
【答案】1.凸透；2.正立、放大
【知识点】凸透镜成像、放大镜原理
【点评】本题是对放大镜基础概念的直接考查，属于光学部分的识记类题目，侧重核心概念的掌握，难度较低。
【难度系数】0.8

例4 一个角比较小，只有$3°$，为了看清楚些，用一放大倍数为5倍的放大镜观察，看到的角的大小为（）

A.$5°$
B.$15°$
C.$3°$
D.$30°$
【易错警示】角的大小和边长无关，更和是否被放大无关，只和两条边张开的程度有关。

例4 C

【分析】
解题时需明确角的大小的决定因素：角的大小仅由两条边张开的程度决定，与边的长度、是否被放大无关。放大镜的作用是放大物体的边长，不会改变两条边张开的角度，因此原角的度数不会因放大镜的放大倍数而改变，据此判断选项。
【解析】
角的大小取决于两条边张开的程度，与边的长度、是否被放大均无关。放大镜只能放大角的边的长度，无法改变两条边张开的角度，所以原3°的角经5倍放大镜观察后，看到的角的大小仍为3°，对应选项C。
【答案】
C
【知识点】
角的大小的决定因素
【点评】
本题为基础概念题，易错点是受“放大倍数”干扰，错误认为角的度数会被放大，需牢记角的大小的本质属性，难度不大但易出错。
【难度系数】
0.3

学习任务四 实像和虚像

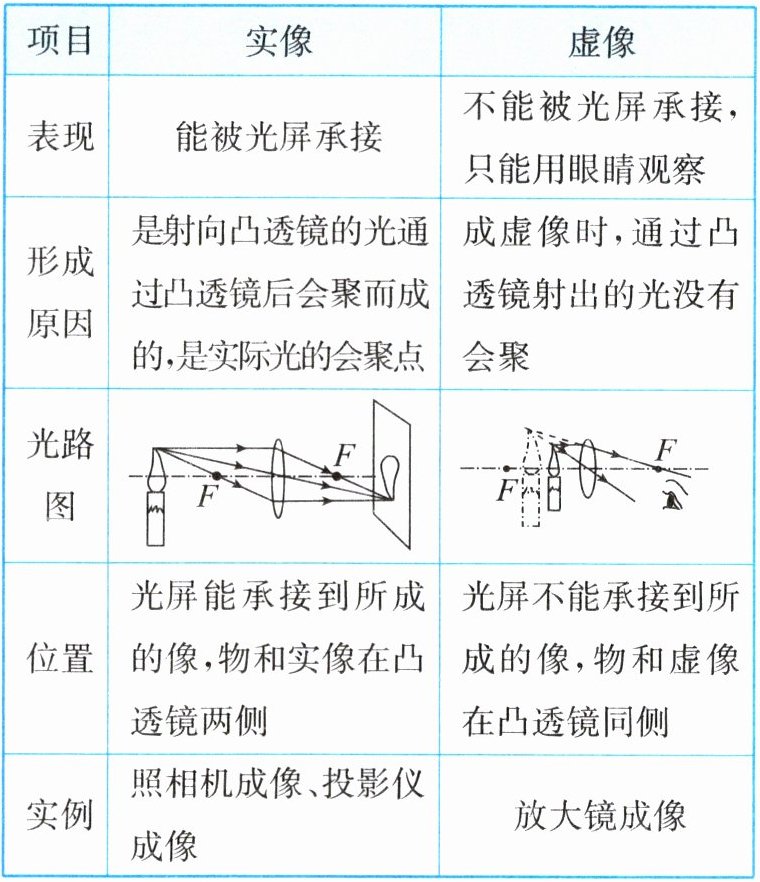

1.凸透镜成的实像和虚像
|项目|实像|虚像|
|表现|能被光屏承接|不能被光屏承接，只能用眼睛观察|
|形成原因|是射向凸透镜的光通过凸透镜后会聚而成的，是实际光的会聚点|成虚像时，通过凸透镜射出的光没有会聚|
|光路图|||
|位置|光屏能承接到所成的像，物和实像在凸透镜两侧|光屏不能承接到所成的像，物和虚像在凸透镜同侧|
|实例|照相机成像、投影仪成像|放大镜成像|

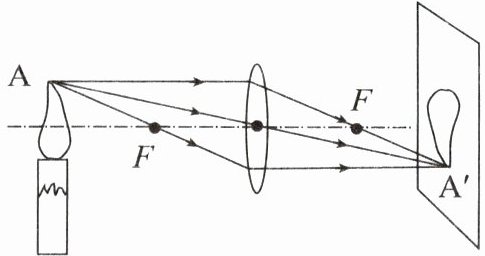

注意:如图所示,如果远处物体 A 的实像 A'呈现在光屏上,撤去光屏,并在 A'右侧放一个放大镜,光将继续通过放大镜。你觉得这些光还会成像吗？;会成怎样的像？。

2.小孔所成的像能用光屏承接,是实像;平面镜成的像不能用光屏承接,是虚像。

1.会 光通过放大镜若不能会聚,则成虚像;若能会聚,则成实像

【分析】
首先明确实像是由实际光线会聚而成的，当远处物体A的实像A'呈现在光屏上时，说明光线已会聚到A'点；撤去光屏后，在A'右侧放置放大镜（凸透镜），原本要会聚到A'的光线会经凸透镜发生折射，折射后光线的会聚情况决定了成像类型，需结合实像、虚像的判断依据（能否被光屏承接）分析。
【解析】
实像的本质是实际光线的会聚，撤去光屏后，射向A'点的光线仍会继续传播；放置放大镜后，光线经凸透镜折射，若折射光线能会聚，则成实像（可被光屏承接），若折射光线不能会聚（反向延长线会聚），则成虚像（无法被光屏承接），因此这些光仍会成像，成像类型取决于折射后光线的会聚状态。
【答案】
会；光通过放大镜若不能会聚，则成虚像；若能会聚，则成实像
【知识点】
实像与虚像的区别、凸透镜的折射规律
【点评】
本题结合实像的形成原理，考查凸透镜对光线的折射作用，需学生理解实像的光线本质及实像、虚像的判断方法，是对基础知识点的灵活应用。
【难度系数】
0.4

例5 如图所示，人通过凸透镜观察到的烛焰的像是（）


A.实像，能用光屏承接
B.实像，不能用光屏承接
C.虚像，能用光屏承接
D.虚像，不能用光屏承接

例5 D

【分析】
要解决这道题，需结合凸透镜成像规律分析：人通过凸透镜观察烛焰时，凸透镜相当于放大镜，此时烛焰位于凸透镜的一倍焦距以内，根据凸透镜成像规律，该情况下成正立、放大的虚像；虚像是光线反向延长线会聚形成的，并非实际光线会聚而成，因此无法用光屏承接。据此分析选项即可得出答案。
【解析】
根据凸透镜成像规律：当物距小于一倍焦距时，凸透镜成正立、放大的虚像；虚像的核心特点是不能用光屏承接，只有实像才能用光屏承接。
逐一分析选项：
A. 该选项称是实像且能用光屏承接，但本题中成的是虚像，故A错误；
B. 该选项称是实像且不能用光屏承接，既不符合成像类型也不符合承接特点，故B错误；
C. 该选项称虚像能用光屏承接，违背虚像的特点，故C错误；
D. 该选项描述为虚像，且不能用光屏承接，符合凸透镜成虚像的规律，故D正确。
【答案】
D
【知识点】
凸透镜成像、虚像的特点
【点评】
本题考查凸透镜成像中虚像的基本性质，属于基础题型，需牢记放大镜的成像规律，难度较低。
【难度系数】
0.6
