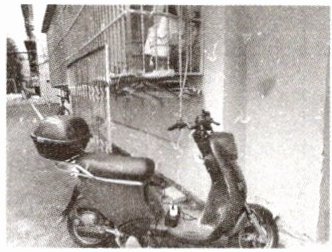

7.如图所示，有居民违规采用“飞线”（将电线插座从窗口悬挂至室外）给电瓶车充电。电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触
相线
（选填“相线”或“中性线”）绝缘皮破损处，会导致触电事故；夜间水蒸气液化在插座内，会导致电路短路
，使导线的温度急剧升高
，很容易造成火灾。答案
7.相线 短路 升高
解析
【分析】
要解决这道题，需结合家庭电路的电压特点、短路的危害等知识分析：首先明确家庭电路中相线（火线）与大地间有220V电压，中性线（零线）与大地间电压为0，判断触电的原因；再分析水蒸气液化在插座内会导致火线和零线连通，形成短路，最后根据短路时电流过大，结合焦耳定律判断导线温度的变化。
【解析】
1. 触电判断：家庭电路中，相线（火线）与大地之间的电压为220V，中性线（零线）与大地之间电压为0。当电线绝缘皮破损时，人体接触相线破损处，会通过相线、大地形成电流通路，导致触电，故第一空填“相线”。
2. 电路故障：夜间水蒸气液化在插座内，会使插座内的火线和零线直接连通，造成电路短路，故第二空填“短路”。
3. 温度变化：电路短路时，电路电阻极小，根据欧姆定律，电路中电流会急剧增大；根据焦耳定律Q=I²Rt，电流通过导线产生的热量会大幅增加，使导线温度急剧升高，易引发火灾，故第三空填“升高”。
【答案】
相线；短路；升高
【知识点】
家庭电路、安全用电、短路的危害
【点评】
本题结合生活中“飞线充电”的实际场景，将物理知识与生活安全结合，考查学生对家庭电路安全用电知识的掌握，难度适中，能引导学生关注生活中的用电安全问题。
【难度系数】
0.6
要解决这道题，需结合家庭电路的电压特点、短路的危害等知识分析：首先明确家庭电路中相线（火线）与大地间有220V电压，中性线（零线）与大地间电压为0，判断触电的原因；再分析水蒸气液化在插座内会导致火线和零线连通，形成短路，最后根据短路时电流过大，结合焦耳定律判断导线温度的变化。
【解析】
1. 触电判断：家庭电路中，相线（火线）与大地之间的电压为220V，中性线（零线）与大地之间电压为0。当电线绝缘皮破损时，人体接触相线破损处，会通过相线、大地形成电流通路，导致触电，故第一空填“相线”。
2. 电路故障：夜间水蒸气液化在插座内，会使插座内的火线和零线直接连通，造成电路短路，故第二空填“短路”。
3. 温度变化：电路短路时，电路电阻极小，根据欧姆定律，电路中电流会急剧增大；根据焦耳定律Q=I²Rt，电流通过导线产生的热量会大幅增加，使导线温度急剧升高，易引发火灾，故第三空填“升高”。
【答案】
相线；短路；升高
【知识点】
家庭电路、安全用电、短路的危害
【点评】
本题结合生活中“飞线充电”的实际场景，将物理知识与生活安全结合，考查学生对家庭电路安全用电知识的掌握，难度适中，能引导学生关注生活中的用电安全问题。
【难度系数】
0.6
8.变电站旁常常立有如图所示的警示牌，这样做的目的主要是提醒人们不能
靠近
高压带电体，从而避免发生高压电弧触电。人或动物靠近高压带电体时，他们与高压带电体之间的空气可能会由绝缘体变成导体
而产生放电现象，使人触电危及生命，故严禁
（选填“允许”或“严禁”）在高压线附近进行放风筝或钓鱼等活动。答案
8.靠近 导体 严禁
解析
【分析】
本题考查高压触电的安全常识，解题思路：首先，明确高压带电体的安全警示目的是避免人们靠近引发触电；其次，回忆空气在高压电场下的导电性质变化，正常状态是绝缘体，靠近高压时会转变为导体；最后，结合安全用电原则，判断高压线附近活动的允许性。
【解析】
1. 变电站旁的高压警示牌，核心目的是提醒人们不能靠近高压带电体，防止发生高压电弧触电，因此第一空填“靠近”；
2. 正常情况下空气是绝缘体，但人或动物靠近高压带电体时，强电场会使空气电离，由绝缘体变成导体，进而产生放电现象导致触电，因此第二空填“导体”；
3. 由于靠近高压带电体极易发生触电事故，所以严禁在高压线附近进行放风筝、钓鱼等活动，因此第三空填“严禁”。
【答案】
靠近 导体 严禁
【知识点】
安全用电、高压触电
【点评】
本题围绕高压触电的安全常识命题，考查学生对安全用电基本原则的识记，属于基础类题目，侧重对课本核心知识点的直接应用。
【难度系数】
0.7
本题考查高压触电的安全常识，解题思路：首先，明确高压带电体的安全警示目的是避免人们靠近引发触电；其次，回忆空气在高压电场下的导电性质变化，正常状态是绝缘体，靠近高压时会转变为导体；最后，结合安全用电原则，判断高压线附近活动的允许性。
【解析】
1. 变电站旁的高压警示牌，核心目的是提醒人们不能靠近高压带电体，防止发生高压电弧触电，因此第一空填“靠近”；
2. 正常情况下空气是绝缘体，但人或动物靠近高压带电体时，强电场会使空气电离，由绝缘体变成导体，进而产生放电现象导致触电，因此第二空填“导体”；
3. 由于靠近高压带电体极易发生触电事故，所以严禁在高压线附近进行放风筝、钓鱼等活动，因此第三空填“严禁”。
【答案】
靠近 导体 严禁
【知识点】
安全用电、高压触电
【点评】
本题围绕高压触电的安全常识命题，考查学生对安全用电基本原则的识记，属于基础类题目，侧重对课本核心知识点的直接应用。
【难度系数】
0.7
9. 2024年11月27日，贵州省消防安全形势新闻发布会上指出：截至2024年11月20日全省由于电气故障引发的火灾占全年火灾总数的40%以上。电气故障和用电不慎引发火灾的主要原因有：
(1)电路用电器总功率过大；
(2)电线老化、破损；
……
请从上面所列的两个原因中选出一个，运用所学物理知识解释其引发火灾的原理。
(1)电路用电器总功率过大；
(2)电线老化、破损；
……
请从上面所列的两个原因中选出一个，运用所学物理知识解释其引发火灾的原理。
答案
9.(1)电路用电器总功率过大,根据 $P=UI$ 可知,电路中电流变大,根据 $Q=I^2Rt$ 可知,相同时间内电流产生的热量更多,温度更高,容易引发火灾。
(2)电线老化、破损,当相线和中性线接触时会发生短路现象,使得电路中电流变大,相同时间内电流产生的热量更多,温度更高,容易引发火灾。
(2)电线老化、破损,当相线和中性线接触时会发生短路现象,使得电路中电流变大,相同时间内电流产生的热量更多,温度更高,容易引发火灾。
解析
【分析】本题需从给定的两个电气故障原因中选取一个，运用电学相关物理知识解释火灾成因。首先回忆家庭电路电压恒定，结合电功率公式$P=UI$可推导总功率过大时的电流变化；再根据焦耳定律$Q=I^2Rt$，分析电流变化对产生热量的影响，进而说明温度升高引发火灾的原理。
【解析】选原因(1)：家庭电路电压$U$为定值，当用电器总功率过大时，根据公式$P=UI$，电路中的电流$I$会随之变大；再根据焦耳定律$Q=I^2Rt$，在导线电阻$R$和通电时间$t$一定时，电流越大，电流产生的热量$Q$越多，会使电路温度快速升高，达到可燃物的着火点，从而引发火灾。（若选原因(2)：电线老化、破损会导致相线与中性线接触发生短路，短路时电路电阻极小，根据欧姆定律$I=\frac{U}{R}$，电路中电流会急剧变大；再根据焦耳定律$Q=I^2Rt$，在导线电阻$R$和通电时间$t$一定时，电流越大，产生的热量越多，温度急剧升高，容易引发火灾。）
【答案】示例一：选(1)，电路用电器总功率过大，根据$P=UI$可知，电路中电流变大，根据$Q=I^2Rt$可知，相同时间内电流产生的热量更多，温度更高，容易引发火灾。（或示例二：选(2)，电线老化、破损，当相线和中性线接触时会发生短路现象，使得电路中电流变大，相同时间内电流产生的热量更多，温度更高，容易引发火灾。）
【知识点】电功率与电流的关系、焦耳定律
【点评】本题结合消防安全的实际问题，考查电学知识在生活中的应用，体现了物理学科的实用性，帮助学生理解安全用电的物理原理，增强安全意识。
【难度系数】0.6
【解析】选原因(1)：家庭电路电压$U$为定值，当用电器总功率过大时，根据公式$P=UI$，电路中的电流$I$会随之变大；再根据焦耳定律$Q=I^2Rt$，在导线电阻$R$和通电时间$t$一定时，电流越大，电流产生的热量$Q$越多，会使电路温度快速升高，达到可燃物的着火点，从而引发火灾。（若选原因(2)：电线老化、破损会导致相线与中性线接触发生短路，短路时电路电阻极小，根据欧姆定律$I=\frac{U}{R}$，电路中电流会急剧变大；再根据焦耳定律$Q=I^2Rt$，在导线电阻$R$和通电时间$t$一定时，电流越大，产生的热量越多，温度急剧升高，容易引发火灾。）
【答案】示例一：选(1)，电路用电器总功率过大，根据$P=UI$可知，电路中电流变大，根据$Q=I^2Rt$可知，相同时间内电流产生的热量更多，温度更高，容易引发火灾。（或示例二：选(2)，电线老化、破损，当相线和中性线接触时会发生短路现象，使得电路中电流变大，相同时间内电流产生的热量更多，温度更高，容易引发火灾。）
【知识点】电功率与电流的关系、焦耳定律
【点评】本题结合消防安全的实际问题，考查电学知识在生活中的应用，体现了物理学科的实用性，帮助学生理解安全用电的物理原理，增强安全意识。
【难度系数】0.6
