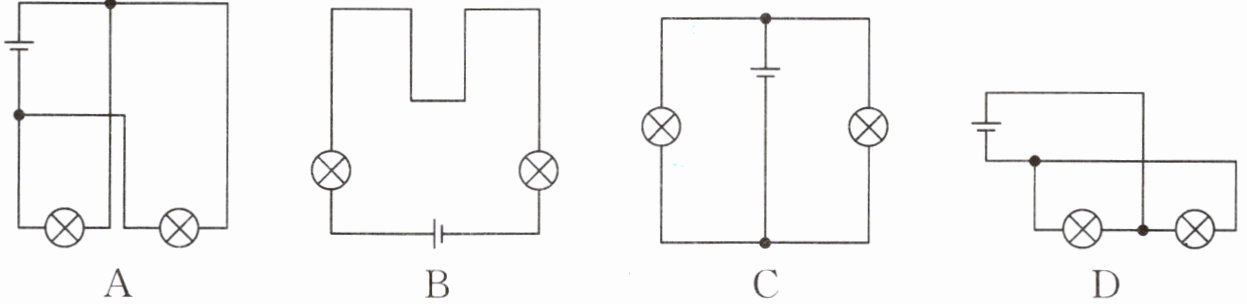

6. 下列四个电路属于串联电路的是 （）

6.B

【分析】要判断串联电路，需先明确串联电路的核心特征：电流只有一条路径，电路元件逐个顺次连接，各用电器相互影响。解题时需逐一分析每个选项的电流走向，区分串并联电路：
1. 选项A：电流从电源正极流出后，分为两条独立路径，分别经过两个灯泡后汇合回到负极，属于并联电路；
2. 选项B：电流从电源正极流出，依次经过左侧灯泡、右侧灯泡，仅一条路径回到电源负极，元件顺次连接，符合串联电路特点；
3. 选项C：电源在中间，左右两个灯泡分别并联在电源两端，电流有两条路径，属于并联电路；
4. 选项D：电流从电源流出后分为两条路径，分别经过两个灯泡，属于并联电路。
综上，符合串联电路要求的是B。
【解析】根据串联电路的定义：电路元件逐个顺次连接，电流只有一条路径。对各选项分析如下：
A选项：电流存在两条分支路径，两个灯泡为并联连接，不符合串联要求；
B选项：电流从电源正极出发，依次经过两个灯泡，仅一条闭合路径，属于串联电路；
C选项：两个灯泡分别接在电源两极，电流有两条独立路径，为并联电路；
D选项：电流分为两条路径经过两个灯泡，属于并联电路。因此答案选B。
【答案】B
【知识点】串联电路、并联电路
【点评】本题考查串联电路的判断，解题关键是掌握“串联电路电流只有一条路径”的核心特点，需仔细梳理各电路的电流走向，区分串并联电路的差异，属于基础电路判断类题目。
【难度系数】0.5

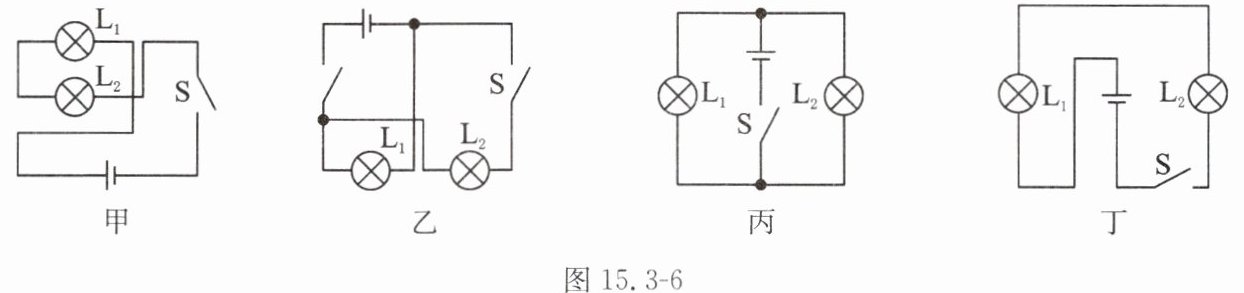

7. 如图15.3-6所示的四个电路属于并联电路的是（）

图15.3-6

A.甲、乙
B.甲、丙
C.乙、丙
D.丙、丁

7.C

【分析】要判断并联电路，需明确并联电路的核心特征：各用电器两端分别连接到电源的两极，电流存在两条或以上独立路径。我们逐个分析四个电路的连接方式：
1. 甲电路：电流从电源正极出发，依次经过L₁、L₂、开关S回到电源负极，只有一条电流路径，属于串联电路；
2. 乙电路：L₁和L₂的两端都分别连接到电源的正、负极，电流有两条独立的路径，属于并联电路；
3. 丙电路：电流从电源正极出发，分为两条支路，一条经过L₁，另一条经过L₂，汇合后经开关S回到电源负极，属于并联电路；
4. 丁电路：电流从电源正极出发，依次经过L₂、开关S、L₁回到电源负极，只有一条电流路径，属于串联电路。
综上，并联电路是乙和丙，对应选项C。
【解析】根据串并联电路的判断方法：串联电路电流只有一条路径，用电器依次连接；并联电路电流有多条路径，用电器两端分别接电源两极。对四图逐一分析：
甲：L₁与L₂串联，电流仅一条路径；
乙：L₁、L₂两端均接电源两极，为并联；
丙：L₁、L₂两端均接电源两极，为并联；
丁：L₁与L₂串联，电流仅一条路径。
因此属于并联的是乙、丙，答案选C。
【答案】C
【知识点】并联电路判断、串联与并联电路
【点评】本题考查串并联电路的区分，关键是掌握串并联电路的电流路径特点，需逐一分析电路结构，难度适中。
【难度系数】0.5

8.在图15.3-7所示的电路图中，若要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，则应（）

A.只闭合开关$\mathrm{S}_3$
B.同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$，断开开关$\mathrm{S}_2$
C.同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，断开开关$\mathrm{S}_3$
D.只闭合开关$\mathrm{S}_2$

图15.3-7

8.B

【分析】要判断灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是否并联，需依据并联电路的特点：电流从电源正极流出后，能分成两条独立的路径，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，最终汇合回到电源负极。解题时需逐个分析各选项中开关通断对应的电流路径，判断是否满足并联条件，同时要注意避免电源短路的情况。
【解析】逐个分析选项：
选项A：只闭合$\mathrm{S}_3$，断开$\mathrm{S}_1$、$\mathrm{S}_2$。电流路径为：电源正极→$\mathrm{S}_3$→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$和$\mathrm{L}_2$串联，不符合并联要求，错误。
选项B：同时闭合$\mathrm{S}_1$和$\mathrm{S}_3$，断开$\mathrm{S}_2$。电流从电源正极流出后分为两条独立路径：①电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极；②电源正极→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极。$\mathrm{L}_1$和$\mathrm{L}_2$两端分别接电源两极，属于并联，正确。
选项C：同时闭合$\mathrm{S}_1$和$\mathrm{S}_2$，断开$\mathrm{S}_3$。电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→电源负极，形成电源短路，会损坏电源，错误。
选项D：只闭合$\mathrm{S}_2$，断开$\mathrm{S}_1$、$\mathrm{S}_3$。电路无完整通路，灯泡均不工作，错误。
【答案】B
【知识点】并联电路、电流路径分析、电路状态判断
【点评】本题考查电路连接方式的判断，核心是理清开关通断时的电流走向，区分串联、并联和短路，是初中电路基础题，需掌握电路分析的基本方法。
【难度系数】0.5

9.在图15.3-8所示的电路中，下列说法正确的是（）

A.当两个开关均断开时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联
B.当两个开关均闭合时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
C.当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联
D.当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，灯泡$\mathrm{L}_1$被短路，只有灯泡$\mathrm{L}_2$能发光

9.B

【分析】
要判断不同开关状态下灯泡的连接方式，需逐一分析每个选项中开关的通断情况，明确电流的路径，看电流依次经过哪些用电器，进而确定电路是串联、并联还是断路，再判断选项的正误。
【解析】
选项A：当两个开关均断开时，电流从电源正极出发，仅能通过灯泡$\mathrm{L}_1$回到电源负极，$\mathrm{L}_2$所在支路因$\mathrm{S}_1$断开无电流，只有$\mathrm{L}_1$发光，并非$\mathrm{L}_1$和$\mathrm{L}_2$串联，A错误。
选项B：当两个开关均闭合时，电流从电源正极分为两条支路：一条经$\mathrm{L}_1$、$\mathrm{S}_2$回到负极；另一条经$\mathrm{L}_2$、$\mathrm{S}_1$、$\mathrm{S}_2$回到负极，$\mathrm{L}_1$和$\mathrm{L}_2$两端均直接接在电源两端，属于并联，B正确。
选项C：当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，$\mathrm{L}_2$所在支路因$\mathrm{S}_1$断开无电流，$\mathrm{L}_1$单独通路，并非$\mathrm{L}_1$和$\mathrm{L}_2$串联，C错误。
选项D：当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，$\mathrm{L}_1$是通路，并未被短路，$\mathrm{L}_2$无电流，D错误。
【答案】
B
【知识点】
串联电路、并联电路、电路的通路与断路
【点评】
本题考查不同开关状态下电路连接方式的判断，核心是分析电流的路径，明确串并联电路的特点，属于电路基础题型，需准确识别各用电器的电流通路。
【难度系数】
0.5

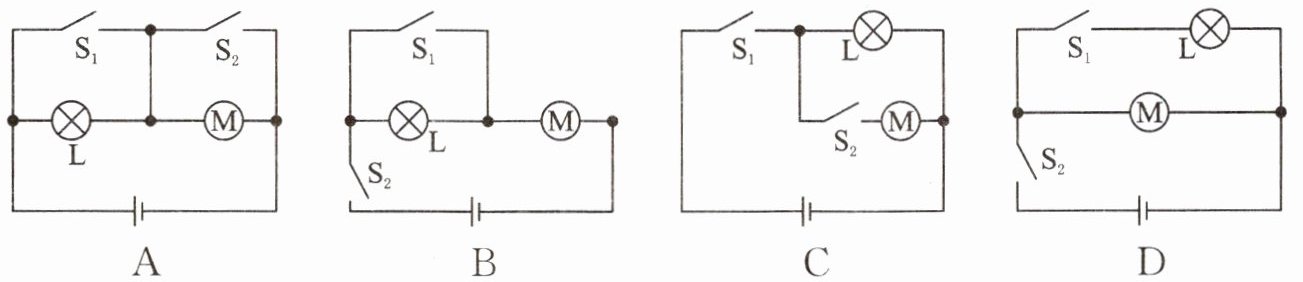

10.有一种智能锁，需要通过“密码＋人脸”两次识别成功才能开锁。密码识别成功时仅开关$\mathrm{S}_1$闭合，灯泡$\mathrm{L}$发光，照亮人脸进行识别，但不开锁，人脸识别成功后开关$\mathrm{S}_2$才会闭合，电动机$\mathrm{M}$工作，开锁成功。选项中的电路设计符合要求的是（）

10.C

【分析】
要选出符合要求的电路，需紧扣题目条件：①仅闭合$\mathrm{S}_1$时，灯泡$\mathrm{L}$发光，电动机$\mathrm{M}$不工作；②电动机$\mathrm{M}$工作时，开关$\mathrm{S}_1$必须处于闭合状态（即需先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$才能让$\mathrm{M}$工作）。需逐一分析各选项电路的开关通断对用电器的影响，判断是否满足上述条件。
【解析】
选项A：仅闭合$\mathrm{S}_1$时，电流经电源→$\mathrm{L}$→$\mathrm{S}_1$形成回路，$\mathrm{L}$发光；但闭合$\mathrm{S}_2$后，电动机$\mathrm{M}$与$\mathrm{L}$并联，两者同时工作，不符合“仅$\mathrm{S}_2$闭合时$\mathrm{M}$工作”的要求，排除。
选项B：仅闭合$\mathrm{S}_1$时，$\mathrm{L}$所在支路因$\mathrm{S}_2$断开无法形成回路，电路断路，$\mathrm{L}$不发光，不符合要求，排除。
选项C：仅闭合$\mathrm{S}_1$时，电流路径为电源→$\mathrm{S}_1$→$\mathrm{L}$→电源，$\mathrm{L}$发光；此时$\mathrm{S}_2$断开，电动机$\mathrm{M}$所在支路不通，$\mathrm{M}$不工作；当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电动机$\mathrm{M}$所在支路接通，$\mathrm{M}$工作，且$\mathrm{S}_1$在干路，保证$\mathrm{M}$工作时$\mathrm{S}_1$已闭合，完全符合题目要求。
选项D：仅闭合$\mathrm{S}_1$时，$\mathrm{L}$发光；但$\mathrm{S}_1$断开时，闭合$\mathrm{S}_2$也能让电动机$\mathrm{M}$工作，不符合“需先闭合$\mathrm{S}_1$才能让$\mathrm{M}$工作”的要求，排除。
【答案】
C
【知识点】
电路串并联；开关的作用
【点评】
本题结合实际应用考查电路设计，需根据题目要求分析各开关对用电器的控制情况，关键是明确$\mathrm{M}$工作时$\mathrm{S}_1$必须闭合，避免无关情况出现。
【难度系数】
