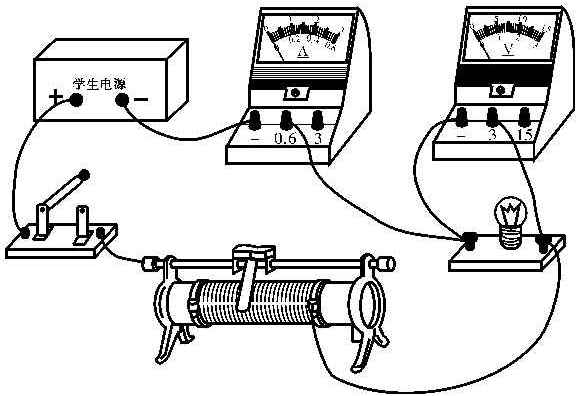

7.某小组同学想测量标有“2.5 V 0.3 A”的小灯泡在不同工作状态下的电阻，他们设计了如图17.3-6甲所示实验电路，电源电压保持不变。

(1)请用笔画线表示导线，将图17.3-6甲中的实物电路连接完整。
(2)移动滑动变阻器的滑片至最端后闭合开关，使电路中的电流在开始测量时最小；向滑动变阻器的另一端缓慢地移动滑片，观察到小灯泡在电压达到0.42 V时开始发光，此时电流表的示数如图17.3-6乙所示，示数为A。
(3)根据实验数据绘制的U-I图像如图17.3-6丙所示，小灯泡未发光时的电阻可能为。(选填字母)
A.0 Ω B.3.1 Ω C.3.5 Ω D.8.3 Ω
(4)随着电路中电流的增大，滑动变阻器两端的电压，小灯泡的电阻，整个电路中的电阻。(均选填“增大”“减小”或“不变”)

7.(1)
(2)左 0.12
(3)B
(4)减小 增大 减小

【分析】
本题是测量小灯泡电阻的实验题，需分步骤解决各小问：
1. 第(1)问为实物电路连接，滑动变阻器需“一上一下”串联接入，结合已有接线确定连接方式；
2. 第(2)问需明确滑动变阻器闭合开关前的调节规则（调至最大阻值处），再根据电流表量程和分度值读数；
3. 第(3)问利用欧姆定律计算电阻，结合灯丝电阻随温度变化的特点分析选项；
4. 第(4)问根据串联电路电压规律、欧姆定律及灯丝电阻的温度特性分析各物理量变化。
【解析】
(1) 滑动变阻器应“一上一下”串联在电路中，图中滑动变阻器已接右下接线柱，因此将滑动变阻器的任意一个上端接线柱（如左上接线柱）与开关的右接线柱连接，完成电路。
(2) 闭合开关前，滑动变阻器滑片应调至最大阻值处，使电路初始电流最小；本实验滑动变阻器接右下接线柱，滑片在最左端时接入电阻丝最长，电阻最大，故填“左”；电流表选用0~0.6A量程，分度值为0.02A，指针指向第6小格，示数为0.02A×6=0.12A。
(3) 小灯泡未发光时，灯丝温度低，电阻小于正常发光时的电阻。根据R=U/I，电压0.42V时电流为0.12A，计算得R=0.42V/0.12A=3.5Ω，未发光时温度更低，电阻略小，结合选项，选B（3.1Ω）。
(4) 电源电压U总不变，电流增大时，小灯泡功率增大，温度升高，灯丝电阻增大；串联电路中U总=U滑+U灯，U灯=IR灯，I增大、R灯增大，故U灯增大，滑动变阻器两端电压U滑=U总-U灯，减小；整个电路总电阻R总=U总/I，U总不变，I增大，故总电阻减小。
【答案】
7.(1)
(2)左 0.12
(3)B
(4)减小 增大 减小
【知识点】
欧姆定律、滑动变阻器的使用、电阻的影响因素
【点评】
本题围绕测量小灯泡电阻的实验展开，涵盖电路连接、器材操作、电表读数、电阻计算及电阻特性分析，综合性较强，重点考查学生对实验原理和规律的理解应用能力，需注意灯丝电阻随温度变化的特点。
【难度系数】
0.5
