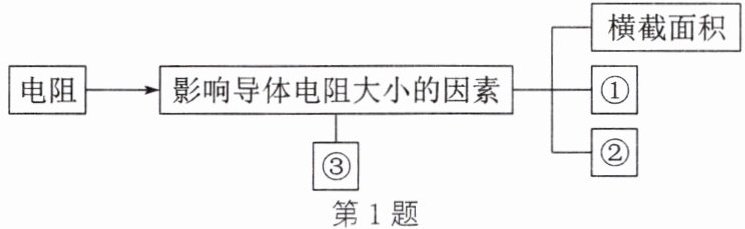

1. 知识梳理是学习的一种重要方法,请从电阻的特点和实际器材出发完成下面的知识结构图。
①
①材料
。②长度
。③温度
。答案
1. ①材料 ②长度 ③温度
解析
【分析】本题考查影响导体电阻大小的因素，解题时需回忆课本中关于电阻影响因素的知识点：导体电阻的大小由材料、长度、横截面积和温度四个因素决定，结合知识结构图中已给出的横截面积，对应找出剩余的三个因素即可完成填空。
【解析】导体电阻的大小是导体本身的性质，其影响因素包括材料、长度、横截面积和温度。观察知识结构图，已明确列出横截面积，因此①对应材料，②对应长度，③对应温度。
【答案】①材料；②长度；③温度
【知识点】影响电阻的因素
【点评】本题以知识结构图的形式梳理电学基础知识点，考查内容为影响导体电阻大小的因素，属于识记类基础题，帮助学生巩固相关概念，难度较低。
【难度系数】0.2
【解析】导体电阻的大小是导体本身的性质，其影响因素包括材料、长度、横截面积和温度。观察知识结构图，已明确列出横截面积，因此①对应材料，②对应长度，③对应温度。
【答案】①材料；②长度；③温度
【知识点】影响电阻的因素
【点评】本题以知识结构图的形式梳理电学基础知识点，考查内容为影响导体电阻大小的因素，属于识记类基础题，帮助学生巩固相关概念，难度较低。
【难度系数】0.2

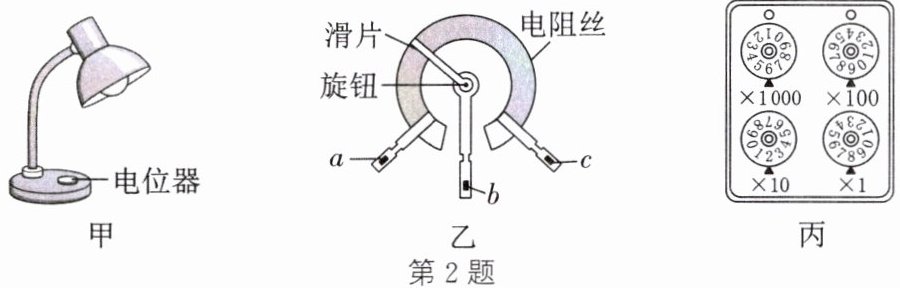

2. 如图所示，
，电位器应与灯泡
，电位器应与灯泡串联
（串联/并联）。若要逆时针旋转旋钮时灯泡变暗，则需将b和c
（a和b/a和c/b和c）接线柱接入电路。如图丙所示的电阻箱的示数为6928
Ω。答案
2. 串联 b和c 6928
解析
【分析】
电位器的作用是通过改变接入电路的电阻来调节电流，从而改变灯泡亮度，需与灯泡串联（并联时灯泡电压不变，无法调节亮度）。要使逆时针旋转旋钮时灯泡变暗，说明电路电流变小，电位器接入电阻需变大，需结合电位器接线柱的工作原理分析：电位器的b是滑片接线柱，a、c是电阻丝两端，接入不同接线柱时，接入的电阻丝长度不同；电阻箱读数需将各旋钮对应数字乘以倍率后相加。
【解析】
1. 电位器与灯泡的连接：电位器需改变电路电流，因此应与灯泡串联（并联时灯泡两端电压等于电源电压，亮度无法调节）。
2. 接线柱选择：逆时针旋转旋钮时灯泡变暗，说明电流变小，电位器接入电阻变大。当接入b和c接线柱时，逆时针旋转旋钮，滑片向a侧移动，接入的电阻丝长度变长，电阻变大，电流减小，灯泡变暗，故选择b和c。
3. 电阻箱读数：×1000档数字为6，×100档为9，×10档为2，×1档为8，总阻值=6×1000 + 9×100 + 2×10 + 8×1 = 6928Ω。
【答案】
串联；b和c；6928
【知识点】
滑动变阻器的使用、电阻箱的读数、串联电路的特点
【点评】
本题考查电位器的工作原理及电阻箱的读数，核心是理解滑动变阻器通过改变接入电阻丝长度改变电阻的原理，掌握电阻箱的读数规则，属于基础题型。
【难度系数】
0.5
电位器的作用是通过改变接入电路的电阻来调节电流，从而改变灯泡亮度，需与灯泡串联（并联时灯泡电压不变，无法调节亮度）。要使逆时针旋转旋钮时灯泡变暗，说明电路电流变小，电位器接入电阻需变大，需结合电位器接线柱的工作原理分析：电位器的b是滑片接线柱，a、c是电阻丝两端，接入不同接线柱时，接入的电阻丝长度不同；电阻箱读数需将各旋钮对应数字乘以倍率后相加。
【解析】
1. 电位器与灯泡的连接：电位器需改变电路电流，因此应与灯泡串联（并联时灯泡两端电压等于电源电压，亮度无法调节）。
2. 接线柱选择：逆时针旋转旋钮时灯泡变暗，说明电流变小，电位器接入电阻变大。当接入b和c接线柱时，逆时针旋转旋钮，滑片向a侧移动，接入的电阻丝长度变长，电阻变大，电流减小，灯泡变暗，故选择b和c。
3. 电阻箱读数：×1000档数字为6，×100档为9，×10档为2，×1档为8，总阻值=6×1000 + 9×100 + 2×10 + 8×1 = 6928Ω。
【答案】
串联；b和c；6928
【知识点】
滑动变阻器的使用、电阻箱的读数、串联电路的特点
【点评】
本题考查电位器的工作原理及电阻箱的读数，核心是理解滑动变阻器通过改变接入电阻丝长度改变电阻的原理，掌握电阻箱的读数规则，属于基础题型。
【难度系数】
0.5
3. (2023·绥化)由$I=\frac{U}{R}$变形可得$R=\frac{U}{I}$，以下理解正确的是（
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.当导体两端的电压为0时，导体的电阻为0
D.导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
D
）A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.当导体两端的电压为0时，导体的电阻为0
D.导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
答案
3. D
解析
【分析】
解题思路：首先明确导体电阻的本质属性，电阻是导体本身的一种性质，由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过导体的电流无关；欧姆定律的变形公式$ R=\frac{U}{I} $仅为电阻的计算式，而非决定电阻大小的因素。接下来逐一分析每个选项，判断其是否符合电阻的性质。
【解析】
A选项：导体的电阻是自身性质，与两端电压无关，并非跟电压成正比，该选项错误；
B选项：导体的电阻与通过的电流无关，并非跟电流成反比，该选项错误；
C选项：当导体两端电压为0时，导体的电阻依然存在，不会变为0，该选项错误；
D选项：导体的电阻是本身的性质，只与自身因素有关，跟电压和电流无关，该选项正确。
【答案】
D
【知识点】
导体电阻的性质、欧姆定律的理解
【点评】
本题考查对电阻概念的核心理解，需区分电阻的决定因素和计算方法，避免将$ R=\frac{U}{I} $误作为电阻的决定式，属于初中物理电学的基础概念题。
【难度系数】
0.6
解题思路：首先明确导体电阻的本质属性，电阻是导体本身的一种性质，由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过导体的电流无关；欧姆定律的变形公式$ R=\frac{U}{I} $仅为电阻的计算式，而非决定电阻大小的因素。接下来逐一分析每个选项，判断其是否符合电阻的性质。
【解析】
A选项：导体的电阻是自身性质，与两端电压无关，并非跟电压成正比，该选项错误；
B选项：导体的电阻与通过的电流无关，并非跟电流成反比，该选项错误；
C选项：当导体两端电压为0时，导体的电阻依然存在，不会变为0，该选项错误；
D选项：导体的电阻是本身的性质，只与自身因素有关，跟电压和电流无关，该选项正确。
【答案】
D
【知识点】
导体电阻的性质、欧姆定律的理解
【点评】
本题考查对电阻概念的核心理解，需区分电阻的决定因素和计算方法，避免将$ R=\frac{U}{I} $误作为电阻的决定式，属于初中物理电学的基础概念题。
【难度系数】
0.6
4. 当某段金属丝两端的电压为12 V时，通过它的电流为0.6 A，当该金属丝两端的电压降为4 V时，通过它的电流为
0.2
A；当该金属丝两端的电压降为0 V时，它的电阻为20
Ω；若将该金属丝拉长后接入电压为12 V的电路中，通过它的电流比0.6 A小
（大/小）。答案
4. 0.2 20 小
解析
【分析】
本题需结合欧姆定律和电阻的特性解题：首先根据已知电压和电流算出金属丝的电阻，电阻是导体本身的属性，与两端电压、通过的电流无关；再利用欧姆定律计算电压变化后的电流；最后根据金属丝拉长后电阻的变化，判断电流的变化。
【解析】
1. 计算金属丝的电阻：根据欧姆定律 $ R = \frac{U_1}{I_1} $，代入 $ U_1=12V $、$ I_1=0.6A $，得 $ R = \frac{12V}{0.6A} = 20Ω $。
2. 电压降为4V时的电流：因电阻不变，根据欧姆定律 $ I_2 = \frac{U_2}{R} $，代入 $ U_2=4V $、$ R=20Ω $，得 $ I_2 = \frac{4V}{20Ω} = 0.2A $。
3. 电压为0V时的电阻：电阻是导体本身的性质，与两端电压无关，故电阻仍为20Ω。
4. 金属丝拉长后的电流：金属丝拉长后，长度变长、横截面积变小，电阻变大；接入12V电路时，电压不变，根据 $ I = \frac{U}{R} $，电阻变大则电流变小，比0.6A小。
【答案】
0.2；20；小
【知识点】
欧姆定律；电阻的特性；影响电阻大小的因素
【点评】
本题考查欧姆定律的应用和电阻的基本特性，核心是理解电阻与电压、电流无关，以及影响电阻大小的因素，属于基础电学题。
【难度系数】
0.5
本题需结合欧姆定律和电阻的特性解题：首先根据已知电压和电流算出金属丝的电阻，电阻是导体本身的属性，与两端电压、通过的电流无关；再利用欧姆定律计算电压变化后的电流；最后根据金属丝拉长后电阻的变化，判断电流的变化。
【解析】
1. 计算金属丝的电阻：根据欧姆定律 $ R = \frac{U_1}{I_1} $，代入 $ U_1=12V $、$ I_1=0.6A $，得 $ R = \frac{12V}{0.6A} = 20Ω $。
2. 电压降为4V时的电流：因电阻不变，根据欧姆定律 $ I_2 = \frac{U_2}{R} $，代入 $ U_2=4V $、$ R=20Ω $，得 $ I_2 = \frac{4V}{20Ω} = 0.2A $。
3. 电压为0V时的电阻：电阻是导体本身的性质，与两端电压无关，故电阻仍为20Ω。
4. 金属丝拉长后的电流：金属丝拉长后，长度变长、横截面积变小，电阻变大；接入12V电路时，电压不变，根据 $ I = \frac{U}{R} $，电阻变大则电流变小，比0.6A小。
【答案】
0.2；20；小
【知识点】
欧姆定律；电阻的特性；影响电阻大小的因素
【点评】
本题考查欧姆定律的应用和电阻的基本特性，核心是理解电阻与电压、电流无关，以及影响电阻大小的因素，属于基础电学题。
【难度系数】
0.5

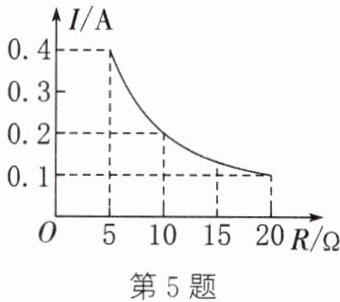

5. 小李探究“电流与电阻的关系”时，从实验室找来以下器材：电压恒为6 V的电源一个，定值电阻5个，阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，规格为“40 Ω 1 A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。他将实验数据绘制成如图所示的I-R图像，由图像可知：定值电阻两端的电压$U_0=$
2
V保持不变，当接入电路的定值电阻$R_0=20\ \Omega$时，滑动变阻器接入电路的电阻是40
Ω。若用25 Ω的电阻替换20 Ω电阻，电压表不能
（能/不能）调到$U_0$，原因是最大阻值太小
。答案
5. 2 40 不能 最大阻值太小
解析
【分析】
探究电流与电阻的关系时，需控制定值电阻两端电压不变，根据欧姆定律U=IR，可由I-R图像中电流与电阻的对应值计算定值电阻两端的电压；当定值电阻更换时，结合串联电路电压规律和欧姆定律，可计算所需滑动变阻器的阻值，再与滑动变阻器最大阻值比较，判断能否保持定值电阻两端电压不变。
【解析】
1. 计算定值电阻两端的电压：根据图像，当R=5Ω时，电流I=0.4A，由欧姆定律得定值电阻两端电压U₀=IR=5Ω×0.4A=2V；验证其他点（如R=10Ω时，I=0.2A，U₀=10Ω×0.2A=2V），可知定值电阻两端电压U₀=2V保持不变。
2. 计算接入R₀=20Ω时滑动变阻器的电阻：此时电路电流I'=U₀/R₀=2V/20Ω=0.1A，电源电压为6V，滑动变阻器两端电压U滑=6V-2V=4V，由欧姆定律得滑动变阻器接入电阻R滑=U滑/I'=4V/0.1A=40Ω。
3. 判断换用25Ω电阻时能否保持U₀不变：换用25Ω电阻后，电路电流I''=U₀/R''=2V/25Ω=0.08A，此时总电阻需为R总=6V/0.08A=75Ω，滑动变阻器需接入的电阻R滑'=75Ω-25Ω=50Ω，而滑动变阻器最大阻值为40Ω，小于50Ω，因此无法调到U₀，原因是滑动变阻器最大阻值太小。
【答案】
2；40；不能；最大阻值太小
【知识点】
欧姆定律；电流与电阻的关系；串联电路电压规律
【点评】
本题考查探究电流与电阻关系的电学实验，核心是控制变量法的应用，需结合欧姆定律和串联电路规律分析滑动变阻器的调节，是电学实验的典型题型。
【难度系数】
0.5
探究电流与电阻的关系时，需控制定值电阻两端电压不变，根据欧姆定律U=IR，可由I-R图像中电流与电阻的对应值计算定值电阻两端的电压；当定值电阻更换时，结合串联电路电压规律和欧姆定律，可计算所需滑动变阻器的阻值，再与滑动变阻器最大阻值比较，判断能否保持定值电阻两端电压不变。
【解析】
1. 计算定值电阻两端的电压：根据图像，当R=5Ω时，电流I=0.4A，由欧姆定律得定值电阻两端电压U₀=IR=5Ω×0.4A=2V；验证其他点（如R=10Ω时，I=0.2A，U₀=10Ω×0.2A=2V），可知定值电阻两端电压U₀=2V保持不变。
2. 计算接入R₀=20Ω时滑动变阻器的电阻：此时电路电流I'=U₀/R₀=2V/20Ω=0.1A，电源电压为6V，滑动变阻器两端电压U滑=6V-2V=4V，由欧姆定律得滑动变阻器接入电阻R滑=U滑/I'=4V/0.1A=40Ω。
3. 判断换用25Ω电阻时能否保持U₀不变：换用25Ω电阻后，电路电流I''=U₀/R''=2V/25Ω=0.08A，此时总电阻需为R总=6V/0.08A=75Ω，滑动变阻器需接入的电阻R滑'=75Ω-25Ω=50Ω，而滑动变阻器最大阻值为40Ω，小于50Ω，因此无法调到U₀，原因是滑动变阻器最大阻值太小。
【答案】
2；40；不能；最大阻值太小
【知识点】
欧姆定律；电流与电阻的关系；串联电路电压规律
【点评】
本题考查探究电流与电阻关系的电学实验，核心是控制变量法的应用，需结合欧姆定律和串联电路规律分析滑动变阻器的调节，是电学实验的典型题型。
【难度系数】
0.5
