4. 在图3中，$A'O'$是AO在平面镜中成的像。请画出平面镜的位置。
答案
如图所示

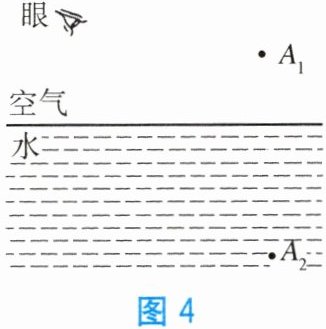

5. 如图4所示，水面上方有一发光点$A_{1}$，水中另有一发光点$A_{2}$。已知人在空气中看到$A_{2}$在水中的位置就是$A_{1}$在水中的像的位置。在图上画出：
(1)$A_{1}$发出的光经水面反射进入人眼的光路图。
(2)$A_{2}$发出的光进入人眼的光路图。
(1)$A_{1}$发出的光经水面反射进入人眼的光路图。
(2)$A_{2}$发出的光进入人眼的光路图。
答案
如图所示
6. 在图5中，一束光射向一块玻璃砖。画出这束光进入玻璃砖后以及离开玻璃砖射向空气中的传播路径(注意画出各处的法线)。
答案
(1) 反射 折射 (2) 小于 0°

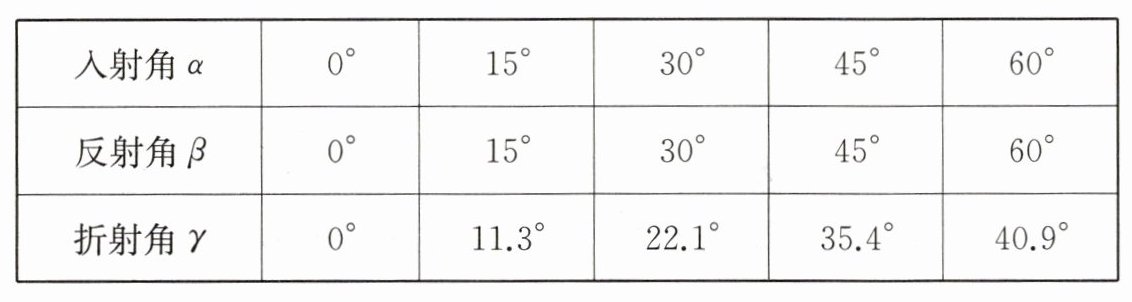

7. 某同学在做探究光的折射特点的实验，图6所示是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。该同学通过实验得到下表所列的数据，由此总结出光的折射特点。
(1) 光从空气斜射到水面时，将同时发生____和____现象。
(2) 光从空气斜射到水面时，折射角随入射角的变化关系是：折射角____(选填“大于”“等于”或“小于”)入射角。当光从空气垂直射到水面时，折射角等于____(填度数)。
(1) 光从空气斜射到水面时，将同时发生____和____现象。
(2) 光从空气斜射到水面时，折射角随入射角的变化关系是：折射角____(选填“大于”“等于”或“小于”)入射角。当光从空气垂直射到水面时，折射角等于____(填度数)。
答案
(1) 反射 折射
(2) 小于 $0^{\circ}$
(2) 小于 $0^{\circ}$
