15. 壶口瀑布水流湍急，溅起巨大水雾腾空而起。瀑布旁边彩虹(如图)呈弧形从天际插入水中，色彩斑斓，蔚为壮观。彩虹是太阳光照射到半空中的水滴时发生，形成的现象。

折射和反射；色散

太阳光照射到半空中的水滴时，先发生折射进入水滴，在水滴内部反射后，再从水滴中折射出来。不同颜色的光折射程度不同，从而将太阳光分解成七种颜色的光，形成彩虹。这一过程涉及光的折射和反射，最终产生光的色散现象。

16. 如图所示，小明制成了一个针孔照相机，它实质是一个小孔成像的实验装置。将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点。

(1)蜡烛在塑料薄膜上所成的像是(选填“实像”或“虚像”)，其成像的原理是。
(2)如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是。
A. 三角形光斑
B. 圆形光斑
C. 蜡焰的正立像
D. 蜡焰的倒立像
(3)为了增大烛焰所成的像，可采取的办法是减小的距离。
(4)为了探究孔的大小是否影响小孔所成的像，应选择图所示的孔，然后用卡片覆盖并移动卡片以改变孔的大小进行实验。

(1)实像；光的直线传播
(2)D
(3)蜡烛到小孔
(4)A

(1)实像；光的直线传播。
(2)小孔成像的形状由物体决定，与孔的形状无关，成倒立的实像，选D。
(3)增大像的大小，可减小物距（蜡烛到小孔）或增大像距（小孔到薄膜），题目要求减小距离，故填蜡烛到小孔。
(4)探究孔的大小影响，需保持孔的形状相同，A为圆形，可通过覆盖改变大小，选A。

17. 小南用如图所示的装置探究“光的反射定律”。

(1)要使反射光线和入射光线的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系应(选填“垂直”或“不垂直”)。

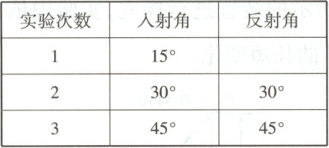

(2)小南选择入射角分别为15°、30°、45°的3条光线进行实验，结果得到了3组数据，如表所示，第1次实验数据的反射角是。

(3)实验时，要多次改变入射角的大小并进行测量。下列实验中，多次测量的目的与本实验相同的是(选填字母符号)。
A. 在“探究平面镜成像的特点”实验中，多次改变蜡烛位置进行测量
B. 在“用刻度尺测长度”实验中，多次测量被测物体的长度
(4)光沿着图中的EO方向入射时，将右边纸板绕ON向后折，右纸板上看不见光线。此时反射光线实际上(选填“存在”或“不存在”)。
(5)让一束光沿着图中的FO方向入射，反射光线沿着OE方向射出。这说明在反射现象中，光路。

(1)垂直；(2)15°；(3)A；(4)存在；(5)可逆

(1)要使反射光线和入射光线的径迹同时在纸板上出现，纸板必须与平面镜垂直，因为法线与镜面垂直，反射光线、入射光线和法线在同一平面内。
(2)根据光的反射定律，反射角等于入射角，第1次实验入射角为15°，所以反射角是15°。
(3)本实验多次测量是为了避免偶然性，寻找普遍规律。A选项“探究平面镜成像的特点”多次改变蜡烛位置测量也是为了寻找普遍规律；B选项“用刻度尺测长度”多次测量是为了减小误差。故与本实验目的相同的是A。
(4)将右边纸板绕ON向后折，右纸板上看不见光线，是因为反射光线、入射光线和法线在同一平面内，此时反射光线仍然存在。
(5)让光沿着FO方向入射，反射光线沿着OE方向射出，说明在反射现象中，光路是可逆的。
