2025年单元自测试卷青岛出版社八年级物理上册沪科版第67页答案
13. 如图所示的发光棒MN放在凸透镜前，0 cm处为凸透镜光心，点N发出的光线a平行于主光轴.
(1) 凸透镜的焦距为
2
cm.
(2) 画出光线b、c经过凸透镜折射后的光线.
(3) 发光棒MN高3 cm，经凸透镜成像，像高可能是
5 cm
(选填“2 cm”“3 cm”或“5 cm”).

答案

(1)2 (2)如图所示 (3)5 cm

解析

(1)平行于主光轴的光线经凸透镜折射后过焦点，光线a平行主光轴，其折射光线与主光轴交点为焦点，由图知焦点到光心距离为2cm，故焦距为2cm。
(2)光线b过光心，折射光线方向不变；光线c过焦点（左侧焦点），折射后平行于主光轴。
(3)发光棒MN在凸透镜前，物距可能大于2f（成缩小像，像高＜3cm）、等于2f（等大像，像高=3cm）或在f与2f间（放大像，像高＞3cm），故2cm、3cm、5cm均可能，但根据常见成像情况，5cm为放大像合理。
14. 常用体温计的刻度部分为三棱体，横截面如图所示，这样就可看清体温计内极细的水银柱，以便于读数.这是因为圆弧形玻璃的作用相当于
凸透镜
，使我们能看到水银柱放大后的
虚
(填“实”或“虚”)像.

答案

凸透镜；虚

解析

体温计刻度部分的圆弧形玻璃中间厚、边缘薄，相当于凸透镜。当水银柱位于凸透镜的一倍焦距以内时，成正立、放大的虚像，便于看清极细的水银柱。
15. 小明将凸透镜正对太阳光，在距离凸透镜10 cm的白纸上呈现一个最小、最亮的光斑，此凸透镜的焦距为
10
cm.如图是他用该凸透镜观看书本上“中国梦”3个字时的情况.如果他想看到更大的正立的“国”字，小明需要将凸透镜
靠近
(选填“远离”或“靠近”)书本，凸透镜和书本的距离应满足的条件是
小于10cm
.

答案

【解析】：将凸透镜正对太阳光，最小、最亮的光斑到凸透镜的距离为焦距，故焦距为10cm。用凸透镜观看书本上的字，成正立放大的虚像，物距小于焦距。要看到更大的正立的像，应减小物距，即凸透镜靠近书本，此时凸透镜和书本的距离应满足小于10cm。
【答案】：10；靠近；小于10cm

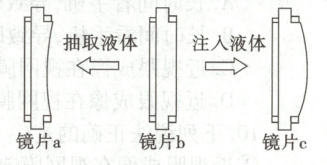

16. 有一种特殊镜片b，如图所示，其厚度变化可通过抽出液体(或注入液体)来实现.为矫正近视，可配戴镜片
a
(选填“a”或“c”).镜片c对光有
会聚
(选填“会聚”或“发散”)作用.将某物体放在镜片c前1厘米处，在镜片的另一侧透过镜片能看到一个正立、放大的像，镜片c的焦距
大于
(选填“大于”“等于”或“小于”)1厘米.

答案

a
会聚
大于

解析

为了矫正近视眼，需要采用凹透镜，因为凹透镜对光线有发散作用，可以使像后移到视网膜上。图中镜片b通过抽取液体变成镜片a，表示镜片变薄中间和边厚的差异变小或是凸起减少，即变成凹透镜（镜片a为凹透镜，镜片c为凸透镜）。因此，为矫正近视，应选择镜片a。镜片c是凸透镜，对光有会聚作用。如果一个物体放在凸透镜前1厘米处，在另一侧透过透镜能看到正立、放大的像，说明物距小于焦距，即焦距大于1厘米。
17. 小明利用太阳光测量凸透镜的焦距.

(1) 如图所示的两种操作方案中，正确的是图
乙
(选填“甲”或“乙”)所示的方案.
(2) 采用正确的操作方案，适当调整位置后，当白纸上出现一个
最小最亮
的光斑时，光斑到凸透镜中心的距离为20 cm，则该凸透镜的焦距为
20
cm.
(3) 若在测量另一凸透镜焦距的过程中，白纸上出现一个较大的光斑，光斑到凸透镜中心的距离为L，在凸透镜远离白纸的过程中，光斑一直变大，则该凸透镜的焦距
小于
(选填“大于”或“小于”)L.

答案

(1)乙 (2)最小最亮；20 (3)小于

解析

(1)测量凸透镜焦距时，需让凸透镜正对太阳光（平行光），使平行于主光轴的光会聚于焦点。图乙中透镜正对太阳光，操作正确；图甲中透镜倾斜，入射光不平行主光轴，错误。
(2)正确操作下，白纸上会出现最小最亮的光斑，该光斑到透镜中心的距离即为焦距，故焦距为20cm。
(3)若凸透镜远离白纸时光斑一直变大，说明初始光斑位置在焦点之后（L＞焦距），故焦距小于L。
