热电偶

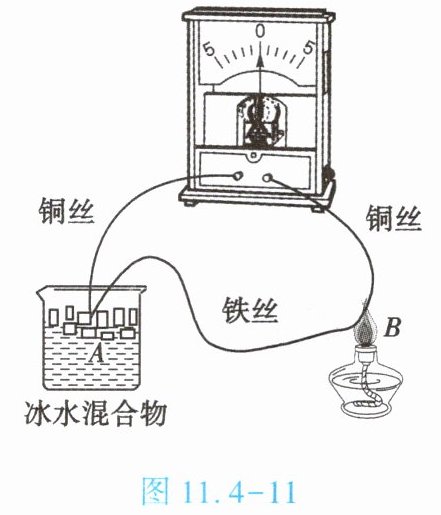

把两种不同材料的导线(如铁丝和铜丝)组成如图 11.4 - 11 所示的闭合回路,当 $ A $、$ B $ 两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶电路。通过实验测得了电流的大小与温差关系的一组数据,如下表：
|两接点间的温度差/$ ° C $| $ 0 $ | $ 1 $ | $ 100 $ | $ 200 $ | $ 300 $ | $ 500 $ | $ 800 $ | $ 1000 $|
|电路中的电流/$ A $| $ 0 $ | $ 0.001 $ | $ 0.064 $ | $ 0.142 $ | $ 0.229 $ | $ 0.417 $ | $ 0.731 $ | $ 0.956 $|
(1) 实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟 $ A $、$ B $ 间的温度差的大小有关,温度差越大,电路中的电流。
①其他条件不变,只将铁丝换成铜丝,电路中的电流。
②其他条件不变,只将 $ A $ 处杯中的冰水混合物换为沸水,电路中的电流。
③其他条件不变,移去酒精灯,将 $ B $ 放入另一杯冰水混合物中,稳定后,电路中的电流。(后三空填“变大”“变小”“不变”或“变为零”)
(2) 这样的热电偶实际上是一个电源,它的电能是由能转化而来。

(1) 越大
① 变为零
② 变小
③ 变为零
(2) 内能

(1) 根据表中数据，温度差越大，电路中的电流越大。
① 如果将铁丝换成铜丝，两个导体的材料相同，不会产生塞贝克效应，电路中的电流变为零。
② 如果将A处杯中的冰水混合物换为沸水，A处的温度升高，A和B之间的温度差减小，电路中的电流变小。
③ 如果移去酒精灯，将B放入另一杯冰水混合物中，A和B之间的温度差变为零，电路中的电流变为零。
(2) 热电偶电路的电能是由热能（内能）转化而来。
