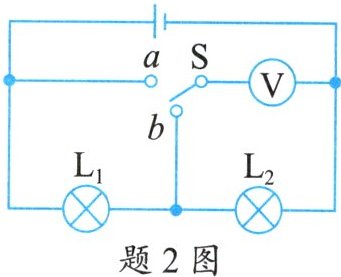

2. 如题2图所示的电路,开关$S接到a$时,电压表示数为$6$ V；开关$S接到b$时,电压表示数为$2$ V。则灯$L_{1}$两端的电压为
4
V,$L_{2}$两端的电压为2
V,电源两端电压为6
V。答案
4
2
6
2
6
解析
当开关$S$接到$a$时，电压表测电源电压，所以电源两端电压$U = 6\ V$。
当开关$S$接到$b$时，电压表测$L_{2}$两端电压，所以$L_{2}$两端电压$U_{2}=2\ V$。
因为$L_{1}$与$L_{2}$串联，电源电压等于各用电器两端电压之和，所以$L_{1}$两端电压$U_{1}=U - U_{2}=6\ V-2\ V=4\ V$。
4；2；6
当开关$S$接到$b$时，电压表测$L_{2}$两端电压，所以$L_{2}$两端电压$U_{2}=2\ V$。
因为$L_{1}$与$L_{2}$串联，电源电压等于各用电器两端电压之和，所以$L_{1}$两端电压$U_{1}=U - U_{2}=6\ V-2\ V=4\ V$。
4；2；6

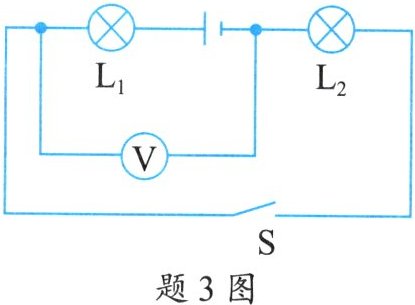

3. 如题3图所示的电路中,电源电压稳定不变,开关$S$断开时,电压表示数为$4.5$ V；开关$S$闭合时,电压表示数为$1.8$ V。则电源两端电压为
4.5
V,$S闭合时L_{1}$两端电压是2.7
V,$L_{2}$两端电压是1.8
V。答案
4.5
2.7
1.8
2.7
1.8
解析
电源两端电压为$4.5$ V；$S$闭合时$L_{1}$两端电压是$2.7$ V；$L_{2}$两端电压是$1.8$ V。
4. 不同颜色的LED灯珠的工作电压不同,黄色灯珠工作电压为$2$ V,若要接在$220$ V的电路中,为保证灯珠使用安全,至少要
串联
连接110
个黄色灯珠。若将黄色灯珠全部换成白色灯珠(工作电压为$3$ V),至少要连接74
个白色灯珠。答案
串联
110
74
110
74
解析
1. 对于黄色灯珠，工作电压为2 V，要接在220 V的电路中，为了保证灯珠使用安全，需要通过串联的方式连接灯珠，因为串联电路中总电压等于各用电器电压之和。
2. 计算串联黄色灯珠的数量：$n = \frac{220 V}{2 V} = 110$（个），所以至少要串联110个黄色灯珠。
3. 对于白色灯珠，工作电压为3 V，同样采用串联方式连接。
4. 计算串联白色灯珠的数量：$n=\frac{220 V}{3 V}\approx73.33$，由于灯珠个数必须为整数，且要保证安全，所以向上取整，至少要串联74个白色灯珠。
2. 计算串联黄色灯珠的数量：$n = \frac{220 V}{2 V} = 110$（个），所以至少要串联110个黄色灯珠。
3. 对于白色灯珠，工作电压为3 V，同样采用串联方式连接。
4. 计算串联白色灯珠的数量：$n=\frac{220 V}{3 V}\approx73.33$，由于灯珠个数必须为整数，且要保证安全，所以向上取整，至少要串联74个白色灯珠。

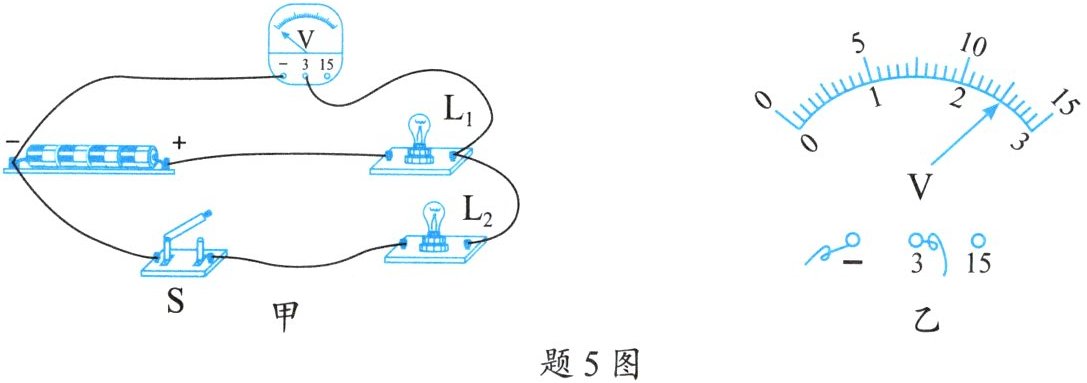

5. 如题5图甲电路中,电源由$4$节新干电池串联组成,当开关闭合时,电压表示数如题5图乙所示,此时灯$L_{1}$两端电压为
3.5
V,灯$L_{2}$两端电压为2.5
V。答案
3.5
2.5
2.5
解析
电源电压：$U = 4 × 1.5\ V = 6\ V$
电压表量程为$0\sim 3\ V$，分度值$0.1\ V$，示数$U_{1}=2.5\ V$
$U_{2}=U - U_{1}=6\ V - 2.5\ V=3.5\ V$
2.5；3.5
电压表量程为$0\sim 3\ V$，分度值$0.1\ V$，示数$U_{1}=2.5\ V$
$U_{2}=U - U_{1}=6\ V - 2.5\ V=3.5\ V$
2.5；3.5
