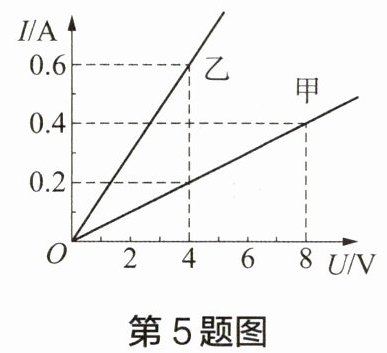

5 利用甲、乙两个电阻探究电流与电压的关系，得到如图所示的图像。由图像可知（
A.甲的电阻大于乙的电阻
B.甲的电阻小于乙的电阻
C.若将甲、乙串联接入电路中，则甲两端的电压小于乙两端的电压
D.若将甲、乙并联接入电路中，则通过甲的电流大于通过乙的电流
A
）A.甲的电阻大于乙的电阻
B.甲的电阻小于乙的电阻
C.若将甲、乙串联接入电路中，则甲两端的电压小于乙两端的电压
D.若将甲、乙并联接入电路中，则通过甲的电流大于通过乙的电流
答案
5.A
解析
【分析】
要解决本题，需结合欧姆定律和串并联电路的特点，从I-U图像中提取数据计算电阻，再逐一分析选项：
1. 定值电阻的I-U图像是过原点的直线，根据欧姆定律R=U/I，可通过图像上某点的电压、电流值计算电阻；
2. 串联电路电流处处相等，根据U=IR，电阻越大，两端电压越大；
3. 并联电路各支路电压相等，根据I=U/R，电阻越小，通过的电流越大。
【解析】
1. 计算甲、乙的电阻：
由图像可知，当甲的电压U甲=8V时，对应的电流I甲=0.4A，根据欧姆定律，甲的电阻R甲=U甲/I甲=8V/0.4A=20Ω；
当乙的电压U乙=4V时，对应的电流I乙=0.6A，乙的电阻R乙=U乙/I乙=4V/0.6A≈6.67Ω；
因此R甲＞R乙，故A正确，B错误。
2. 分析串联情况：甲、乙串联时，电路中电流I相同，根据U=IR，由于R甲＞R乙，所以甲两端的电压U甲=IR甲，乙两端的电压U乙=IR乙，可得U甲＞U乙，C错误。
3. 分析并联情况：甲、乙并联时，各支路电压U相等，根据I=U/R，由于R甲＞R乙，所以通过甲的电流I甲=U/R甲，通过乙的电流I乙=U/R乙，可得I甲＜I乙，D错误。
综上，答案为A。
【答案】
A
【知识点】
欧姆定律、I-U图像、串并联电路特点
【点评】
本题结合I-U图像考查欧姆定律的应用及串并联电路的规律，核心是从图像中获取数据计算电阻，再结合串并联的电流、电压特点分析选项，属于中等难度的基础题。
【难度系数】
0.5
要解决本题，需结合欧姆定律和串并联电路的特点，从I-U图像中提取数据计算电阻，再逐一分析选项：
1. 定值电阻的I-U图像是过原点的直线，根据欧姆定律R=U/I，可通过图像上某点的电压、电流值计算电阻；
2. 串联电路电流处处相等，根据U=IR，电阻越大，两端电压越大；
3. 并联电路各支路电压相等，根据I=U/R，电阻越小，通过的电流越大。
【解析】
1. 计算甲、乙的电阻：
由图像可知，当甲的电压U甲=8V时，对应的电流I甲=0.4A，根据欧姆定律，甲的电阻R甲=U甲/I甲=8V/0.4A=20Ω；
当乙的电压U乙=4V时，对应的电流I乙=0.6A，乙的电阻R乙=U乙/I乙=4V/0.6A≈6.67Ω；
因此R甲＞R乙，故A正确，B错误。
2. 分析串联情况：甲、乙串联时，电路中电流I相同，根据U=IR，由于R甲＞R乙，所以甲两端的电压U甲=IR甲，乙两端的电压U乙=IR乙，可得U甲＞U乙，C错误。
3. 分析并联情况：甲、乙并联时，各支路电压U相等，根据I=U/R，由于R甲＞R乙，所以通过甲的电流I甲=U/R甲，通过乙的电流I乙=U/R乙，可得I甲＜I乙，D错误。
综上，答案为A。
【答案】
A
【知识点】
欧姆定律、I-U图像、串并联电路特点
【点评】
本题结合I-U图像考查欧姆定律的应用及串并联电路的规律，核心是从图像中获取数据计算电阻，再结合串并联的电流、电压特点分析选项，属于中等难度的基础题。
【难度系数】
0.5
6 用如图所示电路探究电流与电压的关系。为了改变导体R两端的电压，小明设计了以下方案：
① 多节干电池串联接入M、N之间；
② 电池与滑动变阻器串联接入M、N之间；
③ 电池先后与不同阻值的定值电阻$R'$串联接入M、N之间。
其中 （
A.仅有①可行
B.仅有②可行
C.仅有①②两种可行
D.①②③均可行
① 多节干电池串联接入M、N之间；
② 电池与滑动变阻器串联接入M、N之间；
③ 电池先后与不同阻值的定值电阻$R'$串联接入M、N之间。
其中 （
D
）A.仅有①可行
B.仅有②可行
C.仅有①②两种可行
D.①②③均可行
答案
6.D
解析
【分析】
要探究电流与电压的关系，需保持定值电阻R的阻值不变，改变R两端的电压，观察电流的变化。逐一分析三个方案：
1. 方案①：多节干电池串联接入M、N，电源总电压增大，电路中R的阻值不变，根据U=IR，电路电流会改变，R两端电压随之改变，可实现改变R两端电压，可行；
2. 方案②：电池与滑动变阻器串联接入M、N，移动滑动变阻器滑片能改变电路总电阻，从而改变电路电流，R阻值不变，R两端电压U=IR会随电流变化而改变，可行；
3. 方案③：电池先后与不同阻值的定值电阻R'串联接入M、N，电路总电阻为R+R'，电源电压不变，R'变化时电路电流变化，R阻值不变，R两端电压U=IR随之改变，可实现改变R两端电压，可行。因此三个方案均可行。
【解析】
探究电流与电压的关系时，需控制定值电阻R的阻值不变，改变R两端电压。
方案①：多节干电池串联，电源电压增大，R阻值不变，由U=IR可知，R两端电压改变，可行；
方案②：电池与滑动变阻器串联，滑动变阻器可改变电路电阻，从而改变电路电流，R阻值不变，R两端电压随电流改变，可行；
方案③：电池与不同定值电阻R'串联，电路总电阻变化，电源电压不变，电路电流变化，R阻值不变，R两端电压U=IR改变，可行。
故①②③均可行，答案为D。
【答案】
D
【知识点】
电流与电压的关系、电路动态分析
【点评】
本题考查探究电流与电压关系的实验，核心是明确实验中控制定值电阻阻值不变，通过不同方式改变其两端电压，需逐一分析各方案是否满足要求，难度适中。
【难度系数】
0.5
要探究电流与电压的关系，需保持定值电阻R的阻值不变，改变R两端的电压，观察电流的变化。逐一分析三个方案：
1. 方案①：多节干电池串联接入M、N，电源总电压增大，电路中R的阻值不变，根据U=IR，电路电流会改变，R两端电压随之改变，可实现改变R两端电压，可行；
2. 方案②：电池与滑动变阻器串联接入M、N，移动滑动变阻器滑片能改变电路总电阻，从而改变电路电流，R阻值不变，R两端电压U=IR会随电流变化而改变，可行；
3. 方案③：电池先后与不同阻值的定值电阻R'串联接入M、N，电路总电阻为R+R'，电源电压不变，R'变化时电路电流变化，R阻值不变，R两端电压U=IR随之改变，可实现改变R两端电压，可行。因此三个方案均可行。
【解析】
探究电流与电压的关系时，需控制定值电阻R的阻值不变，改变R两端电压。
方案①：多节干电池串联，电源电压增大，R阻值不变，由U=IR可知，R两端电压改变，可行；
方案②：电池与滑动变阻器串联，滑动变阻器可改变电路电阻，从而改变电路电流，R阻值不变，R两端电压随电流改变，可行；
方案③：电池与不同定值电阻R'串联，电路总电阻变化，电源电压不变，电路电流变化，R阻值不变，R两端电压U=IR改变，可行。
故①②③均可行，答案为D。
【答案】
D
【知识点】
电流与电压的关系、电路动态分析
【点评】
本题考查探究电流与电压关系的实验，核心是明确实验中控制定值电阻阻值不变，通过不同方式改变其两端电压，需逐一分析各方案是否满足要求，难度适中。
【难度系数】
0.5

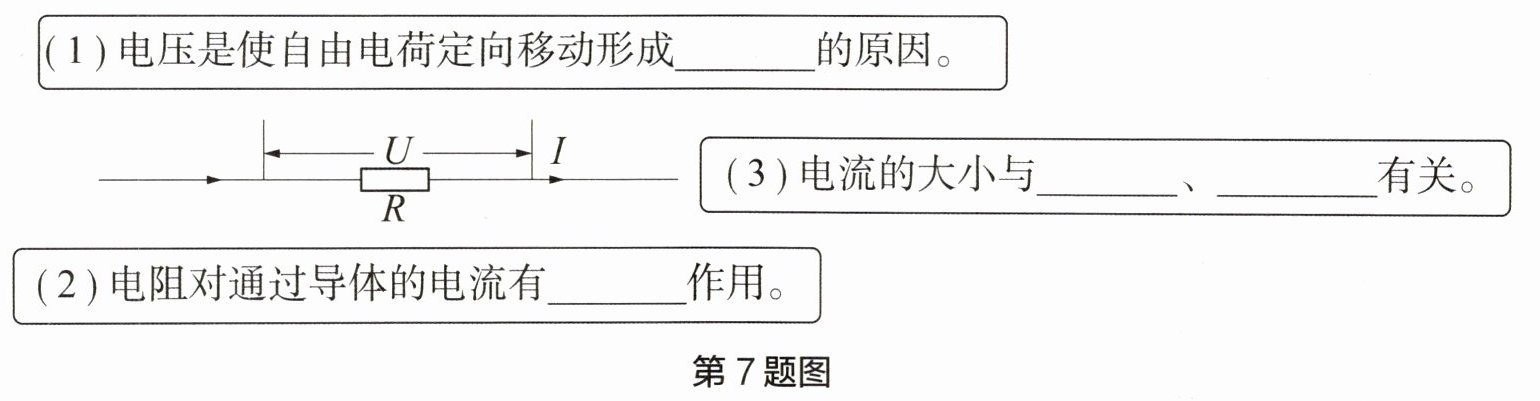

7 请将图中的电流与电压、电阻间的关系补充完整。
(1) 电压是使自由电荷定向移动形成
(2) 电阻对通过导体的电流有
(3) 电流的大小与
(1) 电压是使自由电荷定向移动形成
电流
的原因。(2) 电阻对通过导体的电流有
阻碍
作用。(3) 电流的大小与
电压
、电阻
有关。答案
(1) 电流 (2) 阻碍 (3) 电压 电阻
解析
【分析】
本题考查电学中电流、电压、电阻的基础概念及三者的关系。解题时，需回忆相关基础定义：电压的作用是推动自由电荷定向移动形成电流；电阻的特性是阻碍电流；根据欧姆定律，电流大小由电压和电阻决定，据此可补全各空缺。
【解析】
(1) 电压是使自由电荷定向移动形成电流的原因，因此此处填“电流”；
(2) 电阻的定义就是导体对电流的阻碍作用，所以电阻对电流有阻碍作用，此处填“阻碍”；
(3) 根据欧姆定律I=U/R，电流的大小与导体两端的电压、导体的电阻有关，因此依次填“电压”“电阻”。
【答案】
(1) 电流 (2) 阻碍 (3) 电压 电阻
【知识点】
电压的作用、电阻的阻碍作用、欧姆定律
【点评】
本题为初中电学入门基础题，考查核心概念的识记，难度较低，适合巩固基础知识点。
【难度系数】
0.7
本题考查电学中电流、电压、电阻的基础概念及三者的关系。解题时，需回忆相关基础定义：电压的作用是推动自由电荷定向移动形成电流；电阻的特性是阻碍电流；根据欧姆定律，电流大小由电压和电阻决定，据此可补全各空缺。
【解析】
(1) 电压是使自由电荷定向移动形成电流的原因，因此此处填“电流”；
(2) 电阻的定义就是导体对电流的阻碍作用，所以电阻对电流有阻碍作用，此处填“阻碍”；
(3) 根据欧姆定律I=U/R，电流的大小与导体两端的电压、导体的电阻有关，因此依次填“电压”“电阻”。
【答案】
(1) 电流 (2) 阻碍 (3) 电压 电阻
【知识点】
电压的作用、电阻的阻碍作用、欧姆定律
【点评】
本题为初中电学入门基础题，考查核心概念的识记，难度较低，适合巩固基础知识点。
【难度系数】
0.7
