实验2 探究通电导体产生的热量与电流的关系
实验装置
图1
R₁=5 Ω
R₂=5 Ω
R₃=5 Ω
学生电源

实验步骤
1.向两个烧瓶中装入50 mL煤油。
2.按照实验装置图连接实物电路，注意连接电路时开关应处于断开状态。
3.闭合开关前，记下两个烧瓶中煤油的初始温度。
4.闭合开关，每经过相同时间（如1 min）读出两支温度计的示数，并将数据填写在表格中。

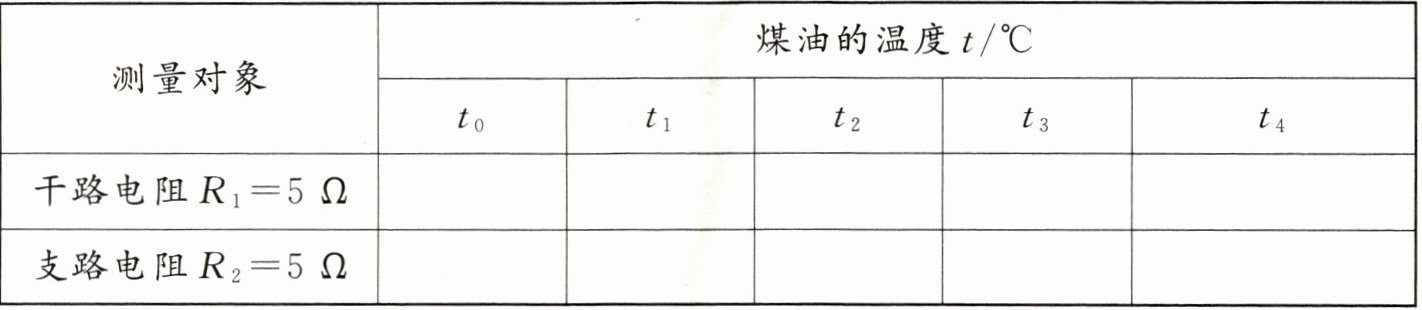

实验数据

实验结论
当电阻一定时，通过导体的电流越大，导体产生的热量越________。
71

;
;
;
;
;
;
;
;
;
; 多
