4 实验 测定小灯泡的电功率
实验情境
右图所示是人们生活中常用的节能灯。我们在购买灯泡时，要考虑其规格（电功率），这是因为灯泡接入电路时，不同电功率的灯泡发光亮度是不同的。那么，灯泡的亮度与电功率有什么关系？如何测量灯泡发光时的实际电功率？

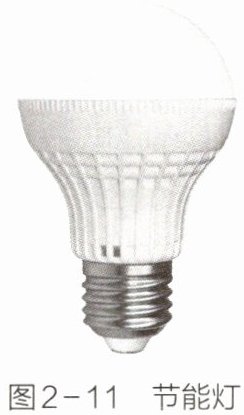

图2-11 节能灯
实验目的
1. 学习使用电流表和电压表测定用电器功率的方法，加深对“$P=UI$”公式的理解。
2. 加深对额定电压和额定功率的理解，树立安全用电的意识。
实验准备
常用的小灯泡1只（标明额定电压，未标明额定功率），电流表、电压表各1只，滑动变阻器1只，开关1只，电池组（总电压高于灯泡的额定电压）1只，小灯座1只，导线若干。
实验过程
1. 实验要求。
用滑动变阻器来调节小灯泡两端的电压，分别观察下列三种情况小灯泡的亮度，测量它的电功率：(1)使小灯泡两端电压等于额定电压；
(2)使小灯泡两端电压低于额定电压（约为额定电压的$\frac{4}{5}$）；(3)使小灯泡两端电压高于额定电压（约为额定电压的1.2倍）。
2. 设计实验方案。
(1)由电功率的公式$P=UI$可知，只要在工作电路中测出小灯泡两端的电压和通过它的电流，就可以算出电功率。电压表跟小灯泡应该联，电流表跟小灯泡应该联。
(2)根据选用的小灯泡的额定电压，选择合适的电源电压。
(3)电源电压往往不等于小灯泡的额定电压，为了改变小灯泡两端的电压，要在电路中接入滑动变阻器。滑动变阻器跟小灯泡应该联。
(4)请在下面的方框内画出你设计的实验电路图。

(5)实验中要测量的量是和。请在下面的方框内画出你设计的实验记录表。

2.(1) 电压表跟小灯泡并联，电流表跟小灯泡串联
(3) 滑动变阻器跟小灯泡串联
(4) 实验电路图如所示
(5) 实验中需要测量小灯泡两端的电压和通过小灯泡的电流，实验记录表表头为电压/V、电流/A、电功率/W、小灯泡亮度，共设置3行数据栏，分别记录小灯泡在三种不同电压下的对应数据。
